Βάνες πεταλούδας τροφίμων Tassalini

Name: Βάνες πεταλούδας τροφίμων Tassalini
Brand: Tassalini
SKU: Butterfly Valves | Tassalini

Βάνες πεταλούδας τροφίμων Tassalini

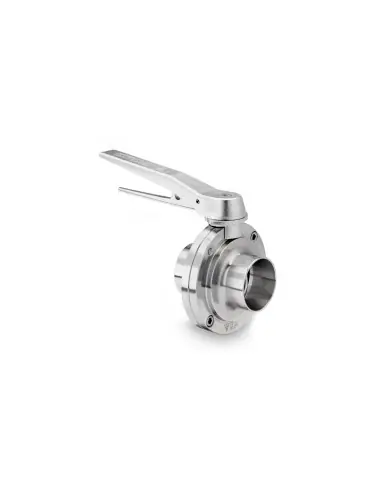

Οι βάνες πεταλούδας Tassalini είναι υγειονομικές βαλβίδες ¼ στροφής για απομόνωση και απλή ρύθμιση ροής σε γραμμές τροφίμων, ποτών, οινοποιίας, γαλακτοκομικών και καθαρών βοηθητικών υγρών. Η κατασκευή είναι σε ανοξείδωτο AISI 304L / AISI 316L, με δίσκο από AISI 316L και δακτυλίους ολίσθησης PTFE στον άξονα για περιορισμό τριβής κατά την περιστροφή.

Τεχνικά στοιχεία

Μέγιστη πίεση προϊόντος: 7 bar.
Συνιστώμενη πίεση λειτουργίας: 6 bar.
Με στεγανοποιητικούς δακτυλίους PTFE: μέγιστη πίεση 2 bar.
Γενικό θερμοκρασιακό εύρος: -10 έως +95 °C.
Φινίρισμα: 120 grit, Ra περίπου 1,01–1,14 μm max.
Συνδέσεις: weld end, threaded end, liner + nut, flange, ferrule end.
Πρότυπα συνδέσεων: DIN, SMS, RJT BS, IDF/ISS, BSP, Eno, Macon, Clamp.

Έδρες και συμβατότητα

Η τυπική έδρα είναι food grade silicone. Διατίθενται επίσης EPDM, FTM, PTFE-coated FTM και PTFE + silicone. Η επιλογή έδρας πρέπει να βασίζεται σε προϊόν, θερμοκρασία, CIP/SIP χημικά, λίπη, pH και χρόνο επαφής. Ενδεικτικά όρια: silicone -50/+200 °C, EPDM -30/+140 °C, FTM -15/+220 °C, PTFE-coated FTM -10/+150 °C.

Χειρισμός και αυτοματισμός

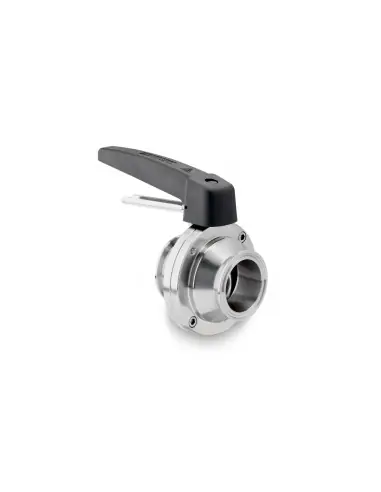

Οι χειροκίνητες εκδόσεις διατίθενται με λαβές που ασφαλίζουν σε ενδιάμεσες θέσεις για περιορισμένη ρύθμιση παροχής. Οι πνευματικές εκδόσεις μπορεί να είναι οριζόντιες ή κάθετες, μονής ή διπλής ενέργειας, με δυνατότητα flow control, proximity switch, micro-switch, ηλεκτροβάνα και connector.

Εύρος διαστάσεων

Το τεχνικό φύλλο αναφέρει χειροκίνητες βάνες από DN10 έως DN250 και πνευματικές από DN25 έως DN100. Η σελίδα προϊόντος αναφέρει παραγωγή DN25 έως DN250. Σε παραγγελία πρέπει να επιβεβαιώνονται DN, σύνδεση, έδρα και τύπος χειρισμού.

FAQ

Είναι κατάλληλες για ακριβή ρύθμιση;
Όχι ως control valve. Μπορούν να χρησιμοποιηθούν για απλό throttling σε χαμηλή ΔP.

Τι ελέγχεται πριν την επιλογή;
Προϊόν, θερμοκρασία, πίεση, CIP μέσο, σύνδεση σωλήνωσης, υλικό έδρας και απαίτηση αποσυναρμολόγησης για καθαρισμό.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Our butterfly valves are manufactured in Aisi 304L and Aisi 316L stainless steel and are obtained from hot-pressed and solubilized parts. The shutters are made from hot-pressed and solubilised Aisi 316L stainless steel parts, mechanically machined on all surfaces and ground on the rotating parts. The standard application of two PTFE bushes on the shafts of the shutters allows to eliminate the friction in the rotations.

The gaskets are produced with compression molding and with excellent quality elastomers. The standard elastomer is food grade silicone; on request, EPDM, FTM, PTFE coated PTFE, PTFE + silicone are available.

All flanges are interchangeable and the valves can be equipped with manual or pneumatic controls.

There is a wide range of manual controls to satisfy the different system requirements; the pneumatic controls can be horizontal or vertical with single acting, double effect and flow regulation, and can be fitted with proximity contact, microswitch, solenoid valve and connector.

Valves are manufactured in the dimensions DN 25 to DN 250 and 1/2″ to 10″.

The standard finish is 120 grit (Ra 1.01-1.14 µm max).

The maximum operating pressure is 7 bars;

2 bars for PTFE seal rings.
