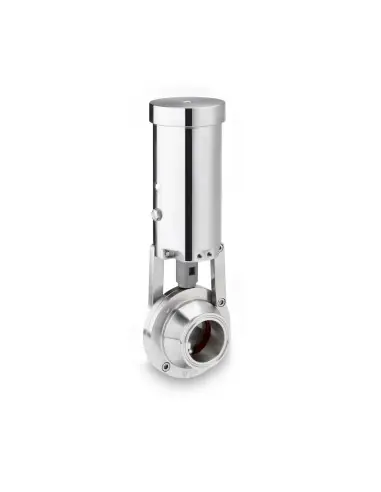

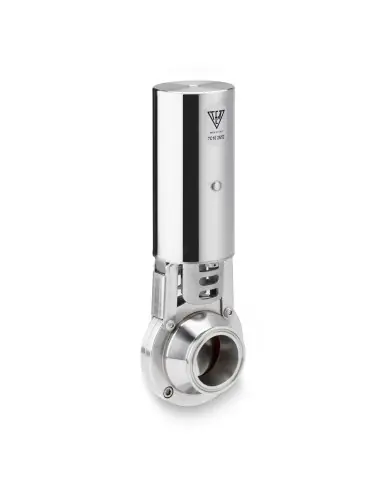

Πνευματικές βάνες πεταλούδας τροφίμων Tassalini

Οι πνευματικές βάνες πεταλούδας Tassalini είναι υγειονομικές βαλβίδες ¼ στροφής για on/off απομόνωση και απλή εκτροπή ροής σε γραμμές τροφίμων, ποτών, οινοποιίας, γαλακτοκομικών και καθαρών υγρών διεργασίας. Η πνευματική ενεργοποίηση μειώνει τον τοπικό χειρισμό και επιτρέπει σύνδεση με αυτοματισμό γραμμής CIP ή παραγωγής.

Κατασκευή και υλικά

Σώμα / φλάντζες: AISI 304L ή AISI 316L
Δίσκος: AISI 316L
Βίδες: AISI 304L
Δακτύλιοι ολίσθησης άξονα: PTFE
Φινίρισμα: 120 grit, Ra περίπου 1,01–1,14 μm max

Οι φλάντζες ίδιου DN είναι εναλλάξιμες, επιτρέποντας συνδυασμούς άκρων και διαφορετικών προτύπων σύνδεσης στην ίδια διάμετρο.

Πίεση, θερμοκρασία και έδρες

Μέγιστη πίεση προϊόντος: 7 bar
Συνιστώμενη πίεση λειτουργίας: 6 bar
Με PTFE seals: 2 bar max
Γενικό εύρος λειτουργίας βαλβίδας: -10 έως +95 °C

Επιλογές στεγανοποίησης:

Silicone food grade: -50 έως +200 °C
EPDM: -30 έως +140 °C
FTM: -15 έως +220 °C
PTFE-coated FTM: -10 έως +150 °C
PTFE + silicone: -10 έως +150 °C

Πνευματικός χειρισμός

Οι πνευματικοί μηχανισμοί διατίθενται σε οριζόντια ή κάθετη διάταξη, μονής ή διπλής ενέργειας, καθώς και σε έκδοση flow control. Μπορούν να εξοπλιστούν με proximity contact, ηλεκτρικό ή πνευματικό microswitch, ηλεκτροβάνα 24 V AC / 24 V DC / 48 V AC και connector.

Διαστάσεις και συνδέσεις

Η πνευματική σειρά καλύπτει DN25–DN100 και 1"–4". Διαθέσιμες συνδέσεις: weld end, threaded end, liner + nut, flange, ferrule end. Πρότυπα: DIN, SMS, RJT BS, IDF/ISS, BSP, Eno, Macon, Clamp.

FAQ

Είναι κατάλληλη για ρύθμιση;
Μόνο για απλό throttling. Για ακριβή αναλογικό έλεγχο απαιτείται control valve.

Τι ελέγχεται στην επιλογή;
DN, σύνδεση, seat material, CIP χημικά, θερμοκρασία, πίεση, actuator type και απαίτηση feedback.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Our butterfly valves are manufactured in Aisi 304L and Aisi 316L stainless steel and are obtained from hot-pressed and solubilized parts. The shutters are made from hot-pressed and solubilised Aisi 316L stainless steel parts, mechanically machined on all surfaces and ground on the rotating parts. The standard application of two PTFE bushes on the shafts of the shutters allows to eliminate the friction in the rotations.

The gaskets are produced with compression molding and with excellent quality elastomers. The standard elastomer is food grade silicone; on request, EPDM, FTM, PTFE coated PTFE, PTFE + silicone are available.

All flanges are interchangeable and the valves can be equipped with manual or pneumatic controls.

There is a wide range of manual controls to satisfy the different system requirements; the pneumatic controls can be horizontal or vertical with single acting, double effect and flow regulation, and can be fitted with proximity contact, microswitch, solenoid valve and connector.

Valves are manufactured in the dimensions DN 25 to DN 250 and 1/2″ to 10″.

The standard finish is 120 grit (Ra 1.01-1.14 µm max).

The maximum operating pressure is 7 bars;

2 bars for PTFE seal rings.
