Ηλεκτρικός ενεργοποιητής Valpes σειρά ER PREMIER

Name: Ηλεκτρικός ενεργοποιητής Valpes σειρά ER PREMIER
Brand: Valpes
SKU: Electric Actuator - ER PREMIER | Valpes

Ηλεκτρικός περιστροφικός ενεργοποιητής VALPES ER PREMIER

Ο VALPES ER PREMIER είναι ηλεκτρικός ενεργοποιητής 1/4 στροφής για αυτοματισμό σφαιρικών βαλβίδων, βαλβίδων πεταλούδας και plug valves. Η σειρά καλύπτει ροπές 20–100 Nm, με γωνία περιστροφής 90° και μηχανικά stops στις τελικές θέσεις 0° και 90°.

Τεχνικά χαρακτηριστικά

Έλεγχος: on-off ή τρισημειακός έλεγχος.
Τροφοδοσία: 100–240 V AC 50/60 Hz / 100–350 V DC ή 24 V AC/DC.
Duty cycle: S4 30% κατά IEC34.
Χρόνος 90°: 8–25 s, ανάλογα με τη ροπή και την τάση.
Θερμοκρασία λειτουργίας: -10 έως +55 °C.
Προστασία περιβλήματος: IP65 κατά EN 60529.

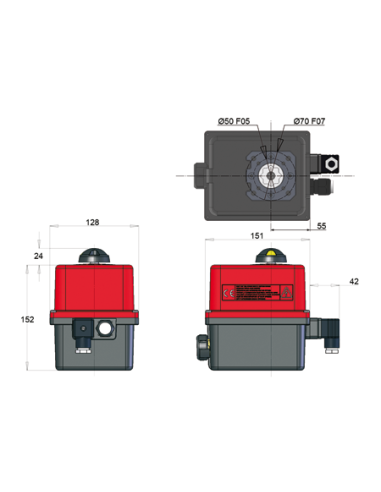

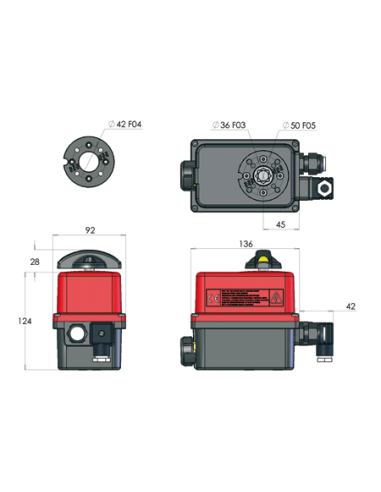

Σύνδεση βαλβίδας: ISO 5211, F03/F04/F05 για ER20 και F05/F07 για ER35–ER100.

Κατασκευή και λειτουργία

Το περίβλημα είναι από PA6 UL94 V-0, με μεταλλικά μέρη από ανοξείδωτο 304L ή γαλβανισμένο χάλυβα. Ο ενεργοποιητής διαθέτει χειροκίνητη επέμβαση, οπτική ένδειξη θέσης, ηλεκτρικό περιοριστή ροπής και δύο ρυθμιζόμενες βοηθητικές επαφές θέσης. Η καλωδίωση γίνεται μέσω συνδέσμου DIN 43650 3P+T και εισόδου ISO M20.

Λογική επιλογής

Η ροπή του ενεργοποιητή πρέπει να επιλέγεται με περιθώριο πάνω από τη μέγιστη ροπή της βαλβίδας, λαμβάνοντας υπόψη πίεση διαφορικής, χρόνο ακινησίας, στεγανοποίηση έδρας και συντελεστή ασφαλείας. Για εφαρμογές συχνής ρύθμισης ή αναλογικού σήματος 4–20 mA / 0–10 V, συνήθως εξετάζεται άλλη διαμόρφωση ενεργοποιητή.

Εφαρμογές

Χρήση σε μικρές και μεσαίες βαλβίδες νερού, αέρα, HVAC, βοηθητικών δικτύων, επεξεργασίας νερού και βιομηχανικών γραμμών χαμηλής έως μέσης ροπής. Το ρευστό διεργασίας καθορίζεται από τη βαλβίδα· ο ER PREMIER αξιολογείται από ροπή, κύκλο λειτουργίας, τάση, IP προστασία και τύπο εντολής.

FAQ

Πότε επιλέγεται ER PREMIER αντί ER PLUS;
Όταν απαιτείται απλή on-off ή 3-point λειτουργία με IP65 και duty S4 30%.

Τι ελέγχεται στη συντήρηση;
Καλωδιοστυπτές, βοηθητικές επαφές, μηχανικά stops, χειροκίνητη επέμβαση, ένδειξη θέσης και αντιστοίχιση ροπής με τη βαλβίδα.

Protection

IP 65

Voltage

24V to 30V AC 50/60Hz
100V to 240V AC 50/60Hz
24V to 48V DC
100V to 350V DC

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

DESCRIPTION

90° electric actuator, PA6 housing UL 94 V-0 with secured manual override for torques of 10-20-35-60-100Nm and in accordance with CE-ROHS-REACH Directives.
