Γραναζοκιβώτιο Alfa Gear τύπος E

Name: Γραναζοκιβώτιο Alfa Gear τύπος E
Brand: Alfa Gears
SKU: Gearbox - E-Range | Alfa Gear

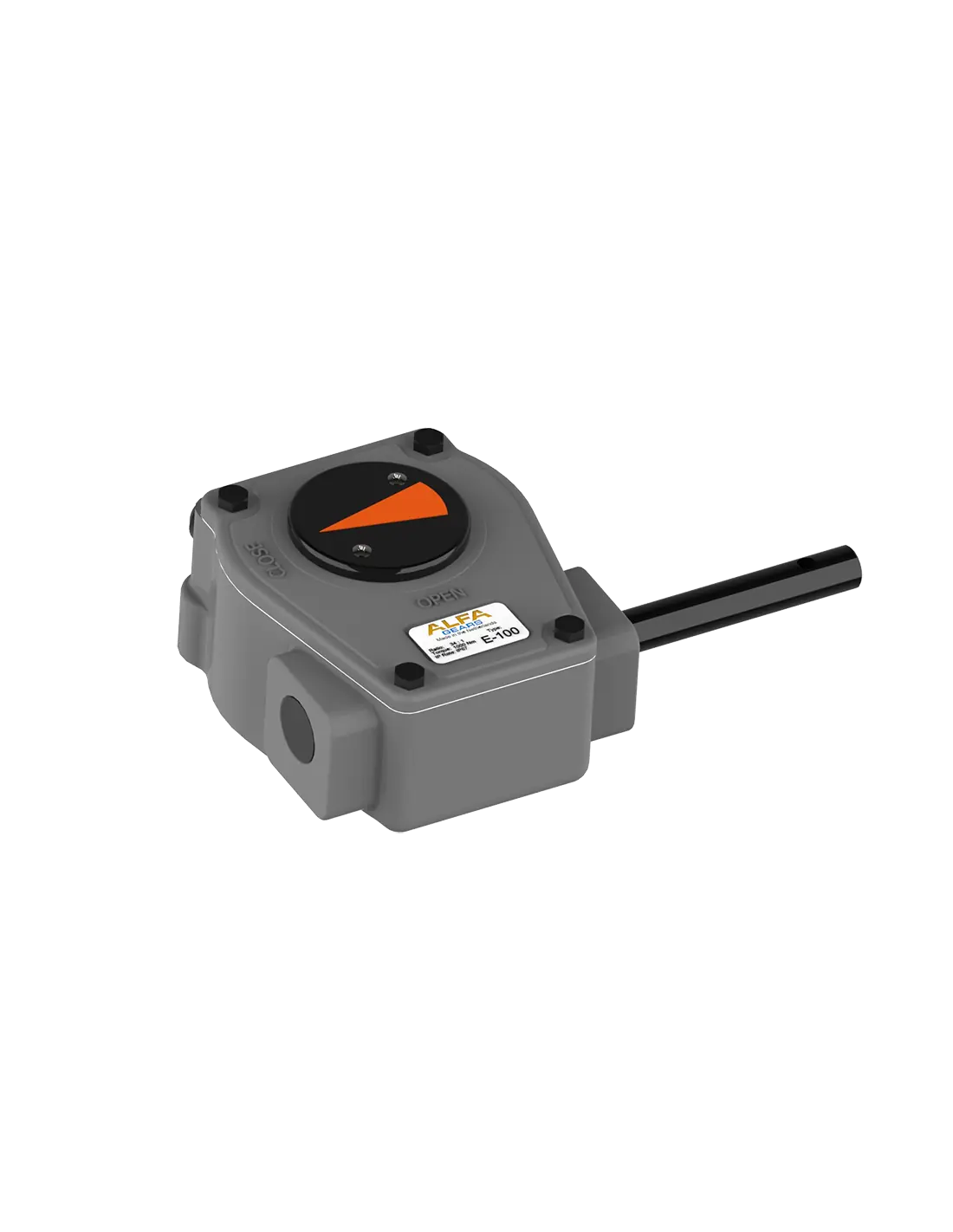

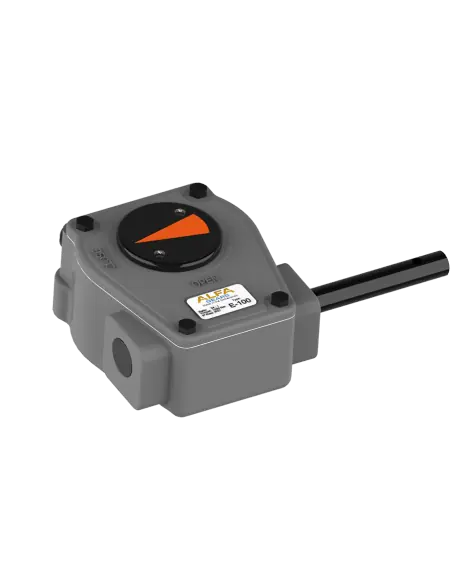

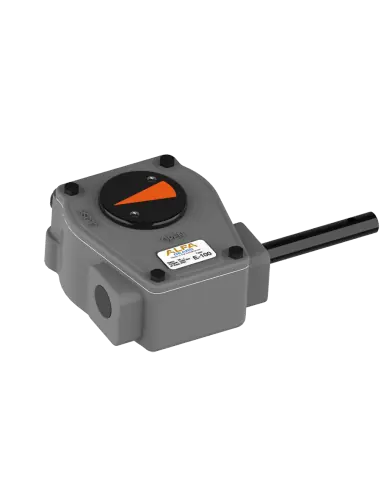

Γραναζοκιβώτιο ALFA Gear E Range

Το ALFA Gear E Range είναι χειροκίνητο worm gearbox 1/4 στροφής για βαλβίδες πεταλούδας, σφαιρικές βαλβίδες, plug valves και dampers. Χρησιμοποιείται όταν η απαιτούμενη ροπή χειρισμού υπερβαίνει την πρακτική χρήση μοχλού ή όταν χρειάζεται ελεγχόμενη κίνηση 0–90° με μηχανική μείωση.

Τεχνικά χαρακτηριστικά

8 μεγέθη: E12, E25, E35, E55, E100, E200, E350, E450
Ροπή εξόδου: 120 έως 4.500 Nm
Σχέσεις μετάδοσης: 1:34 έως 1:55
Γωνία λειτουργίας: 0–90°, με ρύθμιση ±5°
Βαθμός προστασίας: IP67, με IP68 κατόπιν επιλογής
Θερμοκρασία λειτουργίας: -50 έως +150 °C
Σύνδεση βαλβίδας κατά EN ISO 5211 ή DIN 3210 με προσαρμογή

Υλικά κατασκευής

Το σώμα και το καπάκι είναι από χυτοσίδηρο GG25. Ο τομέας μετάδοσης είναι από GGG40, ο worm από C45 carbon steel, ο άξονας από C45 black oxide, ενώ η στεγανοποίηση γίνεται με NBR70 gasket και O-rings. Το κιβώτιο είναι λιπασμένο με Lithium EP2 και χρησιμοποιεί axial needle bearing AS/AXK.

Λογική επιλογής

Η επιλογή γίνεται από τη μέγιστη ροπή της βαλβίδας, όχι μόνο από το DN. Πρέπει να ληφθούν υπόψη:

διαφορική πίεση στη βαλβίδα,
υλικό έδρας και στεγανότητα,
χρόνος ακινησίας,
επικαθίσεις ή στερεά στο ρευστό,
απαιτούμενη φλάντζα ISO 5211,
τύπος άξονα: καρέ ή bore/key.

Εφαρμογές

Χρησιμοποιείται σε χειροκίνητες βαλβίδες απομόνωσης σε δίκτυα νερού, αέρα, ατμού, ψύξης, επεξεργασίας νερού, HVAC, ναυτιλιακές και βοηθητικές βιομηχανικές εγκαταστάσεις. Το ρευστό διεργασίας καθορίζεται από τη βαλβίδα· το gearbox αξιολογείται από ροπή, περιβάλλον, σύνδεση και συχνότητα χειρισμού.

FAQ

Πότε επιλέγεται gearbox αντί μοχλού;
Όταν η ροπή χειρισμού είναι υψηλή, η βαλβίδα είναι μεγάλης διαμέτρου ή απαιτείται πιο αργό και ελεγχόμενο άνοιγμα / κλείσιμο.

Τι ελέγχεται στη συντήρηση;
Στεγανότητα περιβλήματος, μηχανικά stop, ευθυγράμμιση άξονα, φθορά coupling, κατάσταση χειροτροχού και δυσκολία περιστροφής υπό φορτίο.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Materials & Dimensions

Περιγραφή

Robust and Heavy duty. Economic range quarter turn Gearbox. Cast Iron GG25 Body

Suitable for Butterfly, ball and plug valves.

8 Sizes · Up to 4.500 Nm · IP67 enclosure · Insert sytem

GENERAL TECHNICAL INFORMATION

Application

Alfa-Series quarter-turn worm gearboxes are applied to ball valves, butterfly valves, dampers and other 90° rotary valves. Alfa Gears hand wheels are with a variety models for optimal operation.

Operating Enviroment

Alfa Gears quarter-turn Worm gearboxes are with good mechanical quality and steady operating performance which apply to deal with variety climate and temperature. We strive to develop Alfa Gears valve gear operators to meet higher demands in the market.

Factory Standard

Enclosure: IP67 Standard (IP68 on request) Working Temperature: From -50°C to 150°C (-4°Fto248°F) Painting: Black RAL 9005, or according customer specification

Connect with Valve

The flange connecting to valve is according to EN ISO5211 or DIN3210 (Customization). including Sintered coupling system for various shaft connections. Please click on our link to dowload the Alfa Gears Dimensions or Alfa Gears Materials specification.
