Γραναζοκιβώτιο Alfa Gear τύπος XK

Name: Γραναζοκιβώτιο Alfa Gear τύπος XK
Brand: Alfa Gears
SKU: Gearbox - XK-Range | Alfa Gear

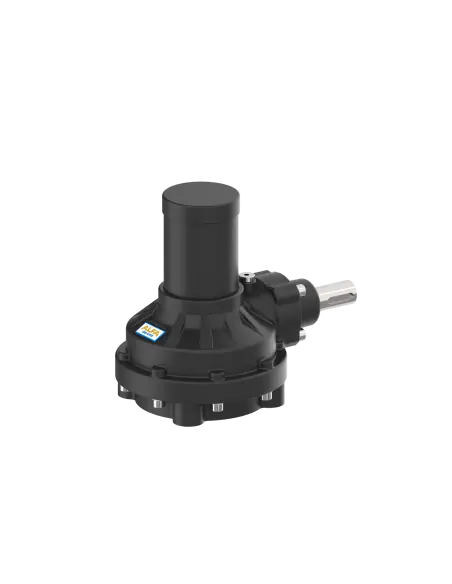

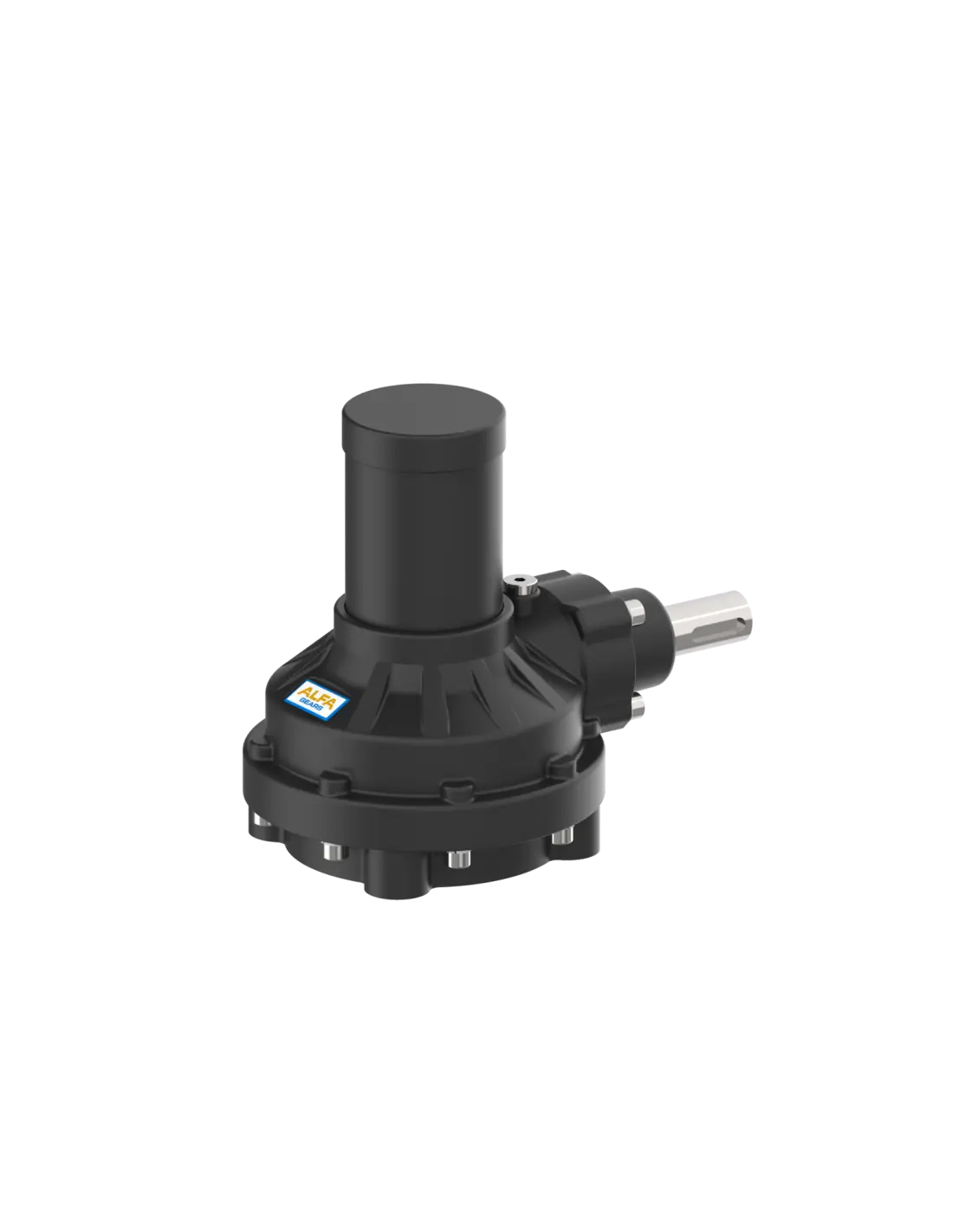

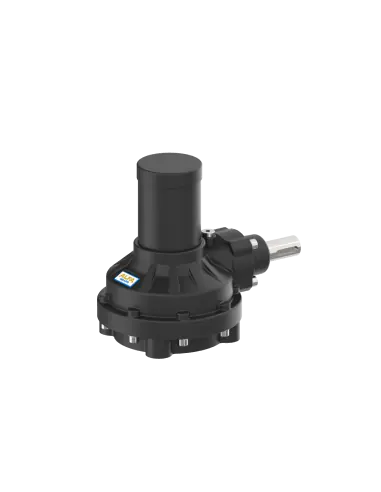

Γραναζοκιβώτιο ALFA Gear XK Range

Το ALFA Gear XK Range είναι πολυστροφικό bevel gearbox για χειροκίνητο χειρισμό βαλβίδων gate, globe και penstock. Δεν αφορά βαλβίδες 1/4 στροφής· επιλέγεται όταν η βαλβίδα απαιτεί πολλές στροφές στελέχους και αξονική φόρτιση στο drive sleeve.

Τεχνικά χαρακτηριστικά

Μεγέθη: XK-5, XK-10, XK-20, XK-40
Σχέσεις μετάδοσης: 3:1, 4:1, 4:1, 6:1
Μέγιστη ροπή εξόδου: 500 έως 4.000 Nm
Αξονικό thrust εξόδου: 120 έως 460 kN
Βάρος: 12 έως 74 kg
Φλάντζες: ISO 5211 F10 έως F30, ανά μέγεθος
Μέγιστο stem: Ø32 έως Ø70 mm

Κατασκευή και υλικά

Το σώμα και το κάλυμμα είναι από ductile cast iron JS1030 / GGG40. Το drive sleeve είναι από bronze alloy QAL9-4 / C95400 ή ductile cast iron, ενώ ο άξονας εισόδου είναι C45 steel. Η διάταξη χρησιμοποιεί axial / needle bearings για τη μεταφορά αξονικού φορτίου από το στέλεχος της βαλβίδας.

Περιβάλλον και σύνδεση

Η τυπική προστασία είναι IP67, με IP68 κατόπιν επιλογής. Θερμοκρασία λειτουργίας γενικής σειράς: -50 έως +150 °C. Η σύνδεση με τη βαλβίδα γίνεται κατά EN ISO 5211 ή DIN 3210 με προσαρμογή coupling, ανά στέλεχος και φλάντζα.

Λογική επιλογής

Η επιλογή γίνεται από:

ροπή ανοίγματος / κλεισίματος,
αξονικό thrust στελέχους,
αριθμό στροφών βαλβίδας,
τύπο stem: rising, non-rising, keyed ή ειδική κατεργασία,
διαθέσιμο χώρο για χειροτροχό ή extension.

Εφαρμογές

Χρήση σε βαλβίδες απομόνωσης νερού, ατμού, λυμάτων, ψύξης, penstocks, δίκτυα επεξεργασίας νερού και βιομηχανικές εγκαταστάσεις με πολυστροφικές βαλβίδες. Το ρευστό καθορίζεται από τη βαλβίδα· το gearbox αξιολογείται από ροπή, thrust, φλάντζα και περιβάλλον.

FAQ

Πότε επιλέγεται XK αντί S ή M Range;
Όταν η βαλβίδα είναι πολυστροφική και απαιτεί bevel gearbox, όχι worm gearbox 1/4 στροφής.

Τι ελέγχεται στη συντήρηση;
Στεγανότητα περιβλήματος, χειροτροχός, coupling, αξονικό φορτίο στελέχους, φθορά drive sleeve και αύξηση ροπής χειρισμού.

Περιγραφή

Alfa Gears XK Range are designed for the operation of Multi turn valves such as Gate and Globe valves. Our XK Range have Ductile Cast Iron (JS1030) Housing and feature high performance axial bearings. Drive sleeve material is Bronze alloy (C95400) or Ductile Cast Iron (JS1030)

4 sizes · up to 4000Nm Torque range available from stock · IP67 Enclosure · Bronze alloy Drive sleeve · High Performance axial bearings · High Strength C45 Steel Inputshaft

GENERAL TECHNICAL INFORMATION

Application

Alfa-Series quarter-turn worm gearboxes are applied to ball valves, butterfly valves, dampers and other 90° rotary valves. Alfa Gears hand wheels are with a variety models for optimal operation.

Operating Enviroment

Alfa Gears quarter-turn Worm gearboxes are with good mechanical quality and steady operating performance which apply to deal with variety climate and temperature. We strive to develop Alfa Gears valve gear operators to meet higher demands in the market.

Factory Standard

Enclosure: IP67 Standard (IP68 on request) Working Temperature: From -50°C to 150°C (-4°Fto248°F) Painting: Black RAL 9005, or according customer specification

Connect with Valve

The flange connecting to valve is according to EN ISO5211 or DIN3210 (Customization). including Sintered coupling system for various shaft connections. Please click on our link to download the Alfa Gears Dimensions or Alfa Gears Materials specification.
