Μαχαιρωτές Βαλβίδες

Οι μαχαιρωτές βαλβίδες χρησιμοποιούνται ως βαλβίδες απομόνωσης σε γραμμές όπου το μέσο περιέχει ιλύ, αιωρούμενα στερεά, ίνες, ιζήματα ή παχύρρευστα υλικά. Η επίπεδη λεπίδα κινείται κάθετα στη ροή και διαπερνά το μέσο, επιτρέποντας κλείσιμο σε εφαρμογές όπου ένας συμβατικός σύρτης ή μία βαλβίδα πεταλούδας μπορεί να παρουσιάσει συσσώρευση στερεών στην έδρα. Είναι κατάλληλες κυρίως για on/off λειτουργία και όχι για συνεχή στραγγαλισμό, επειδή η ενδιάμεση θέση αυξάνει τη φθορά λεπίδας, seat και packing.

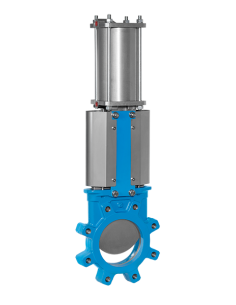

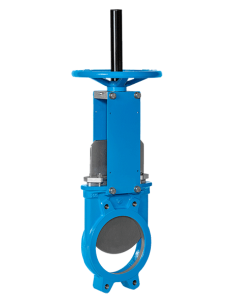

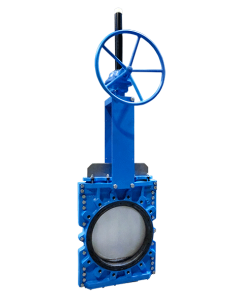

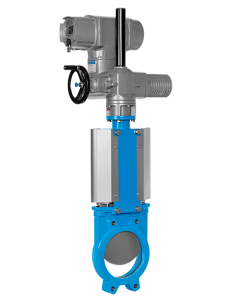

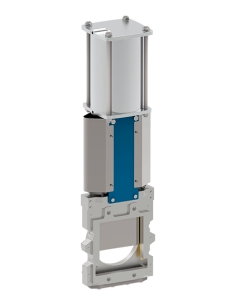

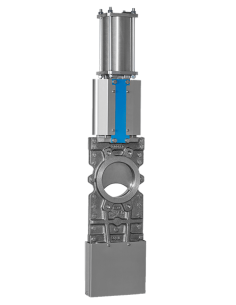

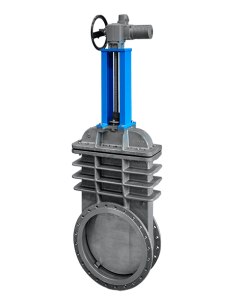

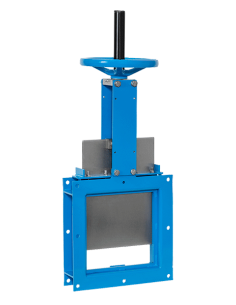

Η κατηγορία περιλαμβάνει μαχαιρωτές βαλβίδες Zubi τύπου T200 σε lug, unidirectional, bidirectional και TAPPI/MSS SP-81 εκδόσεις, καθώς και T300 short slurry, T300 through conduit, T400 silo type, T500/T500BI υψηλής πίεσης, T700, round-square και square models. Οι συνδέσεις καλύπτουν PN6/PN10/PN16/PN25/PN40, ANSI 125/150, JIS 5K/10K και αντίστοιχα πρότυπα φλαντζών, ανάλογα με τη σειρά και τη διάμετρο.

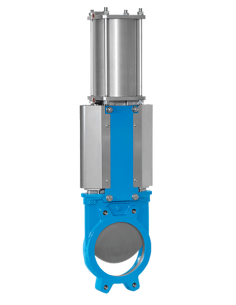

Η επιλογή unidirectional ή bidirectional σχεδίασης γίνεται με βάση τη φορά πίεσης και την απαίτηση στεγανότητας. Οι bidirectional εκδόσεις διαθέτουν οδηγούς και wedges και στις δύο πλευρές για λειτουργία με ροή και πίεση και από τις δύο κατευθύνσεις, ενώ στις silo type εκδόσεις η θέση εγκατάστασης και οι θύρες flushing επηρεάζουν την αποφυγή συσσώρευσης στερεών και τη δυνατότητα καθαρισμού.

Τα υλικά σώματος περιλαμβάνουν GG25, GGG40, A216 WCB, CF8, CF8M, CF3M, duplex, super duplex και ειδικούς ανοξείδωτους χάλυβες. Τα seats EPDM, NBR, silicone, Viton, graphite, PTFE ή metal/metal επιλέγονται με βάση χημική συμβατότητα, θερμοκρασία, στεγανότητα και λειαντικότητα μέσου. Για υψηλές πιέσεις ή διαβρωτικά/επικίνδυνα ρευστά εξετάζονται bonneted κατασκευές με μικρότερη περιοχή packing και μειωμένη πιθανότητα εξωτερικής διαρροής.
