Μαχαιρωτή βαλβίδα Wey Valves τύπος DB

Name: Μαχαιρωτή βαλβίδα Wey Valves τύπος DB για ασφαλή απομόνωση γραμμών DBB
Brand: Wey Valves
SKU: Knife Gate Valves - DB Series | Wey Valves

Μαχαιρωτή βαλβίδα WEY DB – Double Block & Bleed

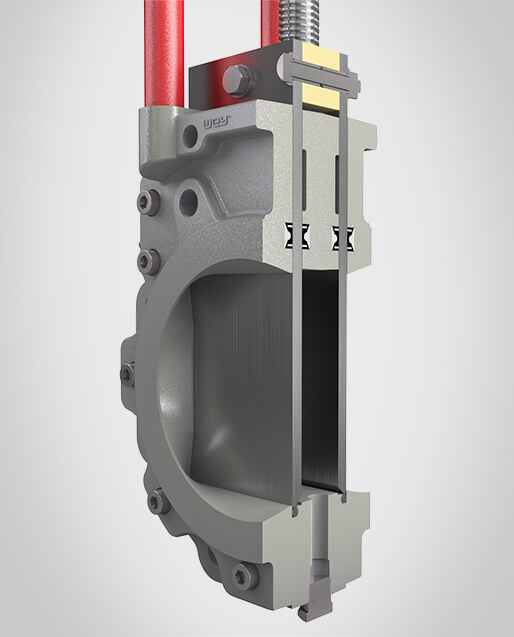

Η σειρά DB χρησιμοποιείται για θετική απομόνωση γραμμών με επικίνδυνα, διαβρωτικά ή επιμολυντικά μέσα. Δύο πλάκες κινούνται από κοινό ενεργοποιητή και δημιουργούν δύο διαδοχικά σημεία στεγανοποίησης. Η ενδιάμεση κοιλότητα διαθέτει συνδέσεις εξαέρωσης, αποστράγγισης ή έκπλυσης, επιτρέποντας έλεγχο της απομόνωσης πριν από εργασίες συντήρησης.

Τεχνικά στοιχεία

Ονομαστικά μεγέθη σειράς: DN80–DN750
Σώμα: ASTM A351 CF8M
Πλάκες: ανοξείδωτος χάλυβας 1.4404, σκληρά επιχρωμιωμένος
Στεγανοποίηση έδρας: Aflas με μεταλλική υποστήριξη
Συνδέσεις: ANSI/ASME B16.5 Class 150
Μήκος εγκατάστασης: ειδικό, σύμφωνα με το φύλλο διαστάσεων
Δοκιμή στεγανότητας: EN 12266-1, Leakage Rate A

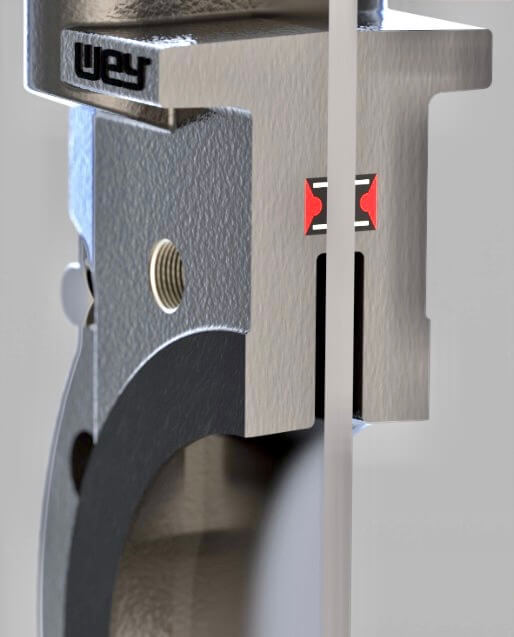

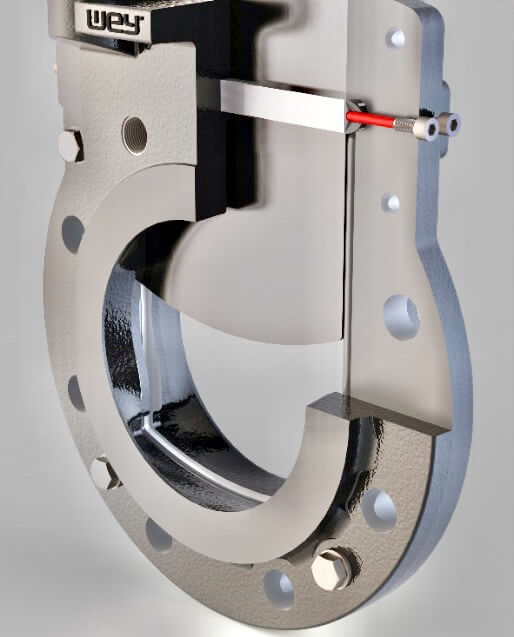

Η εγκάρσια στεγανοποίηση περιορίζει τη διαρροή προς την ατμόσφαιρα και μπορεί να συμπιεστεί εκ νέου από τις πλευρικές βίδες ενώ η βαλβίδα παραμένει εγκατεστημένη. Η σύσφιξη πρέπει να γίνεται ομοιόμορφα, ώστε να αποφεύγεται μονόπλευρη φόρτιση και εμπλοκή των πλακών.

Παραλλαγές ενεργοποίησης

DBA-HW: χειροτροχός, DN80–300, έως 10 bar
DBA-GK: κωνικός μειωτήρας, DN350–600, έως 6 bar

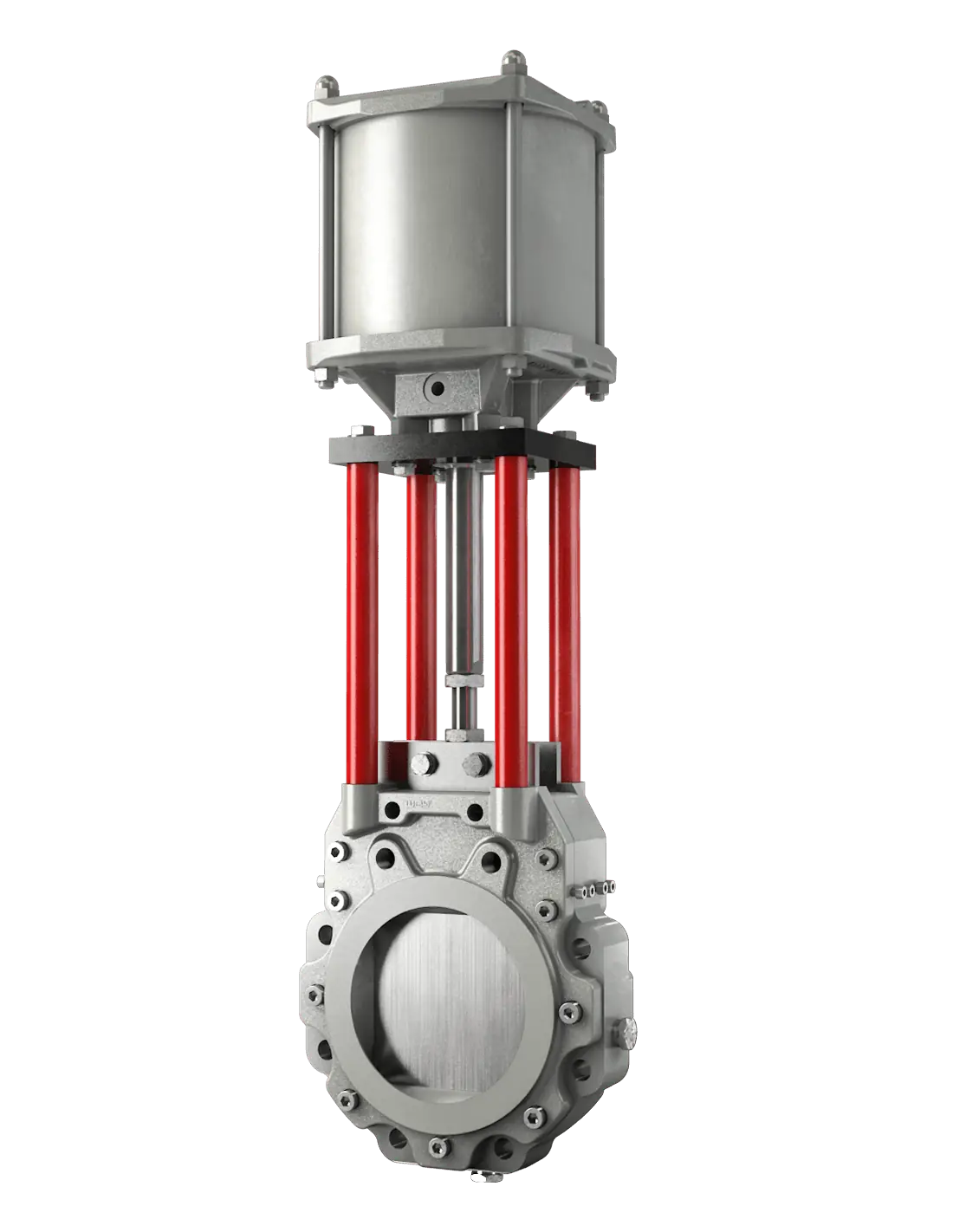

DBC: πνευματικός κύλινδρος, DN80–400, 10/6 bar ανά DN
DBE: ηλεκτρικός ενεργοποιητής, DN80–600, 10/6 bar ανά DN
Υδραυλικός κύλινδρος κατόπιν διαμόρφωσης.

Εφαρμογές

Χημικά διαλύματα, λευκαντικά, γραμμές χαρτοβιομηχανίας, απομόνωση δεξαμενών και σημεία όπου απαιτείται αποφυγή ανάμιξης προϊόντων ή ασφαλής πρόσβαση εξοπλισμού.

FAQ

Χρησιμοποιείται για ρύθμιση παροχής;
Όχι. Προορίζεται κυρίως για λειτουργία πλήρους ανοίγματος/κλεισίματος.

Πιστοποιήσεις;
PED 2014/68/ΕΕ και πιστοποίηση δυνατότητας SIL 3 κατά IEC 61508 για τη σειρά DB.

Τυποποίηση (Επιλογές)

ANSI

Υλικό Κατασκευής (Επιλογές)

1.4404
ASTM A351 CF8M

Ονομαστική Πίεση (Επιλογές)

150 lbs

Έδρα (Επιλογές)

Aflas (Metal seat)

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

The “double block and bleed” knife gate valve was specially developed for applications using hazardous media. The DB model is a single valve with two seat areas. In the closed position, these provide a seal against pressure from both ends of the valve, and there are purge ports to flush the cavity between the seat areas. The DB model thus makes complex and costly multiple valve systems redundant. In spite of these cost benefits, it offers zero leakage protection in difficult applications.
