Μαχαιρωτή βαλβίδα Wey Valves τύπος VG για εφαρμογές βιοαερίου
Μαχαιρωτή βαλβίδα Wey Valves τύπος VG για εφαρμογές βιοαερίου

Μαχαιρωτή βαλβίδα Wey Valves τύπος VG

Μαχαιρωτή βαλβίδα WEY VG – Εφαρμογές βιοαερίου

Η σειρά VG είναι δικατευθυντική βαλβίδα απομόνωσης για γεωργικές μονάδες βιοαερίου. Διαθέτει ειδική σύνδεση φλάντζας για εγκαταστάσεις όπου οι τυπικές διαστάσεις βιομηχανικών φλαντζών DIN δεν αντιστοιχούν στις συνδέσεις του εξοπλισμού ζύμωσης.

Τεχνικά στοιχεία

  • Ονομαστικά μεγέθη: DN150 και DN200
  • Πίεση λειτουργίας: DN150 έως 4 bar, DN200 έως 2,5 bar
  • Έκδοση μοχλού: έως 1 bar
  • Μήκος εγκατάστασης: EN 558 / ISO 5752, σειρά 20
  • Δοκιμή στεγανότητας: EN 12266-1, Leakage Rate A
  • Σώμα: χυτοσίδηρος EN-GJL-250
  • Πλάκα: ανοξείδωτος χάλυβας 1.4301
  • Στεγανοποίηση έδρας: EPDM
  • Στέλεχος: ανοξείδωτος χάλυβας 1.4104
  • Αντιδιαβρωτική προστασία σώματος και βάσης ενεργοποιητή: ηλεκτροστατική βαφή EKB.

Η πλάκα οδηγείται μηχανικά σε όλη τη διαδρομή και υποστηρίζεται στην κλειστή θέση. Η γεωμετρία του σώματος ωθεί συσσωρευμένο υπόστρωμα προς τη διατομή ροής κατά το άνοιγμα. Η εγκάρσια στεγανοποίηση μπορεί να επανασυσφιχθεί από πλευρικούς κοχλίες ενώ η βαλβίδα παραμένει εγκατεστημένη.

Παραλλαγές ενεργοποίησης

  • VGA: χειροτροχός
  • VGB: χειρομοχλός
  • VGC: πνευματικός κύλινδρος, πίεση αέρα 6–8 bar.

Εφαρμογές

Κοπριά, οργανικά υποστρώματα, ιλύς ζύμωσης και παχύρρευστα μίγματα με ίνες ή στερεά σε χωνευτές και γραμμές τροφοδοσίας μονάδων βιοαερίου.

FAQ

Γιατί διαφέρει η πίεση ανά DN;
Η DN150 διαστασιολογείται έως 4 bar, ενώ η DN200 έως 2,5 bar. Η επιτρεπόμενη πίεση πρέπει να επιβεβαιώνεται και ως προς τον τύπο ενεργοποίησης.

Υλικό Κατασκευής (Επιλογές)
  • EN-GJL-250
  • 1.4301
Έδρα (Επιλογές)
  • EPDM

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

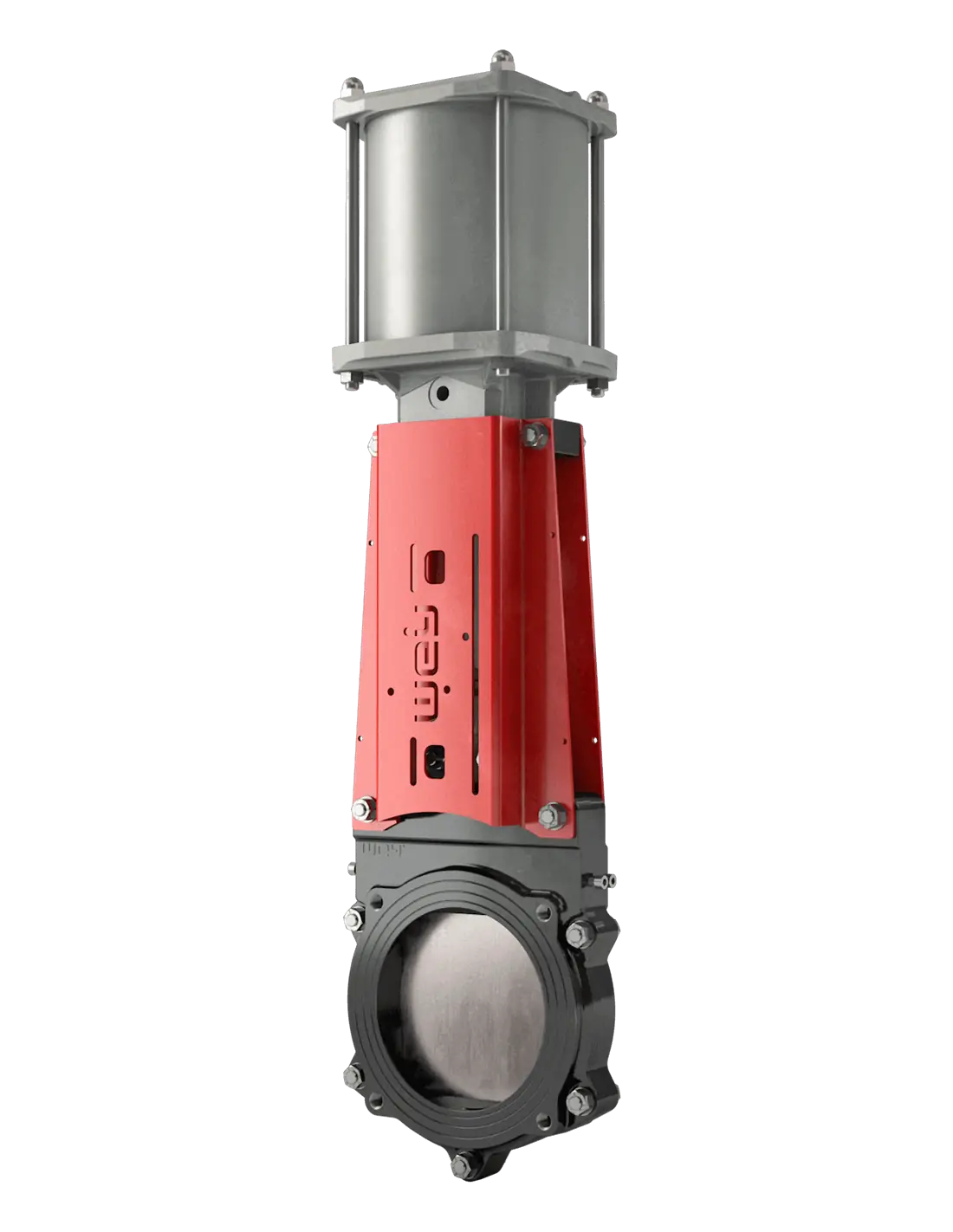

Wey VG knife gate valves are products with a special flange. They were specifically developed for biogas applications in agriculture, since standard DIN gate valves for industrial pipelines are not compatible. The VG is available exclusively in cast iron, and only in the nominal sizes DN 150 and DN 200.

Characteristics

  • Nominal sizes: 150 – 200 mm
  • Material: Cast iron
  • Pressure rating: 0 – 4 bar
  • Flange drilling: Special flange
  • Face to face dimension: EN 558 series 20

Details

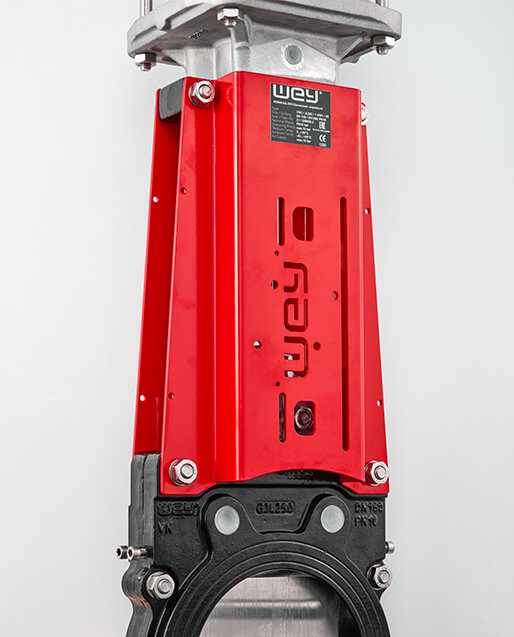

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

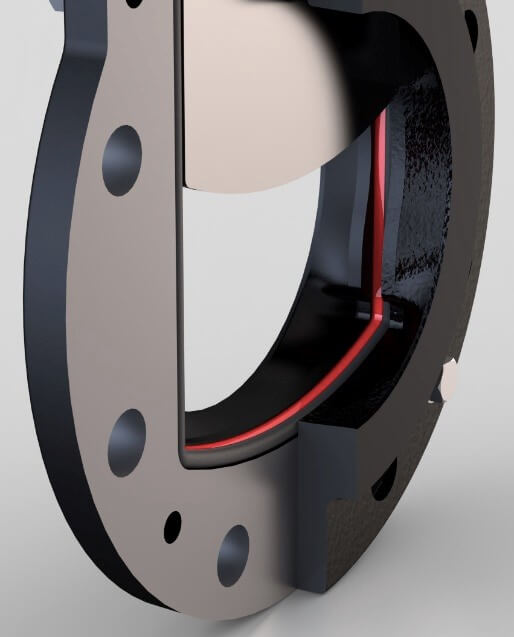

With its optimized gate geometry, accumulated media is pushed out of the gate guide and flushed out into the bore by the increased flow.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

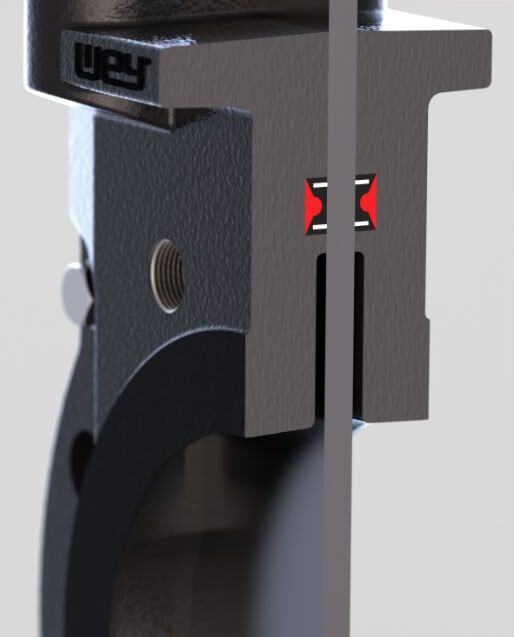

A unique transverse seal, consisting of a transverse seal profile and packing compound, makes the body bubble-tight towards the atmosphere.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

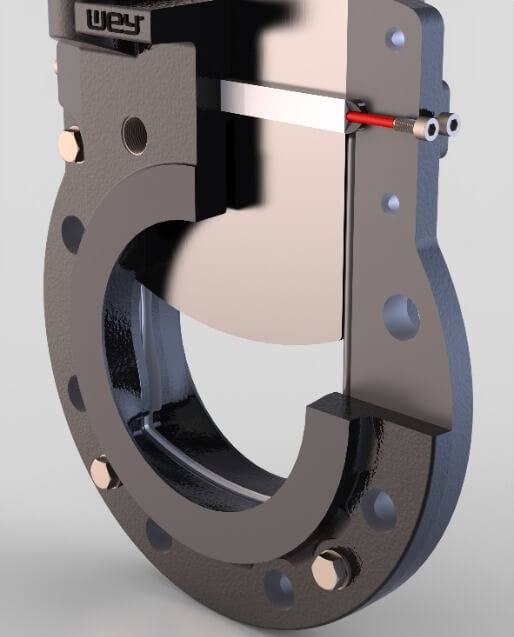

The transverse seal can be repacked at any time and under full pressure using the lateral packing screws.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

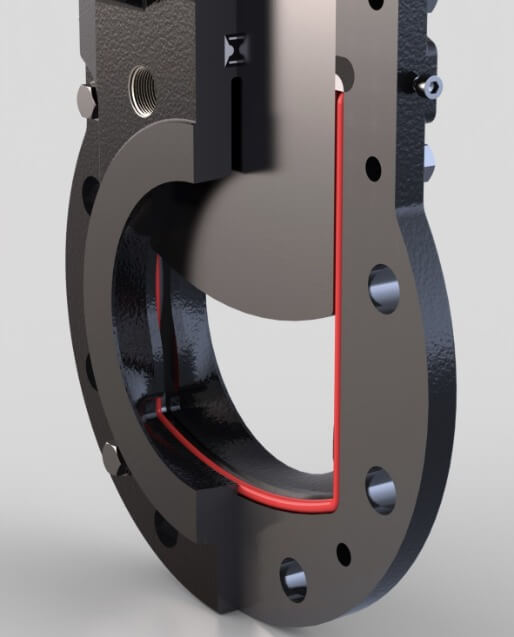

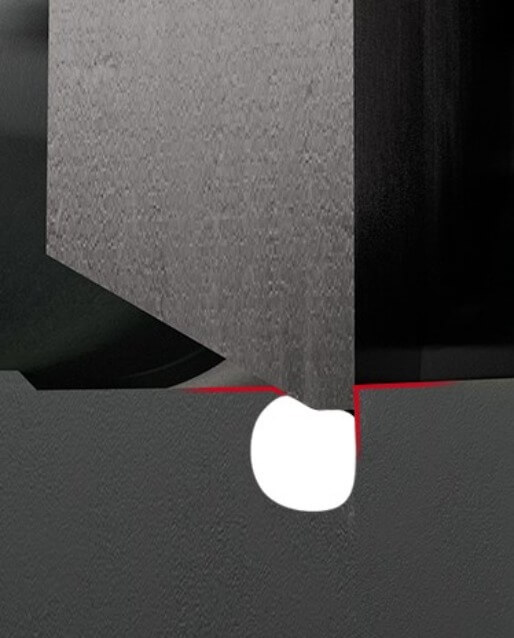

A mechanically retained round cord seal creates a bubble-tight shut off on the gate edge.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The gate is mechanically guided over the full stroke.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

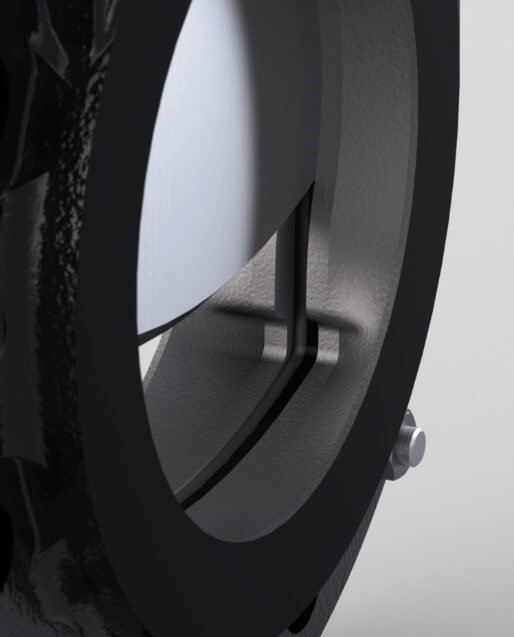

In the closed end position, the gate is also mechanically supported.

Application Areas

Biogas plants

e.g. Manure, Substrates ...

Material Of Construction

PartCast iron
BodyEN-GJL-250
Gate1.4301
SealEPDM
TopworkCarbon steel
Stem / Piston rod1.4104

Other materials upon request

Corrosion Protection

BodyEKB powder coat
TopworkEKB powder coat
