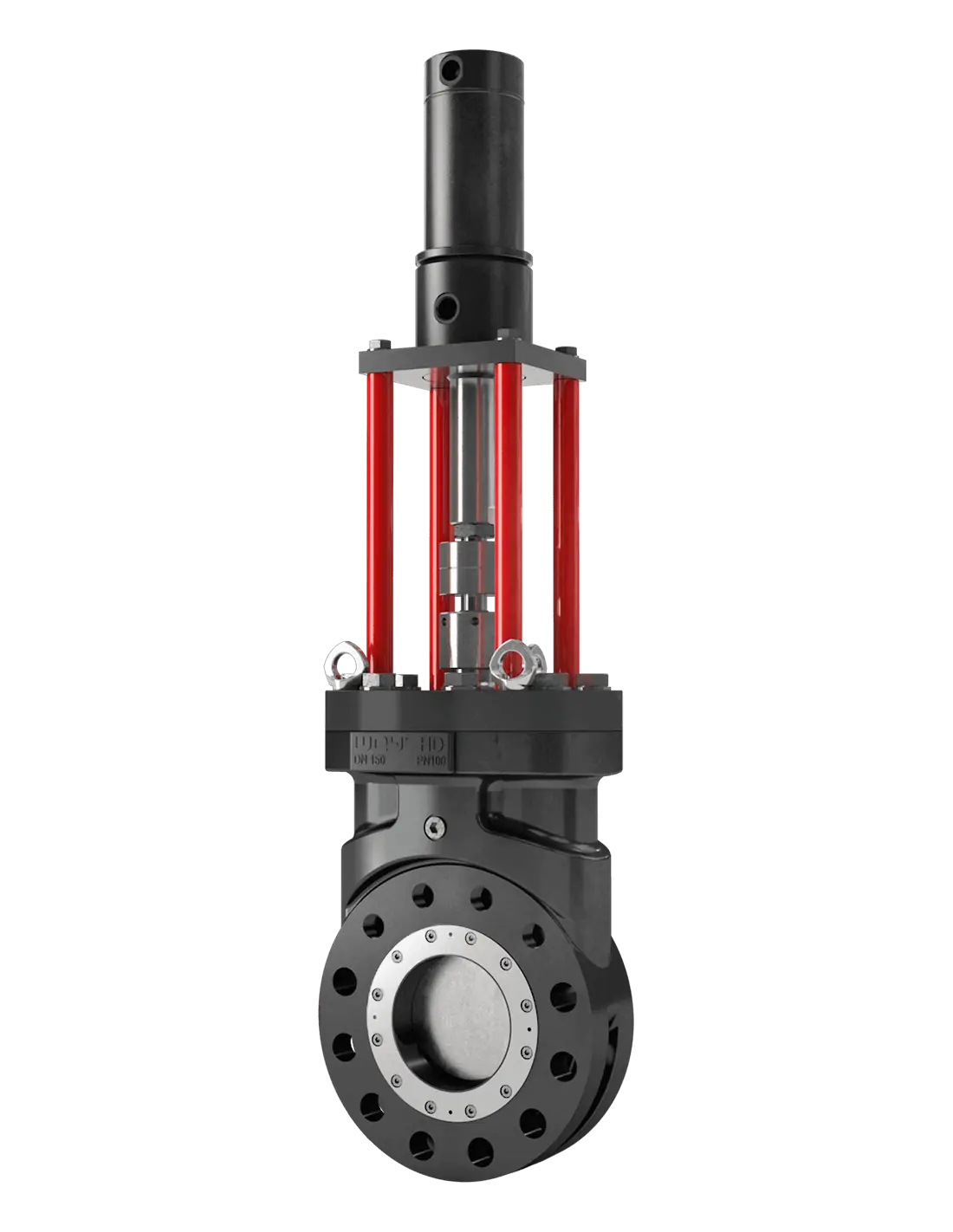

Μαχαιρωτή βαλβίδα WEY HD – Υψηλής πίεσης

Η σειρά HD είναι βαλβίδα απομόνωσης για γραμμές υψηλής πίεσης με πολτούς, ιλύ και μέσα που περιέχουν στερεά. Η πίεση του ρευστού ενισχύει τη στεγανοποίηση στην περιοχή της έδρας. Το κλειστό κάλυμμα περιορίζει τη διαρροή προς την ατμόσφαιρα και διαθέτει δυνατότητα έκπλυσης για την απομάκρυνση στερεών.

Τεχνικά στοιχεία

  • Ονομαστικά μεγέθη: DN80–DN400
  • Πίεση σχεδιασμού: έως 100 bar, ανά DN και διαμόρφωση
  • Συνδέσεις: PN40, PN63, PN100 ή ASME/ANSI Class 600
  • Πρότυπα φλαντζών: EN 1092 / ISO 7005
  • Μήκος εγκατάστασης: ειδική κατασκευή
  • Σώμα: ASTM A216 WCB ή ανοξείδωτος χάλυβας 1.4408
  • Πλάκα: 1.4301 ή 1.4404 με σκληρή επιχρωμίωση
  • Στεγανοποίηση έδρας: PTFE
  • Στέλεχος ή ράβδος εμβόλου: ανοξείδωτος χάλυβας 1.4104

Η τετραστήλη κατασκευή του μηχανισμού κίνησης παραλαμβάνει τα αυξημένα αξονικά φορτία που αναπτύσσονται στις υψηλές διαφορικές πιέσεις. Η επιτρεπόμενη πίεση, η θερμοκρασία και η χημική συμβατότητα πρέπει να επιβεβαιώνονται για το συγκεκριμένο DN, υλικό σώματος και μέσο διεργασίας.

Παραλλαγές ενεργοποίησης

  • Χειροκίνητος κωνικός μειωτήρας
  • Πνευματικός κύλινδρος
  • Υδραυλικός κύλινδρος
  • Ηλεκτρικός ενεργοποιητής

Η ροπή ή η δύναμη του ενεργοποιητή υπολογίζεται βάσει διαφορικής πίεσης, DN, συγκέντρωσης στερεών και απαιτούμενου χρόνου κλεισίματος.

Εφαρμογές

Μεταλλευτικοί πολτοί, tailings, αφυδατωμένη ιλύς, χωνευμένη ιλύς, νερό μεταλλείων και γραμμές υψηλής πίεσης σε έργα σηράγγων και επεξεργασίας λυμάτων.

FAQ

Πότε επιλέγεται η σειρά HD;
Όταν η πίεση υπερβαίνει τα συνήθη όρια μιας τυπικής μαχαιρωτής βαλβίδας ή όταν το μέσο περιέχει αποξεστικά και καθιζάνοντα στερεά.

Απαιτείται έκπλυση;
Σε μέσα με υψηλή περιεκτικότητα στερεών συνιστάται σύνδεση έκπλυσης, ώστε να περιορίζεται η συσσώρευση υλικού στο κάλυμμα και στις διαδρομές της πλάκας.

Τυποποίηση (Επιλογές)
  • DIN
  • ANSI
Υλικό Κατασκευής (Επιλογές)
  • 1.4301
  • 1.4404
  • 1.4408
  • ASTM A216 WCB
Ονομαστική Πίεση (Επιλογές)
  • PN 40
  • PN 63
  • PN 100
Έδρα (Επιλογές)
  • PTFE

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

The HD series is an extraordinary development of the Wey knife gate valve for operation up to a maximum pressure of 100 bar. The ingenious design ensures that the pressure of the medium creates an automatic sealing effect inside the seat area. The special bonnet design also allows media containing solids to be flushed out – and, of course, it is completely airtight. This makes the HD series ideal for the most difficult applications.

Characteristics

  • Nominal sizes: 80 – 400 mm
  • Material: Stainless steel, Cast steel
  • Pressure rating: 0 – 100 bar
  • Flange drilling: PN40, PN63, PN100, ANSI Class 600
  • Face to face dimension: Special length

Details

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

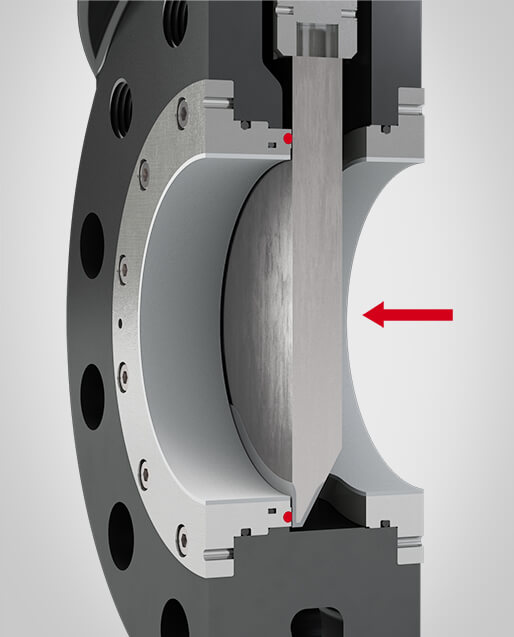

Inline pressure creates an automatic sealing effect in the seat area.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

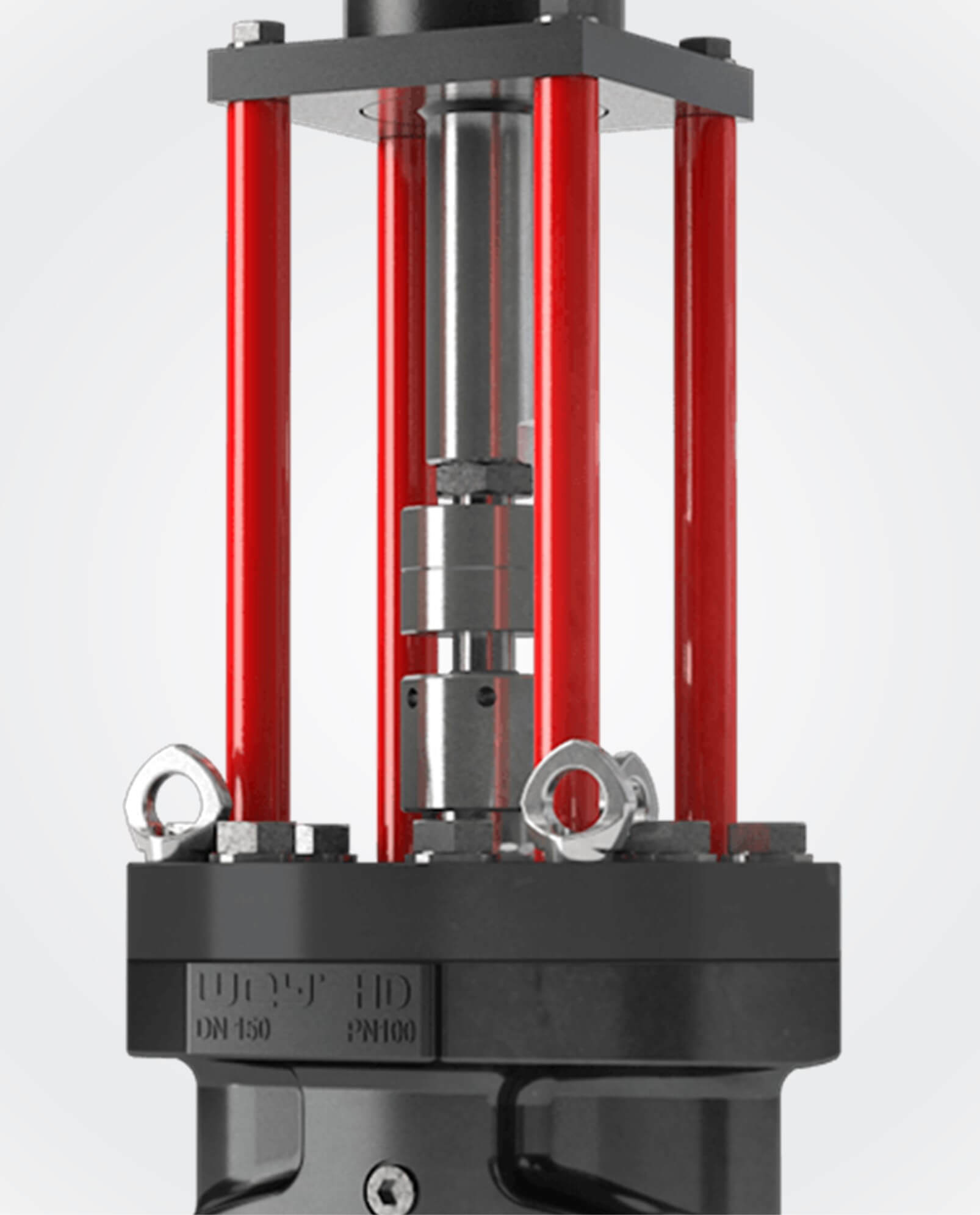

Robust 4-post topwork for maximum load and a wide variety of actuator types.

Application Areas

Mining

e.g. Mining slurry, Tailings ...

Waste water treatment plants

e.g. Sludge, Digested sludge ...

Material Of Construction

PartCast IronStainless Steel
BodyA216 WCB1.4408
Gate1.43011.4404*
SealPTFEPTFE
TopworkCarbon steelCarbon steel
Stem / Piston rod1.41041.4104

Other materials upon request  *hard chromed

Corrosion Protection

Body2 Comp. Epoxy-Polyamide Resin Primer, 2 Comp. Polyurethane-Enamel-Top Coat
Topwork2 Comp. Epoxy-Polyamide Resin Primer, 2 Comp. Polyurethane-Enamel-Top Coat
