Μαχαιρωτή βαλβίδα Wey Valves τύπος MG – PN16 έως 16 bar DN50–DN800
Μαχαιρωτή βαλβίδα Wey Valves τύπος MG – PN16 έως 16 bar DN50–DN800

Μαχαιρωτή βαλβίδα Wey Valves τύπος MG

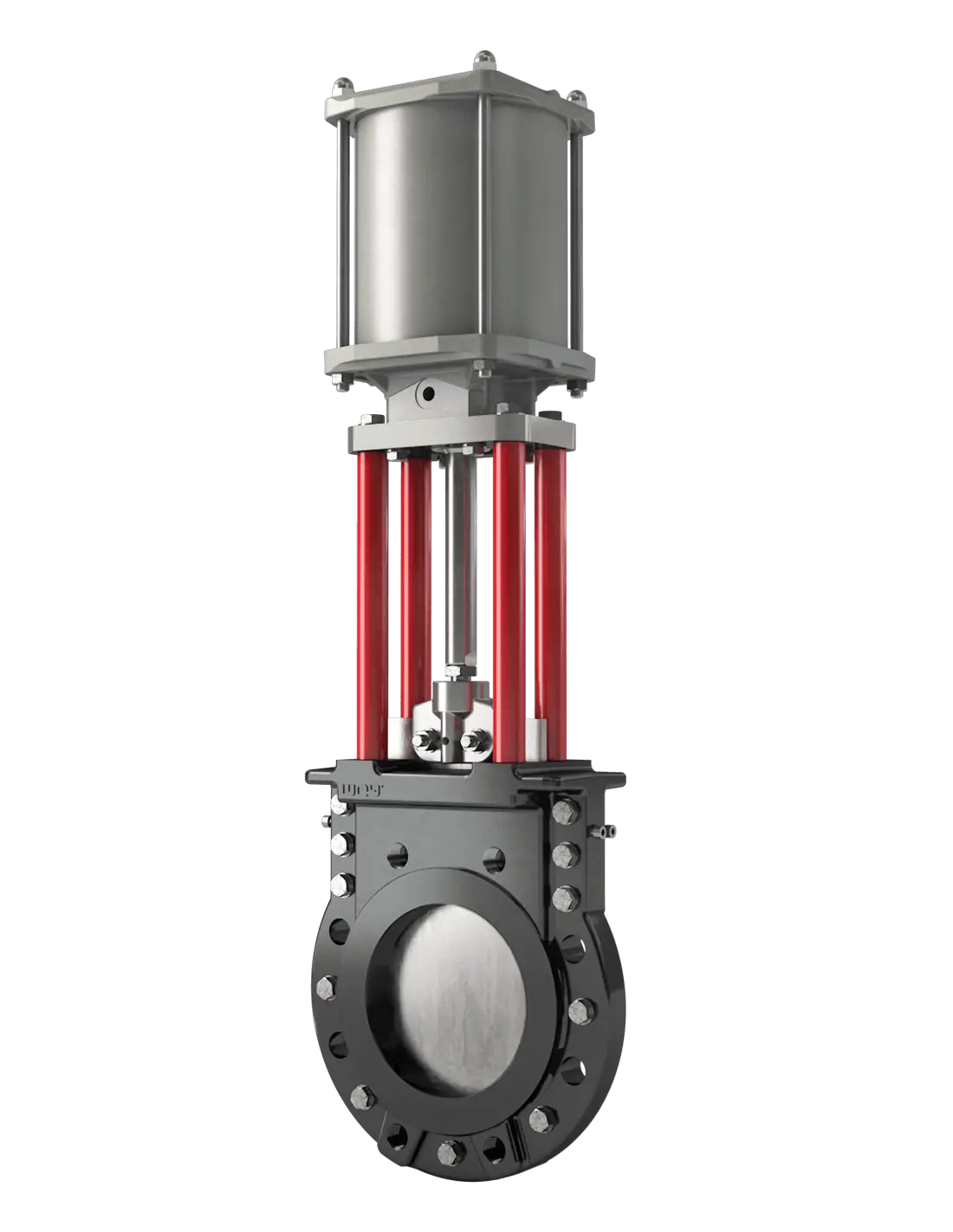

Μαχαιρωτή βαλβίδα WEY MG – PN16

Η σειρά MG είναι δικατευθυντική βαλβίδα απομόνωσης για υγρά, ιλύ, πολτούς, σκόνες και κοκκώδη μέσα. Διατηρεί μήκος εγκατάστασης EN 558 σειρά 20, αλλά καλύπτει πιέσεις έως 16 bar. Η πλάκα οδηγείται σε όλη τη διαδρομή και υποστηρίζεται μηχανικά στην κλειστή θέση.

Τεχνικά στοιχεία

  • Ονομαστικά μεγέθη: DN50–DN800
  • Πίεση λειτουργίας: έως 16 bar, ανά DN και ενεργοποιητή
  • Συνδέσεις: PN10, PN16, ASME Class 150, BS10-D/E, AS2129-D/E
  • Μήκος εγκατάστασης: EN 558 / ISO 5752, σειρά 20
  • Δοκιμή στεγανότητας: EN 12266-1, Leakage Rate A
  • Σώμα: EN-GJS-400-15 ή ανοξείδωτος χάλυβας 1.4408
  • Πλάκα: 1.4301, 1.4404 ή 1.4462, με σκληρή επιχρωμίωση ανά έκδοση
  • Στεγανοποίηση: NBR· προαιρετικά EPDM, FKM ή PTFE

Οι αυτοκαθαριζόμενες γωνίες του σώματος οδηγούν τις επικαθίσεις προς τη ροή κατά το άνοιγμα. Η εγκάρσια στεγανοποίηση περιορίζει τη διαρροή προς την ατμόσφαιρα και επανασυσφίγγεται από πλευρικές βίδες χωρίς αφαίρεση της βαλβίδας. Η σύσφιγξη πρέπει να γίνεται συμμετρικά, ώστε να αποφεύγεται εμπλοκή της πλάκας.

Παραλλαγές ενεργοποίησης

  • MGA: χειροτροχός ή κωνικός μειωτήρας
  • MGC: πνευματικός κύλινδρος διπλής ενέργειας, 6–8 bar
  • MGE: ηλεκτρικός ενεργοποιητής
  • MGH: υδραυλικός κύλινδρος

Εφαρμογές

Μεταλλευτικοί πολτοί, tailings, ιλύς, λύματα, βιοαέριο, χαρτοπολτός, χημικά απόβλητα, παχύρρευστα προϊόντα, θαλασσινό νερό και πνευματική μεταφορά στερεών.

FAQ

Ποια είναι η διαφορά από τη σειρά MF;
Η MG διατηρεί το ίδιο μήκος σειράς 20, αλλά καλύπτει εφαρμογές έως 16 bar αντί 10 bar.

Μπορεί να τοποθετηθεί ως τερματική βαλβίδα;
Ναι, με κατάλληλη ταξινόμηση PED. Η επιτρεπόμενη πίεση περιορίζεται στο 73% της ονομαστικής σε θερμοκρασία περιβάλλοντος.

Τυποποίηση (Επιλογές)
  • DIN
  • ANSI
Υλικό Κατασκευής (Επιλογές)
  • EN-GJS-400-15 (Nodular Cast Iron)
  • 1.4301
  • 1.4404
  • 1.4408
  • 1.4462
Ονομαστική Πίεση (Επιλογές)
  • PN 10
  • PN 16
Έδρα (Επιλογές)
  • NBR

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Knife gate valves with an EN 558/ISO 5752 20 series face to face often quickly reach their pressure limit values of 10 bar – but not our MG series. For the same face to face, it is generally designed for pressures of up to 16 bar. Of course, we retained the many design features that have always set the Wey knife gate valve apart from the competition.

Characteristics

  • Nominal sizes: 50 – 800 mm
  • Material: Stainless steel, Ductile iron, Special material
  • Pressure rating: 0 – 16 bar
  • Flange drilling: PN10, PN16, ANSI Class 150, BS10-D, BS10-E, AS2129-D, AS2129-E
  • Face to face dimension: EN 558 series 20

Details

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

Most known pipe-cleaning methods (e.g., pigs, brush cylinders, etc.) can be used with the body bore, resulting in minimal pressure drops.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

With its optimized gate geometry, accumulated media is pushed out of the gate guide and flushed out into the bore by the increased flow.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The gate is mechanically guided over the full stroke.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

In the closed end position, the gate is also mechanically supported.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

A unique transverse seal, consisting of a transverse seal profile and packing compound, makes the body bubble-tight towards the atmosphere.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The transverse seal can be repacked at any time and under full pressure using the lateral packing screws.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

A mechanically retained round cord seal creates a bubble-tight shut off on the gate edge.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

Robust 4-post topwork for maximum load and a wide variety of actuator types.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The non-rising stem in the manual actuator saves space and provides good mechanical power transmission.

Application Areas

Biogas plants

e.g. Food waste, Household waste, Wood chips, Manure, Substrates, Other renewable resources ...

Chemical and petrochemical industries

e.g. Viscous pastes, Granulates, Chemically contaminated waste water, Bitumen/tar ...

Coal fired power stations

e.g. Coal slurry ...

Pulp and paper industry

e.g. Pulp Stock (Low to high density), Liquor (black, white, green) ...

Water treatment

e.g. Seawater, Saltwater ...

Mining

e.g. Coal dust, Mining slurry, Sinter water, Tailings, Acids and phosphates ...

Infrastructure

e.g. Waste water, Rainwater, Industrial water, Mixed water ...

Food and beverage

e.g. Cereal, vegetable, mash, etc., Cocoa beans ...

Waste water treatment plants

e.g. Waste water, Raw water, Sludge, Digested sludge ...

Material Of Construction

PartDuctile ironStainless Steel
BodyEN-GJS-400-151.4408
Gate1.4301, 1.44621.4404*, 1.4462*
SealNBRNBR
TopworkCarbon steelCarbon steel
Stem / Piston rod1.41041.4104

Other materials upon request  *hard chromed

Corrosion Protection

Body2 Comp. Epoxy-Polyamide Resin Primer, 2 Comp. Polyurethane-Enamel-Top Coat
Topwork2 Comp. Epoxy-Polyamide Resin Primer, 2 Comp. Polyurethane-Enamel-Top Coat
