Μαχαιρωτή βαλβίδα Wey Valves τύπος VK

Μαχαιρωτή βαλβίδα WEY VK – Τετράγωνη διατομή

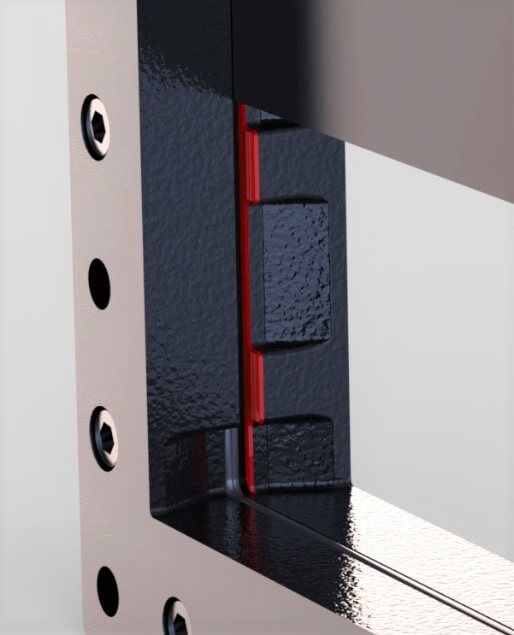

Η σειρά VK είναι δικατευθυντική βαλβίδα απομόνωσης για τετράγωνους ή ορθογώνιους αγωγούς, στόμια σιλό και χοάνες. Η πλάκα καθοδηγείται μηχανικά σε όλη τη διαδρομή, ενώ οι εσοχές του σώματος επιτρέπουν την απομάκρυνση στερεών κατά το κλείσιμο. Στην κλειστή θέση διαθέτει πρόσθετη μηχανική υποστήριξη έναντι της διαφορικής πίεσης.

Τεχνικά στοιχεία

• Ονομαστικές διαστάσεις: 200–1000 mm
• Πίεση λειτουργίας: έως 2,5 bar
• Συνδέσεις: ειδική τετράγωνη ή ορθογώνια φλάντζα
• Μήκος εγκατάστασης: ειδική διάσταση
• Δοκιμή στεγανότητας: EN 12266-1, Leakage Rate A
• Σώμα: EN-GJL-250 ή ανοξείδωτος χάλυβας 1.4404
• Πλάκα: 1.4301 ή σκληρά επιχρωμιωμένο 1.4404
• Στεγανοποίηση: NBR
• Στέλεχος ή ράβδος εμβόλου: 1.4104.

Η προτιμώμενη φορά πίεσης πρέπει να τηρείται όταν η λειτουργία προσεγγίζει το ανώτερο όριο πίεσης. Σε κατακόρυφη εκκένωση κόνεων ή κοκκωδών υλικών, η κεκλιμένη ακμή της πλάκας τοποθετείται προς την πλευρά εξόδου.

Παραλλαγές ενεργοποίησης

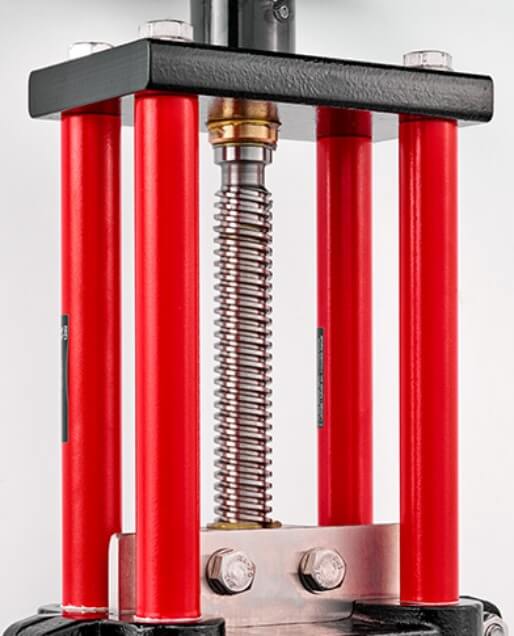

• VKA: χειροτροχός με μη ανερχόμενο στέλεχος, 200–600 mm
• Κωνικός μειωτήρας

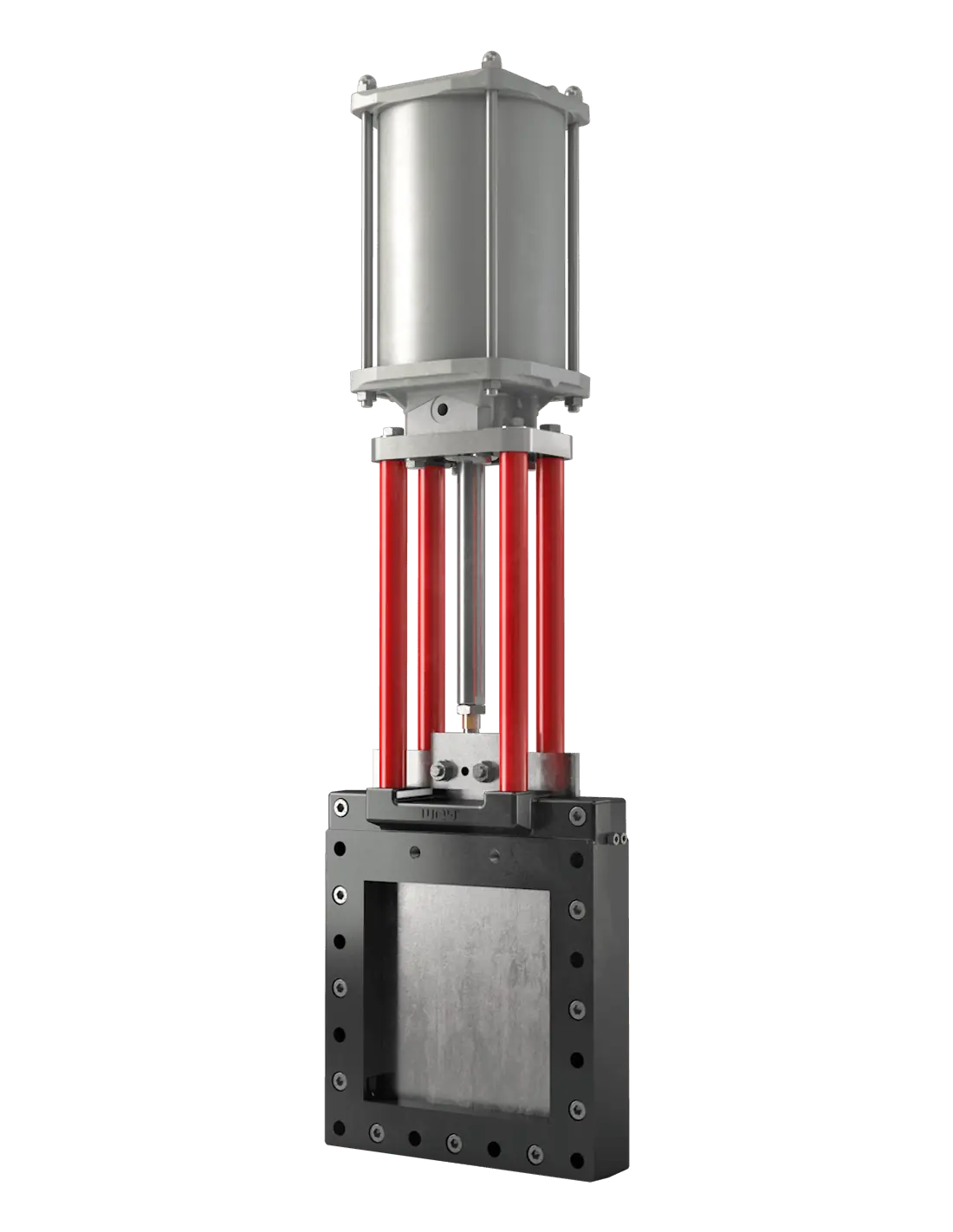

• VKC: πνευματικός κύλινδρος διπλής ενέργειας, αέρας 6–8 bar
• Υδραυλικός κύλινδρος
• VKE: ηλεκτρικός ενεργοποιητής AUMA με ανερχόμενο στέλεχος, 200–1000 mm.

Εφαρμογές

Εκκένωση σιλό, οικιακά απορρίμματα, ξυλοτεμαχίδια, κόνη άνθρακα, ασβέστης, τσιμέντο και βιομηχανικά κοκκώδη υλικά.

FAQ

Ποια είναι η διαφορά από τις σειρές κυκλικής διατομής;
Η VK κατασκευάζεται για τετράγωνες ή ορθογώνιες συνδέσεις και διαστασιολογείται ανά άνοιγμα, πίεση και φορτίο στερεών.

Πώς αντιμετωπίζεται εξωτερική διαρροή;
Η εγκάρσια στεγανοποίηση επανασυσφίγγεται ομοιόμορφα από τις πλευρικές βίδες. Η υπερβολική ή μονόπλευρη σύσφιγξη μπορεί να προκαλέσει εμπλοκή της πλάκας.
