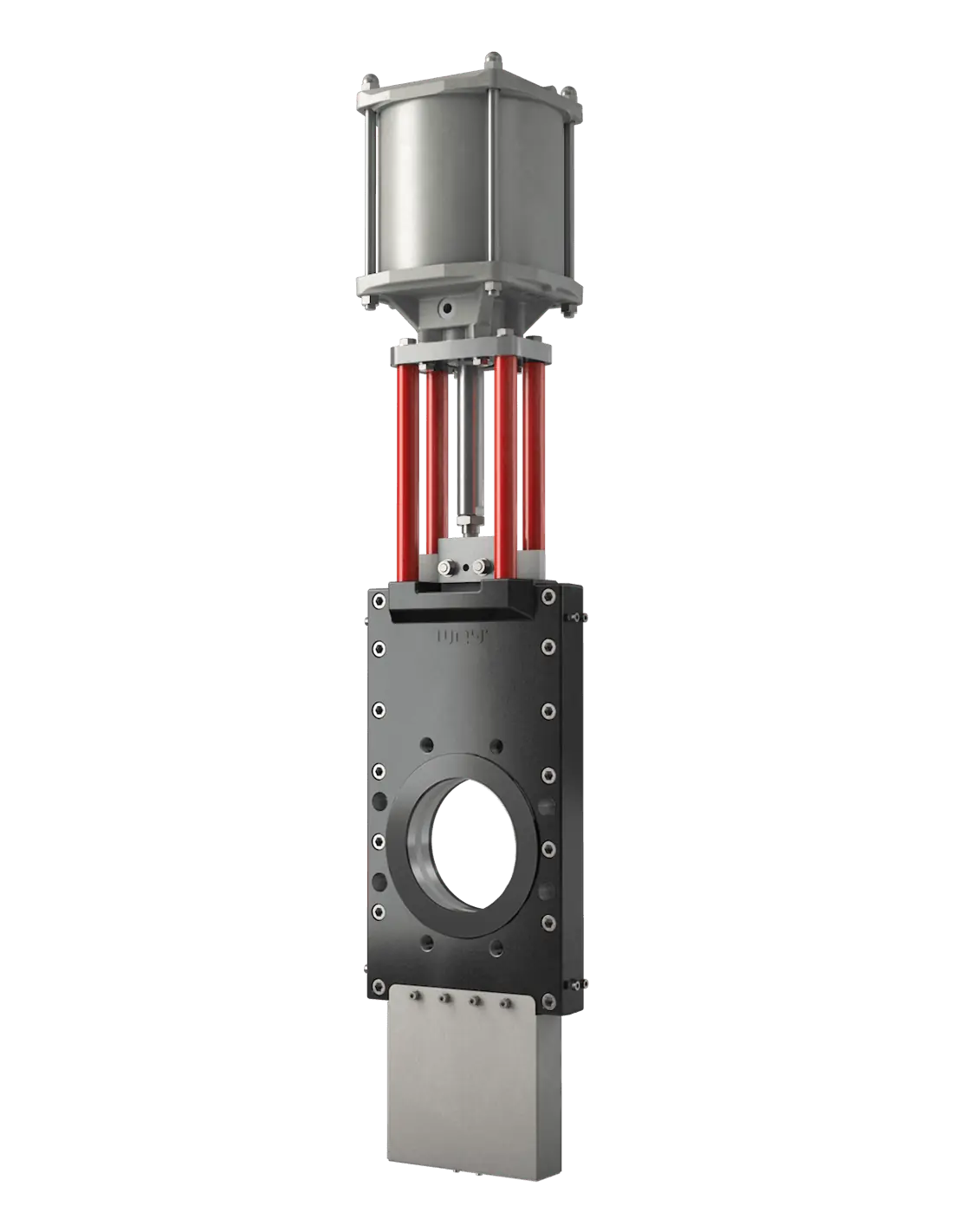

Μαχαιρωτή βαλβίδα Wey Valves τύπος DP

Μαχαιρωτή βαλβίδα WEY DP – O-Port

Η σειρά DP είναι δικατευθυντική μαχαιρωτή βαλβίδα απομόνωσης για μέσα με στερεά, ίνες ή τάση καθίζησης. Η διαμπερής πλάκα O-Port διέρχεται μέσα από τη στήλη του μέσου κατά το κλείσιμο, περιορίζοντας τη συσσώρευση υλικού στην έδρα και τον κίνδυνο εμπλοκής.

Τεχνικά στοιχεία

• Ονομαστικά μεγέθη: DN50–DN400

• Πίεση λειτουργίας: έως 25 bar, ανά διαμόρφωση

• Τυπική πνευματική έκδοση: έως 10 bar για DN50–DN300 και έως 6 bar για DN350–DN400

• Συνδέσεις: PN10, PN16, PN25 ή ASME/ANSI Class 150

• Σώμα: χυτοσίδηρος EN-GJL-250 ή ανοξείδωτος χάλυβας 1.4404

• Πλάκα: ανοξείδωτος χάλυβας 1.4301 ή 1.4404, με δυνατότητα σκληρής επιχρωμίωσης

• Δοκιμή στεγανότητας: EN 12266-1, Leakage Rate C

Η εγκάρσια στεγανοποίηση περιορίζει τη διαρροή προς την ατμόσφαιρα και μπορεί να επανασυσφιχθεί μέσω πλευρικών βιδών χωρίς αποσυναρμολόγηση της βαλβίδας. Η σύσφιξη πρέπει να γίνεται ομοιόμορφα, ώστε να αποφεύγεται μονόπλευρη φόρτιση και αυξημένη τριβή της πλάκας.

Παραλλαγές ενεργοποίησης

• Χειροτροχός

• Κωνικός μειωτήρας

• Πνευματικός κύλινδρος

• Υδραυλικός κύλινδρος

• Ηλεκτρικός ενεργοποιητής

Για πνευματική λειτουργία απαιτείται καθαρός, ξηρός και φιλτραρισμένος αέρας. Η ταχύτητα κλεισίματος πρέπει να ρυθμίζεται σύμφωνα με τη συμπιεστότητα του μέσου και τον κίνδυνο υδραυλικού πλήγματος.

Εφαρμογές

Πολτοί, ινώδη υλικά, βιομάζα, ροκανίδια, κοκκώδη στερεά, χημικές διεργασίες και γραμμές με καθιζάνοντα προϊόντα. Η σειρά DP χρησιμοποιείται κυρίως για πλήρη απομόνωση και όχι για συνεχή ρύθμιση παροχής.

FAQ

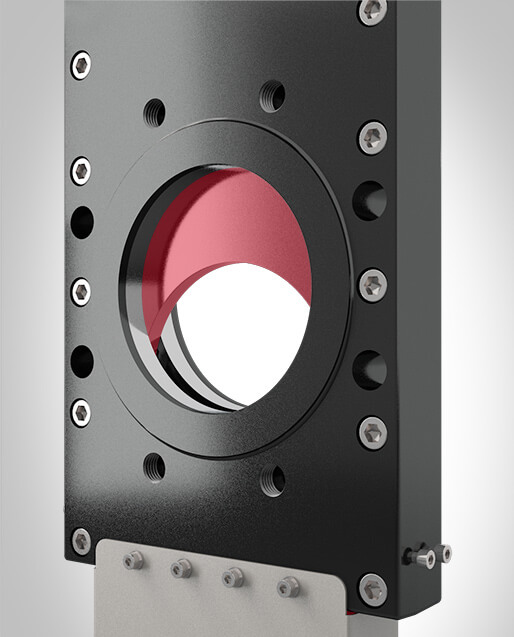

Ποιο είναι το πλεονέκτημα της πλάκας O-Port;
Η κυκλική οπή διατηρεί πλήρη διατομή ροής στην ανοικτή θέση και επιτρέπει στην πλάκα να διαχωρίζει στερεά ή ίνες κατά το κλείσιμο.

Πώς επιλέγεται η στεγανοποίηση;
Η επιλογή NBR, EPDM, FKM ή άλλου ελαστομερούς γίνεται βάσει θερμοκρασίας, χημικής συμβατότητας και αποξεστικότητας του μέσου.

Συμμόρφωση;
Η σειρά διατίθεται σύμφωνα με PED 2014/68/ΕΕ. Για εκρήξιμες ατμόσφαιρες απαιτείται κατάλληλη διαμόρφωση ATEX.
