Μαχαιρωτή βαλβίδα Wey Valves τύπος FB πλήρους διατομής
Μαχαιρωτή βαλβίδα Wey Valves τύπος FB πλήρους διατομής

Μαχαιρωτή βαλβίδα Wey Valves τύπος FB

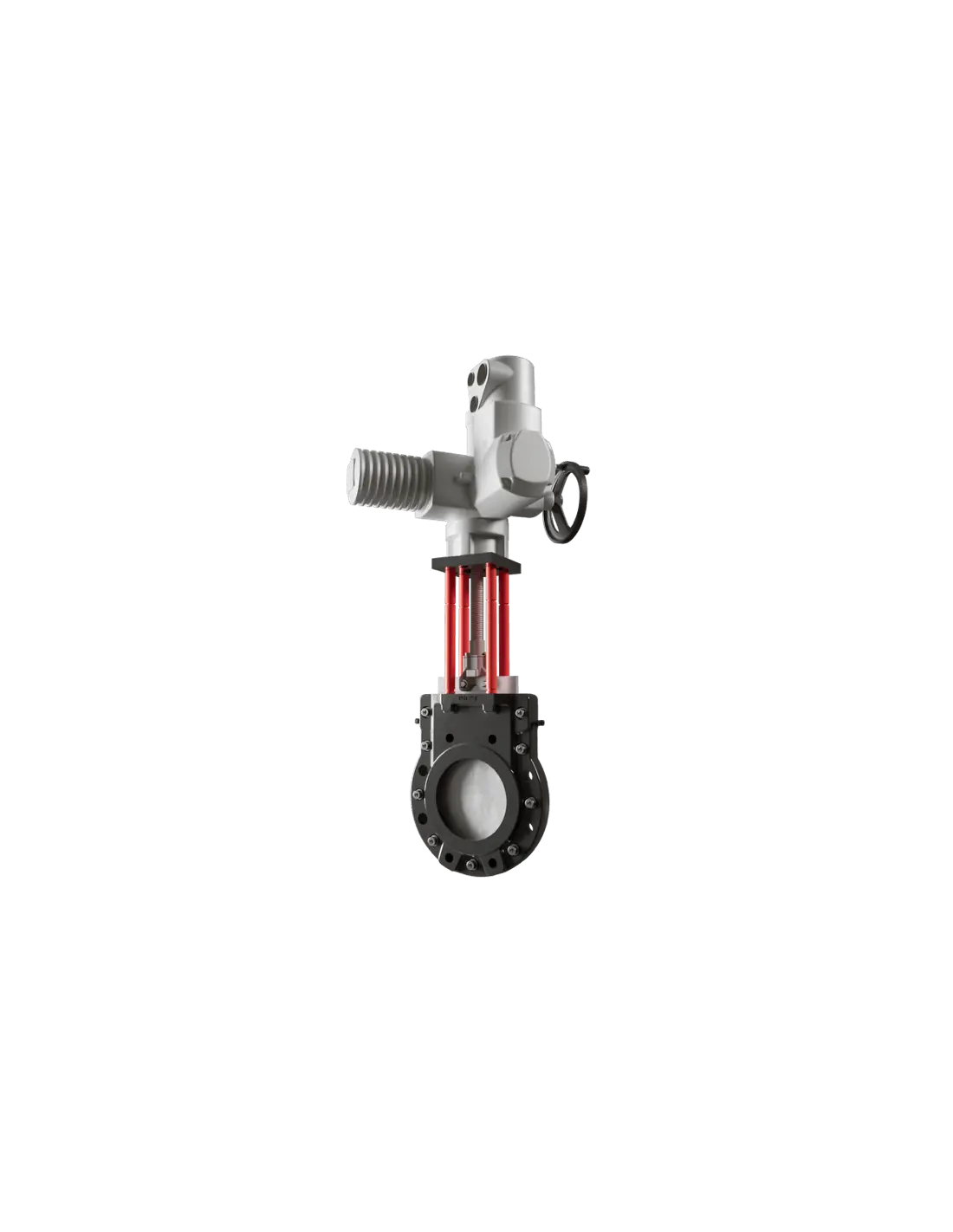

Μαχαιρωτή βαλβίδα WEY FB – Full Bore

Η σειρά FB είναι βαλβίδα απομόνωσης πλήρους διατομής για σωληνώσεις που καθαρίζονται με pig. Οι οδηγοί της πλάκας βρίσκονται εκτός της κυκλικής διόδου, ώστε η εσωτερική διατομή να αντιστοιχεί στην ονομαστική διάμετρο του αγωγού. Από DN200, ορειχάλκινες ξύστρες απομακρύνουν επικαθίσεις από την πλάκα σε κάθε άνοιγμα.

Τεχνικά στοιχεία

  • Ονομαστικά μεγέθη: DN50–DN2000

  • Μέγιστη πίεση: έως 10 bar, ανά DN, ενεργοποιητή και κατηγορία μέσου

  • Συνδέσεις: PN6, PN10, PN16, ANSI Class 150, BS10 και AS2129

  • Μήκος εγκατάστασης: EN 558 / ISO 5752, σειρά 20

  • Δοκιμή στεγανότητας: EN 12266-1, Leakage Rate A

  • Σώμα: ελατός χυτοσίδηρος EN-GJS-400-15 ή ανοξείδωτος χάλυβας 1.4408

  • Πλάκα: 1.4301 ή σκληρά επιχρωμιωμένο 1.4404

  • Τυπική στεγανοποίηση: NBR

Η εγκάρσια στεγανοποίηση περιορίζει τη διαρροή προς την ατμόσφαιρα και επανασυσφίγγεται μέσω πλευρικών βιδών χωρίς αφαίρεση της βαλβίδας. Στην κλειστή θέση η πλάκα υποστηρίζεται μηχανικά, μειώνοντας την παραμόρφωση από τη διαφορική πίεση.

Παραλλαγές ενεργοποίησης

  • Χειροτροχός, DN50–DN600

  • Χειροτροχός με κωνικό μειωτήρα

  • Πνευματικός ή υδραυλικός κύλινδρος

  • Ηλεκτρικός ενεργοποιητής με ανερχόμενο στέλεχος

Εφαρμογές

Θαλασσινό και υφάλμυρο νερό, υδροληψίες λιμνών, δίκτυα ψύξης και αγωγοί με βιολογικές επικαθίσεις, όπου απαιτείται περιοδικός μηχανικός καθαρισμός.

FAQ

Πότε επιλέγεται η FB αντί συμβατικής μαχαιρωτής βαλβίδας;
Όταν το pig πρέπει να διέρχεται χωρίς εμπόδια από τη βαλβίδα.

Τι απαιτείται για τη διαστασιολόγηση;
DN, πίεση, μέσο, θερμοκρασία, φορά πίεσης και στοιχεία του pig. Τα όρια PED ή ATEX επιβεβαιώνονται ανά τελική διαμόρφωση και φάκελο έργου.

Τυποποίηση (Επιλογές)
  • DIN
  • ANSI
Υλικό Κατασκευής (Επιλογές)
  • EN-GJS-400-15 (Nodular Cast Iron)
  • 1.4301
  • 1.4404
  • 1.4408
Ονομαστική Πίεση (Επιλογές)
  • PN 6
  • PN 10
  • PN 16
Έδρα (Επιλογές)
  • NBR

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Our full bore knife gate valve combines the proven Wey middle flange design with a completely free passage. Perfectly suited for all applications where pipes and valves need to be cleaned regularly with pigs. Specially designed scrapers remove deposits from the gate every time it is opened. The FB knife gate valve has already been installed in numerous plants for thermal sea or lake water utilization and has proven itself in the fight against the quagga mussel.

Characteristics

  • Nominal sizes: 50 – 2000 mm
  • Material: Stainless steel, Ductile iron
  • Pressure rating: 0 – 10 bar
  • Flange drilling: PN6, PN10, PN16, ANSI Class 150, BS10-D, BS10-E, AS2129-D, AS2129-E
  • Face to face dimension: EN 558 series 20

Details

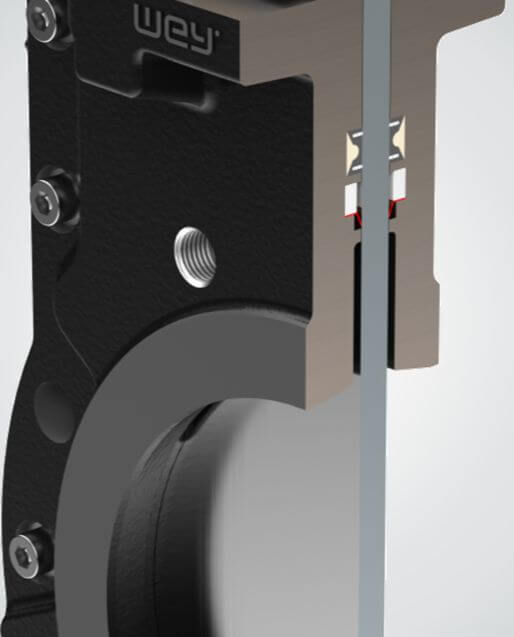

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

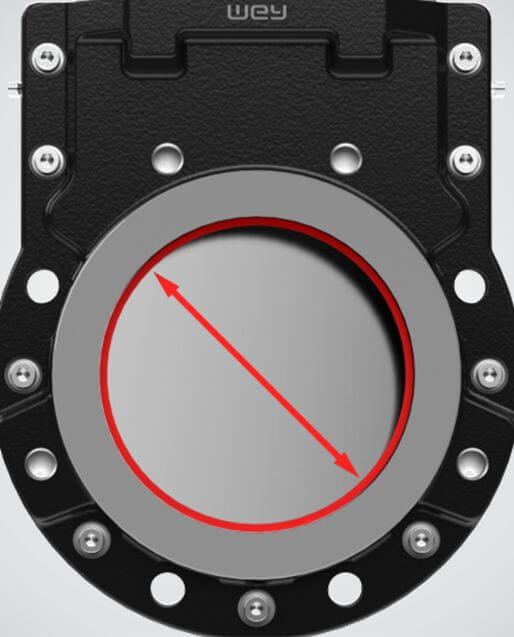

A completely round passage enables easy pipe cleaning with a pig.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

Bronze scrapers clean the gate every time it is opened.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The transverse seal can be repacked at any time and under full pressure using the lateral packing screws.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

In the closed end position, the gate is also mechanically supported.

Application Areas

Water treatment

e.g. Seawater, Saltwater ...

Material Of Construction

PartDuctile ironStainless Steel
BodyEN-GJS-400-151.4408
Gate1.43011.4404*
SealNBRNBR
TopworkCarbon steelCarbon steel
Stem / Piston rod1.41041.4104

Other materials upon request  *hard chromed

Corrosion Protection

Body2 Comp. Epoxy-Zinc dust Primer, 2 Comp. Epoxy-Resin iron mica intermediate coat, 2 Comp. Polyurethane-Enamel-Top Coat
Topwork2 Comp. Epoxy-Zinc dust Primer, 2 Comp. Epoxy-Resin iron mica intermediate coat, 2 Comp. Polyurethane-Enamel-Top Coat
