Μαχαιρωτή βαλβίδα Wey Valves τύπος SG

Μαχαιρωτή βαλβίδα WEY SG – O-Port βαρέος τύπου

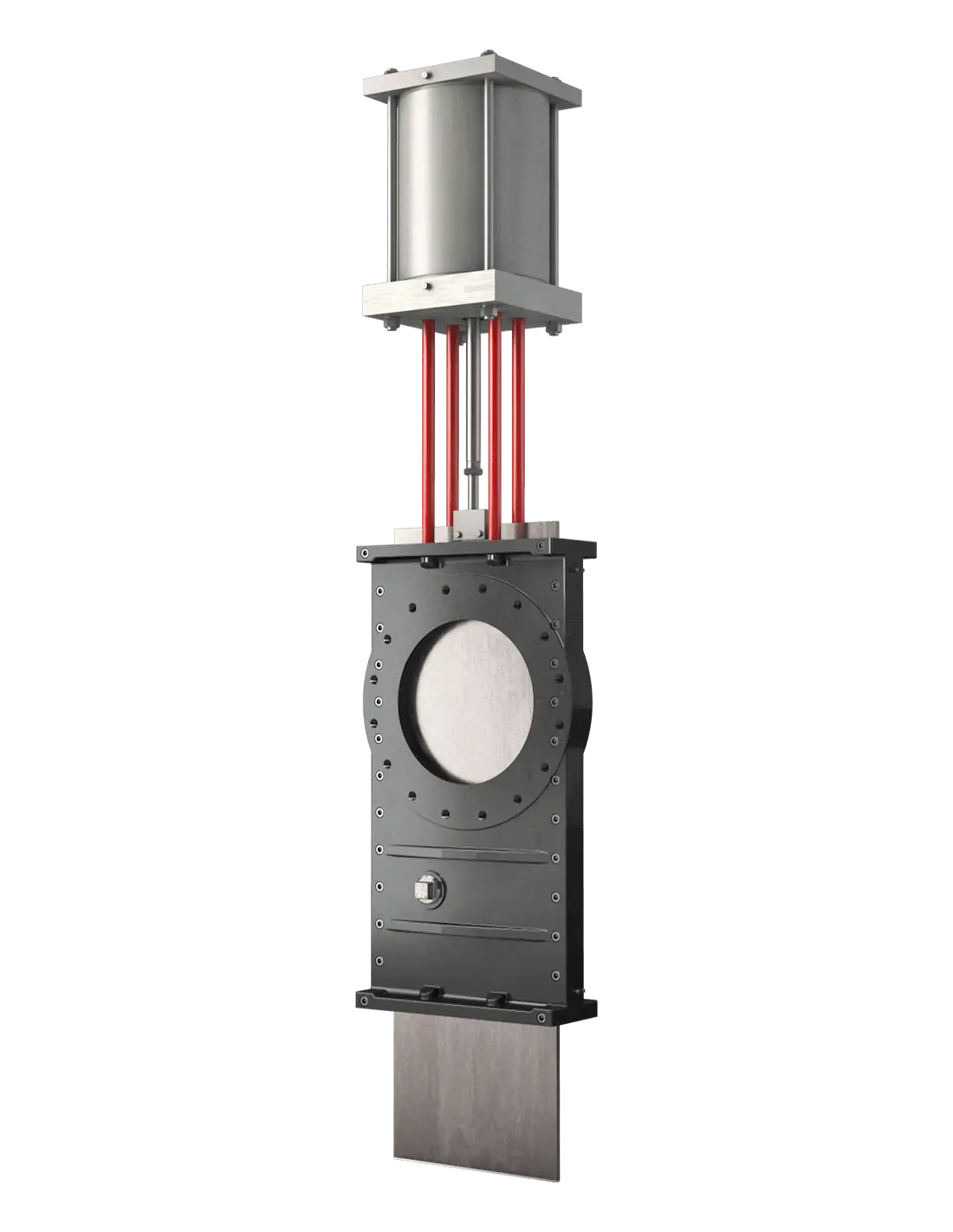

Η σειρά SG είναι βαλβίδα απομόνωσης πλήρους φλάντζας για μέσα με υψηλή περιεκτικότητα στερεών, μακριές ίνες ή τάση συμπύκνωσης. Η διαμπερής πλάκα O-Port διαχωρίζει τη στατική στήλη υλικού κατά το κλείσιμο. Ο τετραστήλος μηχανισμός κίνησης παραλαμβάνει τα αυξημένα αξονικά φορτία.

Τεχνικά στοιχεία

• Ονομαστικά μεγέθη: DN50–DN650
• Πίεση σειράς: έως 10 bar, ανά μέγεθος και ενεργοποιητή
• Εκδόσεις 2″–12″: πίεση απομόνωσης 150 psi
• Εκδόσεις 14″–24″: πίεση απομόνωσης 90 psi
• Συνδέσεις: ASME/ANSI Class 150
• Μήκος εγκατάστασης: MSS-SP81 ή TAPPI
• Σώμα πλήρους φλάντζας: χυτό Ni-Resist
• Πλάκα: σκληρυμένος ανοξείδωτος χάλυβας 440
• Έδρα: σκληρυμένος ανοξείδωτος χάλυβας 410 / Aflas
• Προαιρετική πλάκα V-Port για διαμόρφωση χαρακτηριστικού ροής.

Η εγκάρσια στεγανοποίηση περιορίζει τη διαρροή προς την ατμόσφαιρα. Η μεταλλική έδρα και η σκληρυμένη πλάκα χρησιμοποιούνται σε διεργασίες όπου η αποξεστικότητα και η παρουσία στερεών δεν επιτρέπουν συμβατική μαλακή έδρα. Η σειρά είναι κατάλληλη και για τερματική εγκατάσταση εντός των ορίων πίεσης της επιλεγμένης έκδοσης.

Παραλλαγές ενεργοποίησης

• Χειροτροχός, 2″–12″
• Κωνικός μειωτήρας, 6″–24″
• Πνευματικός κύλινδρος
• Υδραυλικός κύλινδρος
• Ηλεκτρικός ενεργοποιητής.

Εφαρμογές

Μονάδες βιοαερίου, ξυλοτεμαχίδια, βιομάζα, ινώδη υπολείμματα και γραμμές μεταφοράς στερεών ή παχύρρευστων μιγμάτων.

FAQ

Ποια είναι η διαφορά από τη σειρά DP;
Η SG έχει αμερικανική διαμόρφωση πλήρους φλάντζας κατά MSS-SP81, μεταλλική έδρα και κατασκευή για αυξημένα μηχανικά φορτία.

Χρησιμοποιείται για συνεχή ρύθμιση;
Η βασική O-Port έκδοση προορίζεται για απομόνωση. Για μερικό έλεγχο ροής εξετάζεται πλάκα V-Port και κατάλληλη διαστασιολόγηση ενεργοποιητή.
