Μαχαιρωτή βαλβίδα Wey Valves τύπος MH PN25 για πολτούς έως 25 bar
Μαχαιρωτή βαλβίδα Wey Valves τύπος MH PN25 για πολτούς έως 25 bar

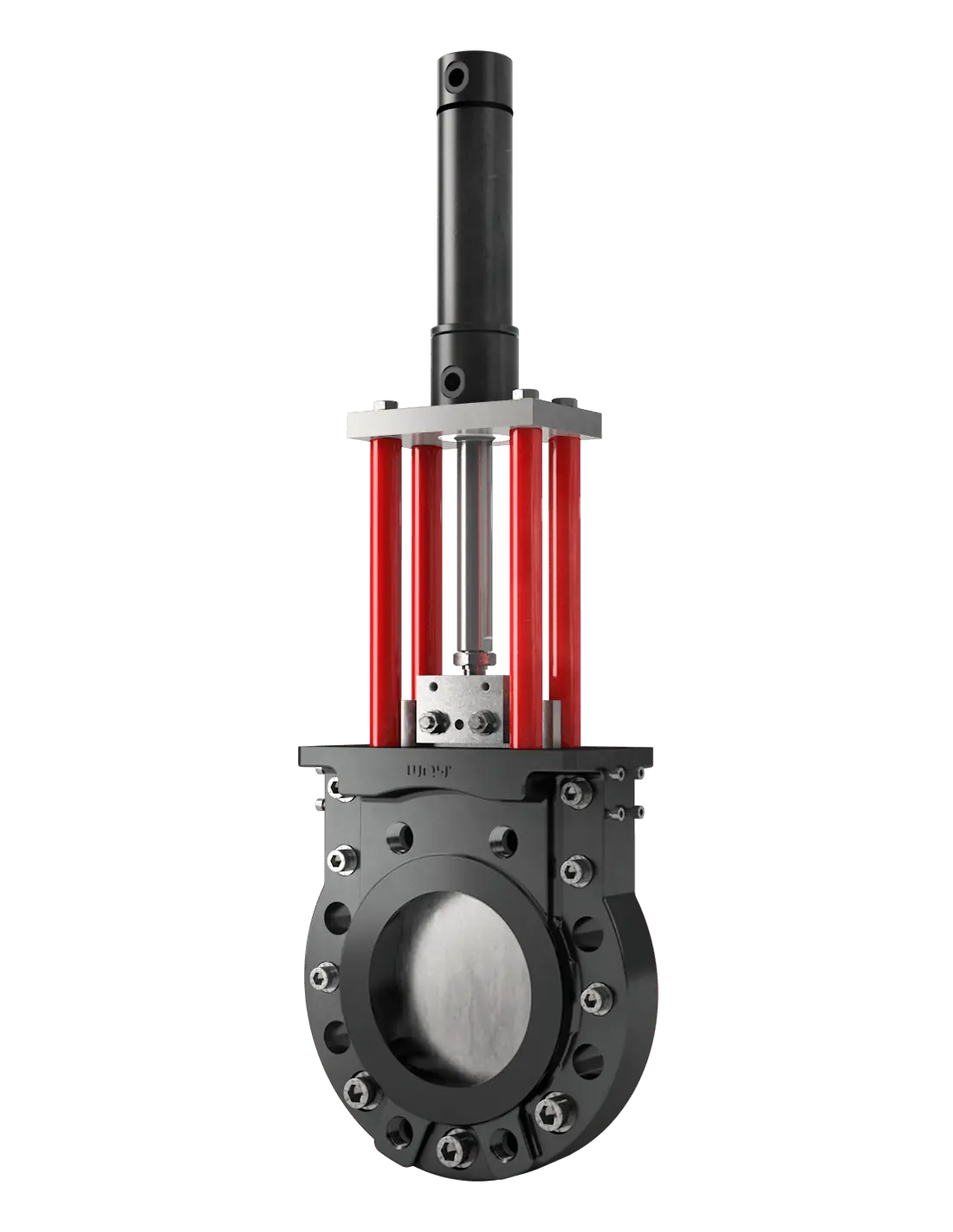

Μαχαιρωτή βαλβίδα Wey Valves τύπος MH

Μαχαιρωτή βαλβίδα WEY MH – PN25

Η σειρά MH είναι δικατευθυντική βαλβίδα απομόνωσης για εφαρμογές έως 25 bar με πολτούς, ιλύ, ιξώδη και στερεοφόρα μέσα. Η πλάκα οδηγείται σε όλη τη διαδρομή και υποστηρίζεται μηχανικά στην κλειστή θέση, ώστε να περιορίζεται η παραμόρφωση λόγω διαφορικής πίεσης.

Τεχνικά στοιχεία

  • Ονομαστικά μεγέθη: DN100–DN400
  • Πίεση λειτουργίας: έως 25 bar
  • Συνδέσεις: PN25, ASME Class 150 ή Class 300
  • Μήκος εγκατάστασης: EN 558 / ISO 5752, σειρά 16
  • Δοκιμή στεγανότητας: EN 12266-1, Leakage Rate A
  • Σώμα: EN-GJS-400-15 ή ανοξείδωτος χάλυβας 1.4408
  • Πλάκα: 1.4301 ή σκληρά επιχρωμιωμένο 1.4404
  • Στεγανοποίηση: NBR· διαθέσιμες επιλογές EPDM, FKM ή PTFE ανά μέσο και θερμοκρασία.

Η διπλή εγκάρσια στεγανοποίηση με δύο ξύστρες περιορίζει τη διαρροή προς την ατμόσφαιρα. Η κυκλική στεγανοποίηση της έδρας συγκρατείται μηχανικά, ενώ η γεωμετρία οδήγησης απομακρύνει επικαθίσεις προς τη ροή κατά το άνοιγμα.

Παραλλαγές ενεργοποίησης

  • MHA: χειροτροχός ή κωνικός μειωτήρας
  • MHC: πνευματικός κύλινδρος διπλής ενέργειας, 6–8 bar
  • MHE: ηλεκτρικός ενεργοποιητής
  • MHH: υδραυλικός κύλινδρος διπλής ενέργειας, τυπική πίεση λαδιού 120 bar.

Εφαρμογές

Μεταλλευτικοί πολτοί, tailings, νερό πυροσυσσωμάτωσης, οξέα και φωσφορικά, πίσσα, λύματα, χωνευμένη ιλύς, χαρτοπολτός και χημικά διαλύματα.

FAQ

Ποια είναι η διαφορά από τη σειρά MG;
Η MH καλύπτει έως 25 bar και χρησιμοποιεί μήκος σειράς 16, ενώ η MG καλύπτει έως 16 bar με μήκος σειράς 20.

Πώς αντιμετωπίζεται διαρροή από την εγκάρσια στεγανοποίηση;
Η επανασύσφιγξη γίνεται από τις τέσσερις πλευρικές βίδες κατά 1–2 στροφές, ομοιόμορφα, ώστε να μη σφηνώσει η πλάκα.

Τυποποίηση (Επιλογές)
  • DIN
  • ANSI
Υλικό Κατασκευής (Επιλογές)
  • EN-GJS-400-15 (Nodular Cast Iron)
  • 1.4301
  • 1.4404
  • 1.4408
Ονομαστική Πίεση (Επιλογές)
  • PN 25
Έδρα (Επιλογές)
  • NBR

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

The MH series is designed for extremely high pressures in particularly demanding applications. The original Wey design ensures optimal sealing in the seat and is 100% bubble-tight, regardless of pressure, medium, or on/off cycle.

Characteristics

  • Nominal sizes: 100 – 400 mm
  • Material: Stainless steel, Ductile iron, Special material
  • Pressure rating: 0 – 25 bar
  • Flange drilling: PN25, ANSI Class 150, ANSI Class 300
  • Face to face dimension: EN 558 series 16

Details

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

A unique transverse seal, consisting of a transverse seal profile and packing compound, makes the body bubble-tight towards the atmosphere.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

A mechanically retained round cord seal creates a bubble-tight shut off on the gate edge.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

Robust 4-post topwork for maximum load and a wide variety of actuator types.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

Most known pipe-cleaning methods (e.g., pigs, brush cylinders, etc.) can be used with the body bore, resulting in minimal pressure drops.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

With its optimized gate geometry, accumulated media is pushed out of the gate guide and flushed out into the bore by the increased flow.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The gate is mechanically guided over the full stroke.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

In the closed end position, the gate is also mechanically supported.

Application Areas

Mining

e.g. Coal dust, Mining slurry, Sinter water, Tailings, Acids and phosphates ...

Infrastructure

e.g. Waste water ...

Pulp and paper industry

e.g. Pulp Stock (Low to high density), Liquor (black, white, green), Chemical solutions, bleaching agents, Recycling tissue ...

Chemical and petrochemical industries

e.g. Viscous pastes, Granulates, Chemically contaminated waste water, Bitumen/tar ...

Coal fired power stations

e.g. Coal slurry ...

Waste water treatment plants

e.g. Raw water, Sludge, Digested sludge ...

Material Of Construction

PartCast IronStainless Steel
BodyEN-GJS-400-151.4408
Gate1.43011.4404*
SealNBRNBR
TopworkCarbon steelCarbon steel
Stem / Piston rod1.41041.4104

Other materials upon request  *hard chromed

Corrosion Protection

Body2 Comp. Epoxy-Polyamide Resin Primer, 2 Comp. Polyurethane-Enamel-Top Coat
Topwork2 Comp. Epoxy-Polyamide Resin Primer, 2 Comp. Polyurethane-Enamel-Top Coat
