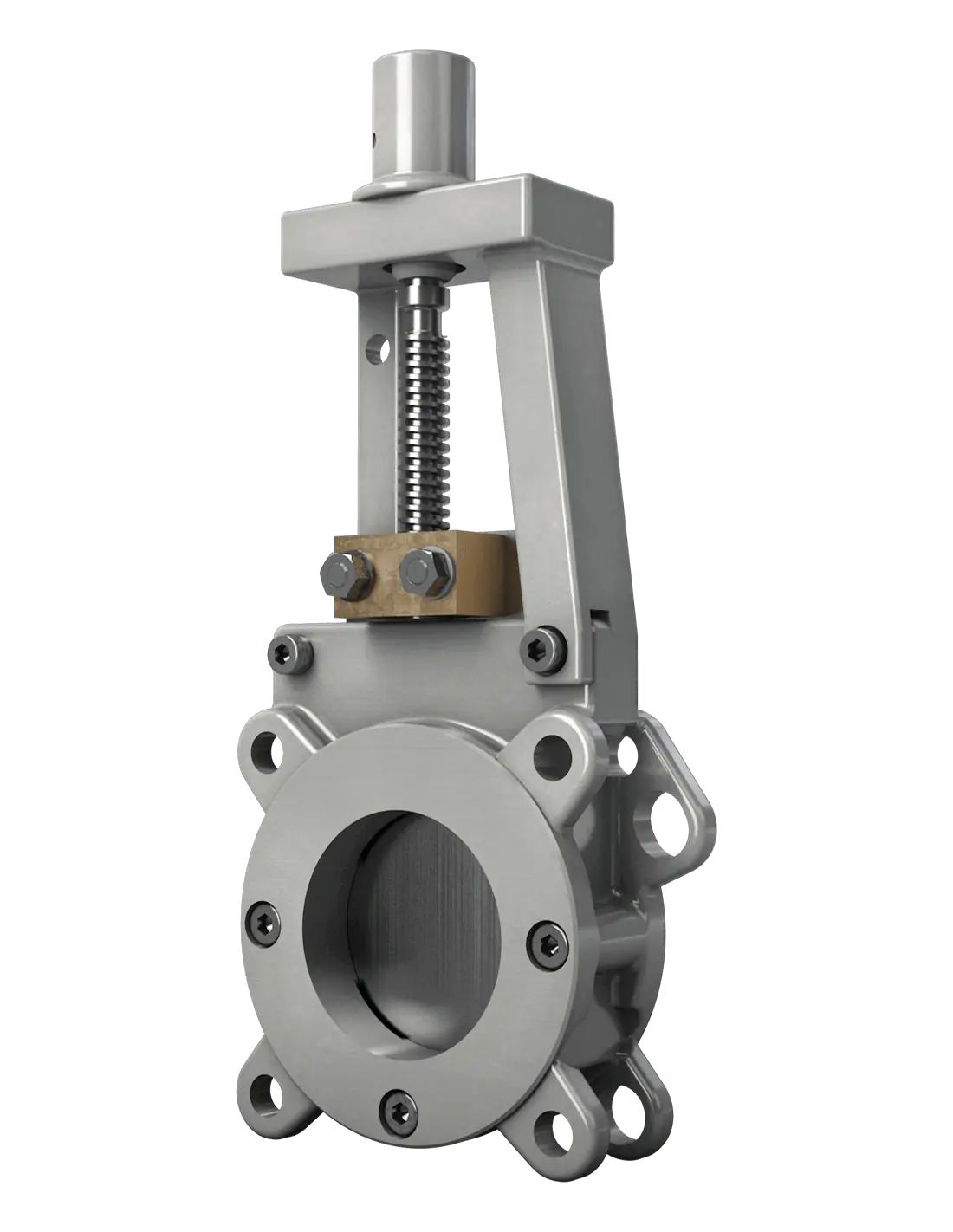

Μαχαιρωτή βαλβίδα Wey Valves τύπος TI3

Μαχαιρωτή βαλβίδα WEY TI3 – Απομόνωση πομπού στάθμης

Η σειρά TI3 έχει σχεδιαστεί για την απομόνωση πομπών στάθμης διαφορικής πίεσης σε δεξαμενές πολτού. Η μικρή διάσταση πρόσωπο-με-πρόσωπο περιορίζει τον νεκρό όγκο μεταξύ δεξαμενής και οργάνου, μειώνοντας τη συγκέντρωση στερεών που μπορεί να προκαλέσει λανθασμένη μέτρηση ή απόφραξη της σύνδεσης.

Τεχνικά στοιχεία

• Ονομαστικό μέγεθος: DN80 / 3″
• Πίεση λειτουργίας: 0–10 bar
• Σύνδεση: ASME/ANSI Class 150
• Μήκος εγκατάστασης: MSS-SP81
• Σώμα και πλάκα: ανοξείδωτος χάλυβας 316 ή 317
• Στέλεχος: ανοξείδωτος χάλυβας 430F
• Τυπική έδρα: Aflas
• Χειρισμός: μη ανερχόμενο στέλεχος με καρέ 1/2″
• Ασφάλιση ανοικτής και κλειστής θέσης κατά OSHA.

Η εγκάρσια στεγανοποίηση μπορεί να επανασυσφιχθεί υπό πίεση μέσω πλευρικών κοχλιών, χωρίς εκκένωση της δεξαμενής. Η πλάκα υποστηρίζεται μηχανικά στην κλειστή θέση, ενώ η γεωμετρία οδήγησης απομακρύνει συσσωρευμένο υλικό προς τη διατομή ροής.

Παραλλαγές και εξαρτήματα

• Χειρισμός με καστάνια 1/2″
• Σώμα ή πλάκα από Hastelloy C
• Έδρες FKM, PTFE ή Aflas
• Παρεμβύσματα PTFE, κατάλληλα για τρόφιμα ή χλώριο
• Μία ή δύο συνδέσεις έκπλυσης, ανάντη ή κατάντη
• Ειδική φλάντζα δεξαμενής ή προσαρμογέας ANSI Class 150.

Εφαρμογές

Δεξαμενές χαρτοπολτού χαμηλής ή υψηλής πυκνότητας, χημικά διαλύματα, λευκαντικά και διεργασίες όπου ο πομπός στάθμης πρέπει να αφαιρείται χωρίς εκκένωση της δεξαμενής.

FAQ

Χρησιμοποιείται ως γενική βαλβίδα γραμμής;
Όχι. Η TI3 προορίζεται ειδικά για απομόνωση πομπού διαφορικής πίεσης.

Πότε απαιτούνται συνδέσεις έκπλυσης;
Όταν το μέσο περιέχει στερεά που μπορούν να καθιζάνουν στην περιοχή της έδρας ή της σύνδεσης του οργάνου.
