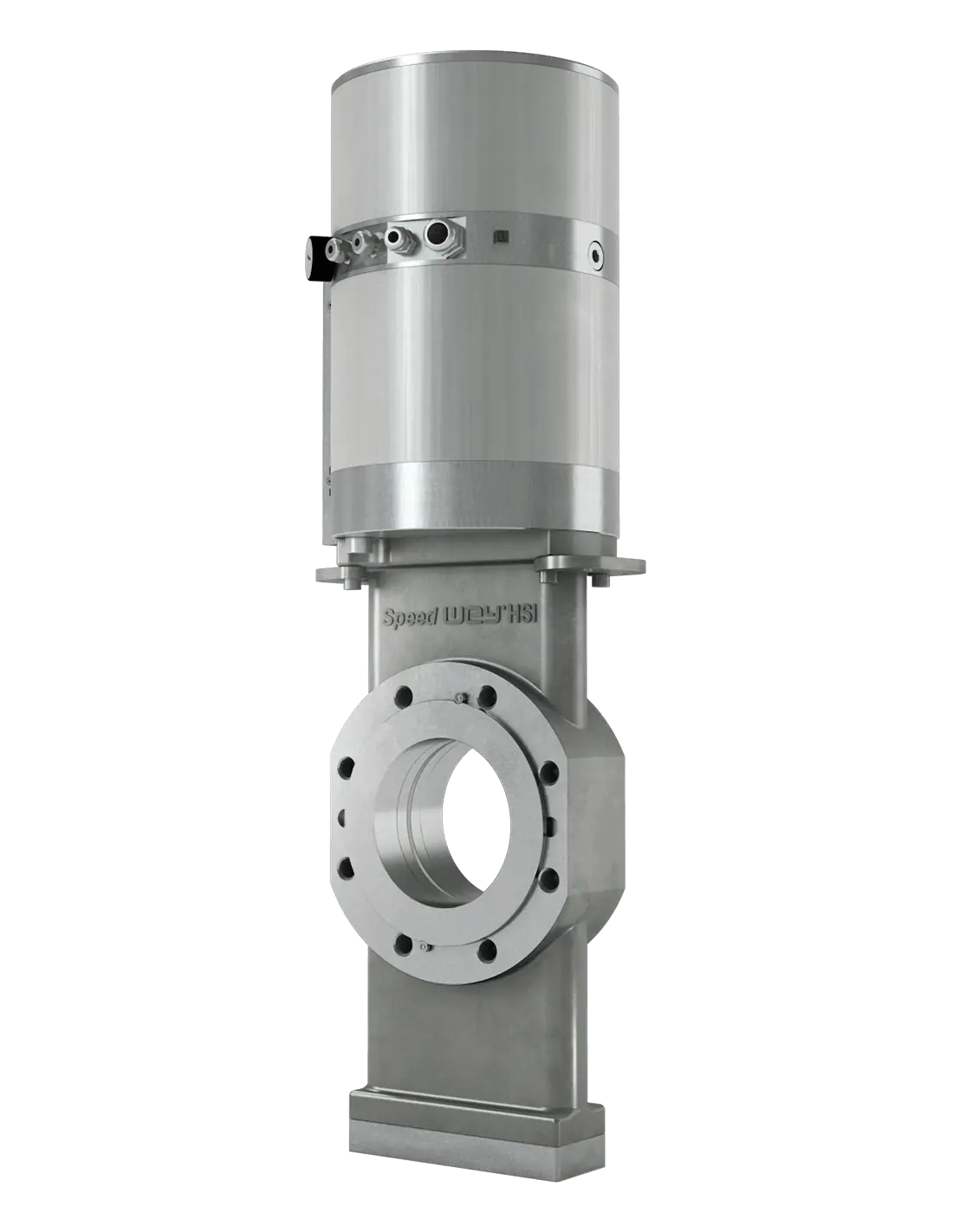

Μαχαιρωτή βαλβίδα Wey Valves τύπος HSI

Μαχαιρωτή βαλβίδα WEY HSI – High Speed Isolation

Η σειρά HSI χρησιμοποιείται για απομόνωση εκρήξεων σε αγωγούς με εύφλεκτη σκόνη ή μίγματα αερίου/αέρα. Με ηλεκτρικό σήμα από ανιχνευτή έκρηξης, ο πνευματικός μηχανισμός απελευθερώνει τον αέρα της ενσωματωμένης δεξαμενής και κλείνει την πλάκα πριν από την άφιξη του μετώπου φλόγας ή πίεσης. Δεν προορίζεται για συμβατική ρύθμιση ή συχνή on/off λειτουργία.

Τεχνικά στοιχεία

• Ονομαστικά μεγέθη: DN100–DN400
• Πίεση λειτουργίας: έως 16 bar
• Αντοχή σε κρουστική πίεση έκρηξης: έως 24 bar
• Θερμοκρασία μέσου: 0–100°C
• Θερμοκρασία περιβάλλοντος: –20 έως +55°C
• Συνδέσεις: PN16 ή ASME Class 150

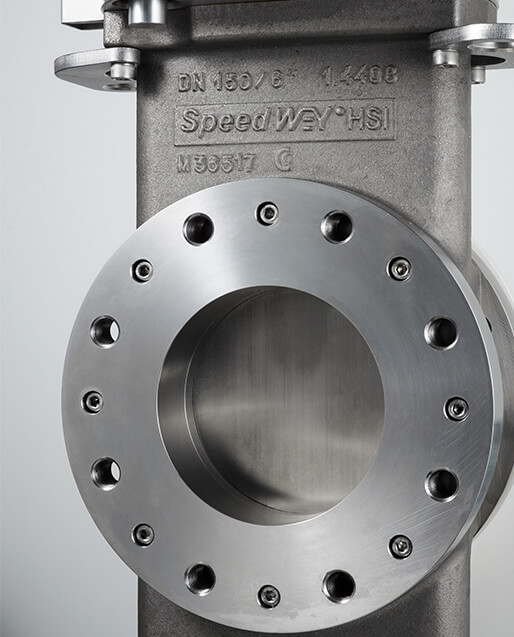

• Σώμα: ανοξείδωτος χάλυβας 1.4408
• Πλάκα: τιτάνιο 3.7165

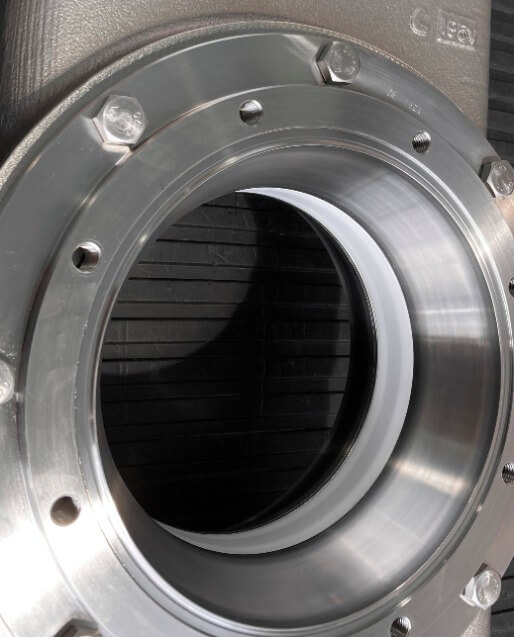

• Στεγανοποίηση: PTFE με δευτερεύουσα στεγανοποίηση NBR
• Αέρας οργάνων: 5–8 bar, ξηρός και φιλτραρισμένος κατά ISO 8573-1 class 4/5

Ο χρόνος ταχείας απόφραξης εξαρτάται από το DN και την πίεση της δεξαμενής. Για DN100 είναι 23 ms στα 6 bar, ενώ οι καταγεγραμμένες τιμές της σειράς κυμαίνονται περίπου από 19 έως 58 ms. Η απόσταση εγκατάστασης υπολογίζεται μαζί με τον χρόνο απόκρισης του συστήματος ανίχνευσης.

Ενεργοποίηση και παραλλαγές

• Πνευματικός κύλινδρος ταχείας απόφραξης

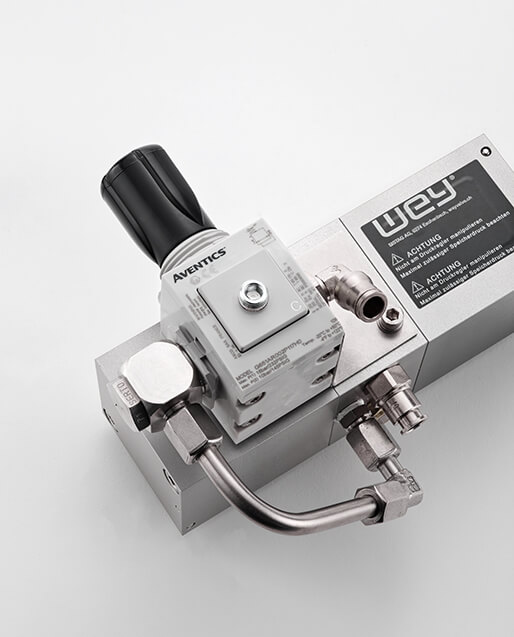

• Ενσωματωμένη δεξαμενή πεπιεσμένου αέρα
• Ηλεκτρομαγνητική ενεργοποίηση 24 VDC
• Προαιρετικός booster για μειωμένο χρόνο κλεισίματος
• Έκδοση HSI-H με επένδυση PTFE, συνδέσεις DIN 11864-2 και στεγανοποιήσεις σιλικόνης FDA

Εφαρμογές

Γραμμές μεταφοράς σκόνης, αλευρόσκονης και εύφλεκτων μιγμάτων σε χημικές, πετροχημικές, φαρμακευτικές και βιομηχανίες τροφίμων.

FAQ

Τι απαιτείται μετά από ενεργοποίηση λόγω έκρηξης;
Αποσυμπίεση, αφαίρεση και πλήρης επιθεώρηση της βαλβίδας, αντικατάσταση στεγανοποιήσεων και νέα δοκιμή λειτουργίας και διαρροής.

Συμμόρφωση;
PED 2014/68/ΕΕ, Οδηγία Μηχανών 2006/42/ΕΚ, EN 14460 και πιστοποίηση ATEX ανά διαμόρφωση.
