Μαχαιρωτή βαλβίδα Wey Valves τύπος MF

Μαχαιρωτή βαλβίδα WEY MF – Κεντρική φλάντζα

Η σειρά MF είναι δικατευθυντική βαλβίδα απομόνωσης για υγρά, ιλύ, πολτούς, σκόνες και κοκκώδη μέσα. Η γεωμετρία του σώματος περιορίζει τη συσσώρευση στερεών στην περιοχή οδήγησης, ενώ η πλάκα υποστηρίζεται μηχανικά σε όλη τη διαδρομή και στην κλειστή θέση.

Τεχνικά στοιχεία

  • Ονομαστικά μεγέθη σειράς: DN50–DN2000

  • Τυπική πίεση: DN50–300 έως 10 bar, DN350–400 έως 6 bar, DN450–1600 έως 4 bar

  • Συνδέσεις: PN6, PN10, PN16, ASME Class 150, BS10-D/E ή AS2129-D/E

  • Μήκος εγκατάστασης: EN 558 / ISO 5752, σειρά 20

  • Δοκιμή στεγανότητας: EN 12266-1, Leakage Rate A

  • Σώμα: EN-GJS-400-15 για DN50–400 και EN-GJL-250 για DN450–1600

  • Πλάκα: ανοξείδωτος χάλυβας 304

  • Στεγανοποίηση: NBR· προαιρετικά EPDM, FKM ή PTFE

Η εγκάρσια στεγανοποίηση ελέγχει τη διαρροή προς την ατμόσφαιρα και επανασυσφίγγεται από πλευρικές βίδες χωρίς αφαίρεση της βαλβίδας. Η σύσφιγξη πρέπει να γίνεται συμμετρικά, ώστε να μην προκληθεί εμπλοκή της πλάκας.

Παραλλαγές ενεργοποίησης

  • MFA: χειροτροχός ή κωνικός μειωτήρας

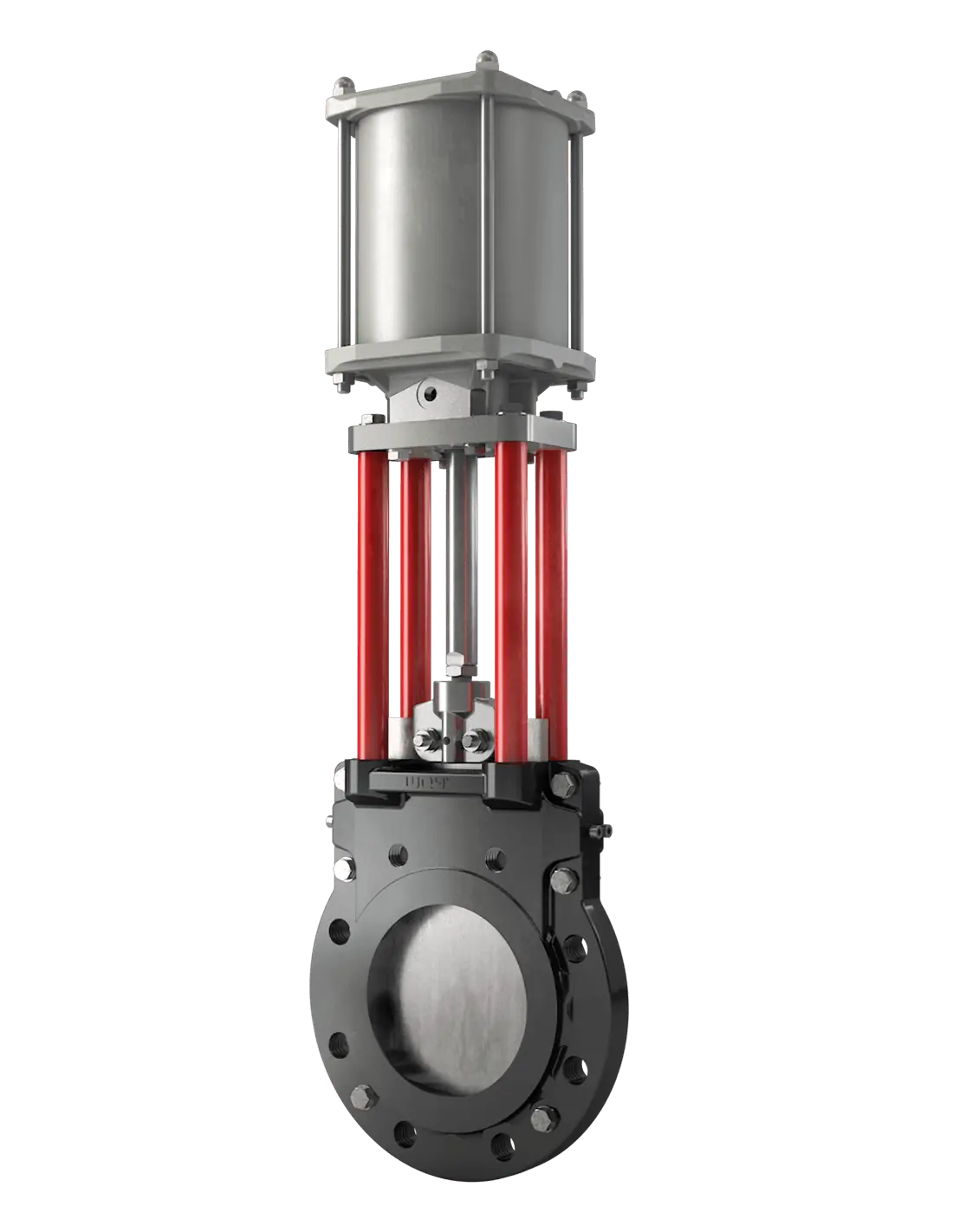

  • MFC: πνευματικός κύλινδρος, παροχή αέρα 6–8 bar

  • MFE: ηλεκτρικός ενεργοποιητής με ανερχόμενο στέλεχος

  • Υδραυλικός κύλινδρος κατόπιν διαστασιολόγησης

Εφαρμογές

Λύματα και ιλύς, χαρτοπολτός, βιοαέριο, μεταλλευτικοί πολτοί, τέφρα, ασβεστόσκονη, τσιμέντο, κοκκώδη υλικά και ιξώδη προϊόντα.

FAQ

Πώς καθορίζεται η φορά εγκατάστασης;
Η λειτουργία είναι δικατευθυντική, αλλά σε πίεση 60–100% της ονομαστικής πρέπει να τηρείται η προτιμώμενη φορά πίεσης.

Μπορεί να εγκατασταθεί ως τερματική βαλβίδα;
Ναι, με κατάλληλη ταξινόμηση PED· η πίεση περιορίζεται στο 73% της ονομαστικής σε θερμοκρασία περιβάλλοντος.

Τυποποίηση (Επιλογές)
  • DIN
  • ANSI
Υλικό Κατασκευής (Επιλογές)
  • EN-GJL-250
  • EN-GJS-400-15 (Nodular Cast Iron)
  • 1.4301
Ονομαστική Πίεση (Επιλογές)
  • PN 6
  • PN 10
  • PN 16
Έδρα (Επιλογές)
  • NBR

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

The MF is a universally applicable knife gate valve with a central flange design that will just about satisfy the customer's every need. As well as featuring the integrated Wey sealing system, the robust, modular design of the series is particularly advantageous. Choose from a variety of materials, add-on parts, and actuator options across the entire nominal size range. A true all-rounder.

Characteristics

  • Nominal sizes: 50 – 2000 mm
  • Material: Cast iron, Ductile iron
  • Pressure rating: 0 – 10 bar
  • Flange drilling: PN6, PN10, PN16, ANSI Class 150, BS10-D, BS10-E, AS2129-D, AS2129-E
  • Face to face dimension: EN 558 series 20

Details

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

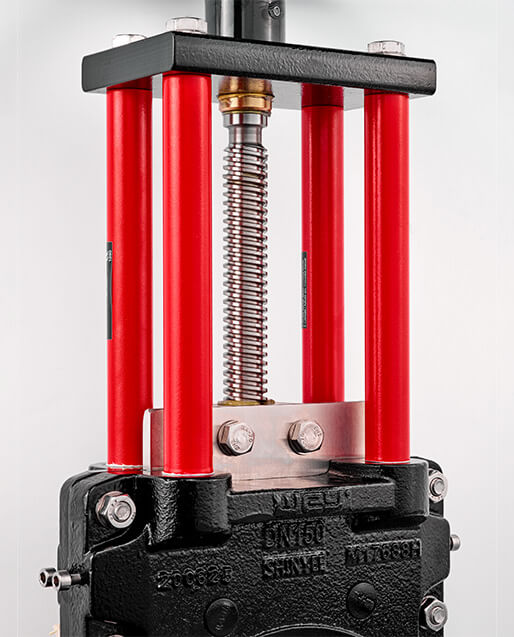

Robust 4-post topwork for maximum load and a wide variety of actuator types.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

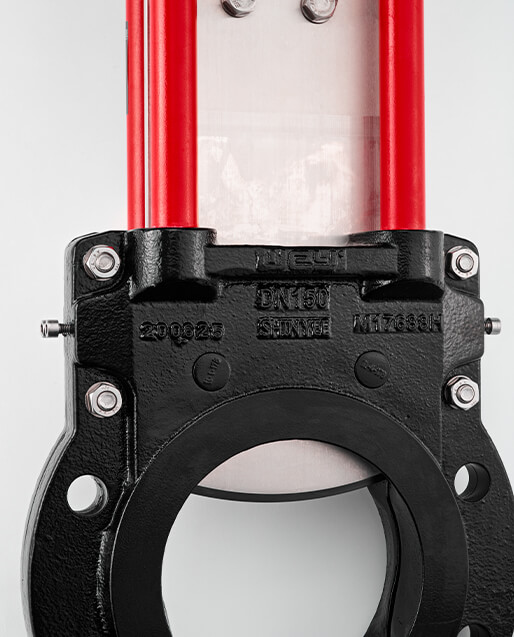

A unique transverse seal, consisting of a transverse seal profile and packing compound, makes the body bubble-tight towards the atmosphere.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The transverse seal can be repacked at any time and under full pressure using the lateral packing screws.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

A mechanically retained round cord seal creates a bubble-tight shut off on the gate edge.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

Optimized chest design to minimize the build-up of solids due to gate geometry.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

With its optimized gate geometry, accumulated media is pushed out of the gate guide and flushed out into the bore by the increased flow.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

The gate is mechanically guided over the full stroke.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

In the closed end position, the gate is also mechanically supported.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

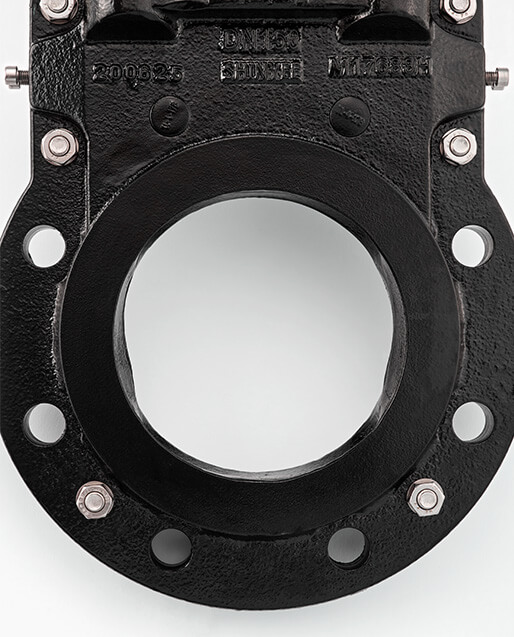

Most known pipe-cleaning methods (e.g., pigs, brush cylinders, etc.) can be used with the body bore, resulting in minimal pressure drops.

The robust metal yoke enables the optimal, simple assembly of mechanical or inductive limit switches. The yoke can be removed from one side. This makes it easier to access the mechanical parts.

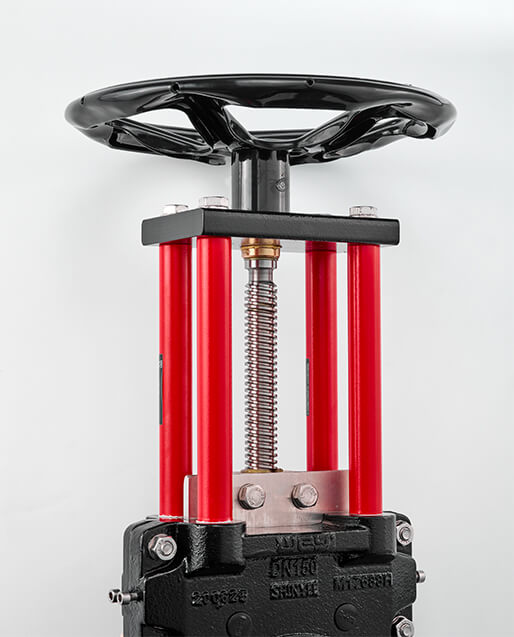

The non-rising stem in the manual actuator saves space and provides good mechanical power transmission.

Application Areas

Biogas plants

e.g. Food waste, Household waste, Wood chips, Manure, Substrates, Other renewable resources ...

Chemical and petrochemical industries

e.g. Viscous pastes, Granulates, Chemically contaminated waste water, Bitumen/tar ...

Coal fired power stations

e.g. Coal dust, Coal slurry, Lime powder, Flue ash ...

Waste water treatment plants

e.g. Waste water, Raw water, Sludge, Digested sludge, Floating sludge ...

Cement industry

e.g. Cement, Lime powder ...

Mining

e.g. Coal dust, Mining slurry, Sinter water, Tailings, Acids and phosphates ...

Infrastructure

e.g. Waste water, Rainwater, Industrial water, Mixed water ...

Pulp and paper industry

e.g. Pulp Stock (Low to high density), Liquor (black, white, green), Chemical solutions, bleaching agents, Recycling tissue ...

Water treatment

e.g. Seawater, Saltwater ...

Material Of Construction

PartCast IronStainless Steel
BodyEN-GJS-400-15EN-GJL-250
Gate1.43011.4301
SealNBRNBR
TopworkCarbon steelCarbon steel
Stem / Piston rod1.41041.4104

Other materials upon request

Corrosion Protection

Body2 Comp. Epoxy-Polyamide Resin Primer, 2 Comp. Polyurethane-Enamel-Top Coat
Topwork2 Comp. Epoxy-Polyamide Resin Primer, 2 Comp. Polyurethane-Enamel-Top Coat
