Βάνα πεταλούδας τροφίμων MEI BR / BRT

Η MEI BR/BRT είναι υγειονομική βάνα πεταλούδας για γραμμές τροφίμων, ποτών και καθαρών υγρών διεργασίας, με χρήση κυρίως για on/off απομόνωση και απλό throttling. Η σειρά καλύπτει DN100–DN400 και διαθέτει σώμα/δίσκο από ανοξείδωτο SS 316L / EN 1.4404.

Κατασκευή και επιφάνειες

Άνω και κάτω φλάντζα: EN 1.4404 / AISI 316L
Δίσκος: EN 1.4404 / AISI 316L
Support: EN 1.4403 / AISI 304
Bushings: PTFE
Εσωτερικό φινίρισμα: mirror polished, Ra <0,1
Εξωτερικό φινίρισμα: satin, Ra <0,8
Προαιρετικά: electropolished ή ειδικό φινίρισμα κατόπιν ζήτησης

Έδρες και επιλογή στεγανοποίησης

Η σειρά διατίθεται με food-grade silicone seat κατά FDA 177.2600, EPDM seat ή PTFE shell με εσωτερικό silicone ή EPDM. Η επιλογή έδρας πρέπει να γίνεται βάσει προϊόντος, θερμοκρασίας, CIP χημικών, pH, λιπαρών και χρόνου επαφής. Τα εξαρτήματα των εκδόσεων silicone/EPDM δεν είναι εναλλάξιμα με τα εξαρτήματα των PTFE εκδόσεων.

BR και BRT

Η BR και η BRT διαφοροποιούνται κυρίως στη γεωμετρία/τύπους σύνδεσης. Η BR εμφανίζεται με συνδέσεις SX, SR, DC, CX, CR, DR, ενώ η BRT με CXTW, CRTW, DCT, CXT, CRT, DRT. Η επιλογή πρέπει να συμφωνεί με το πρότυπο σωλήνωσης, τη δυνατότητα αποσυναρμολόγησης και τις απαιτήσεις καθαρισμού.

Αυτοματισμός και ροπές

Η άνω φλάντζα είναι ISO 5211: F05 για DN100–DN250, F07 για DN300 και F10 για DN350–DN400. Η σειρά μπορεί να εξοπλιστεί με πνευματικό actuator, proximity limit switches και solenoid valves. Οι ενδεικτικές ροπές είναι 30–200 Nm για silicone seat και 40–220 Nm για PTFE seat.

FAQ

Είναι control valve;
Όχι. Χρησιμοποιείται για απομόνωση ή περιορισμένο throttling σε χαμηλή ΔP.

Τι ελέγχεται στην παραγγελία;
DN, τύπος BR/BRT, σύνδεση, seat material, actuator, feedback, solenoid valve και απαίτηση επιφανειακού φινιρίσματος.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

2025 Catalogue

Περιγραφή

Technical data

Edible silicone, EPDM or PTFE seat with silicone core or EPDM core

Semiflange and disc in AISI 316L

Easy to install, easy to clean especially in SR, CR and DR models

Series standard DN 100 – DN 400

Standard finish : interior polished to a mirror finish, exterior satin finish

Other finishes : on request

Wide range of accessories

All valves can be equipped with actuators, pneumatic, limit switches and solenoid valves

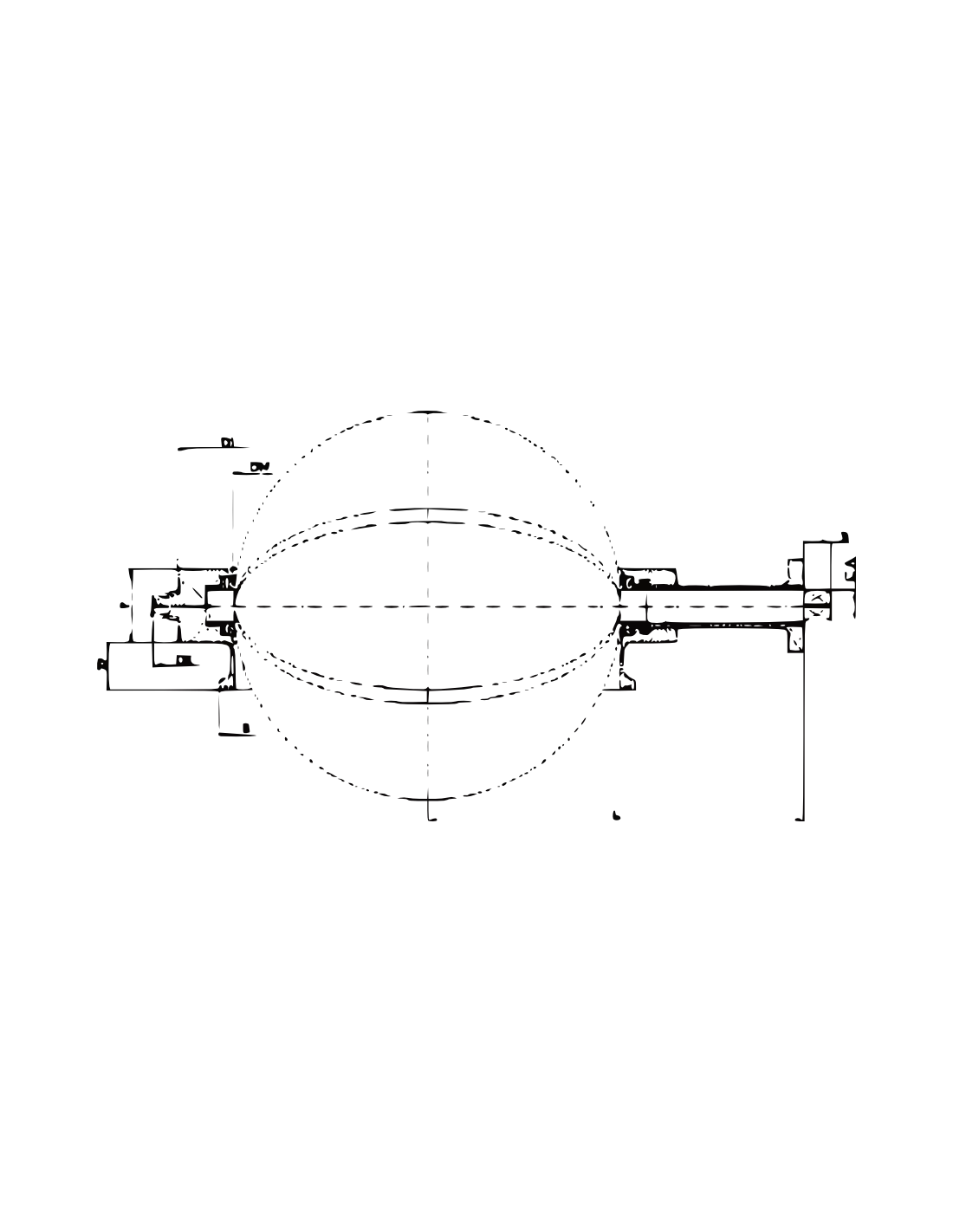

Dimensions

DN	D1	D2	F	L	A	B
100	150	180	36	131	11×11	16
150	200	230	40	177	11×11	16
200	31	280	40	202	24	16
250	300	330	44	227	14×14	16
300	350	380	46	254	17×17	19
350	400	430	390	291	22×22	24
400	450	500	50	316	24	24
