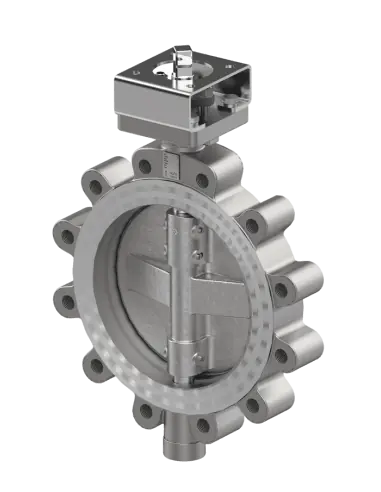

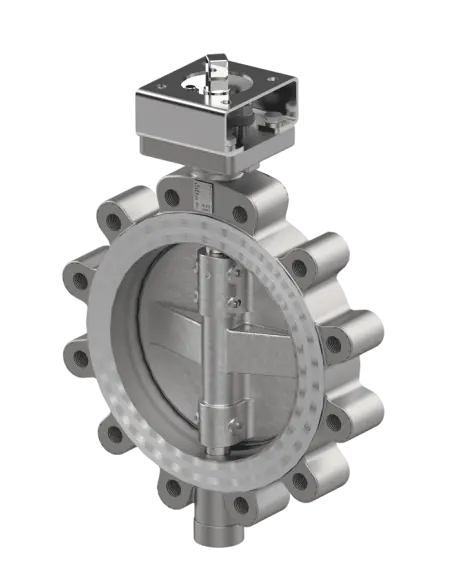

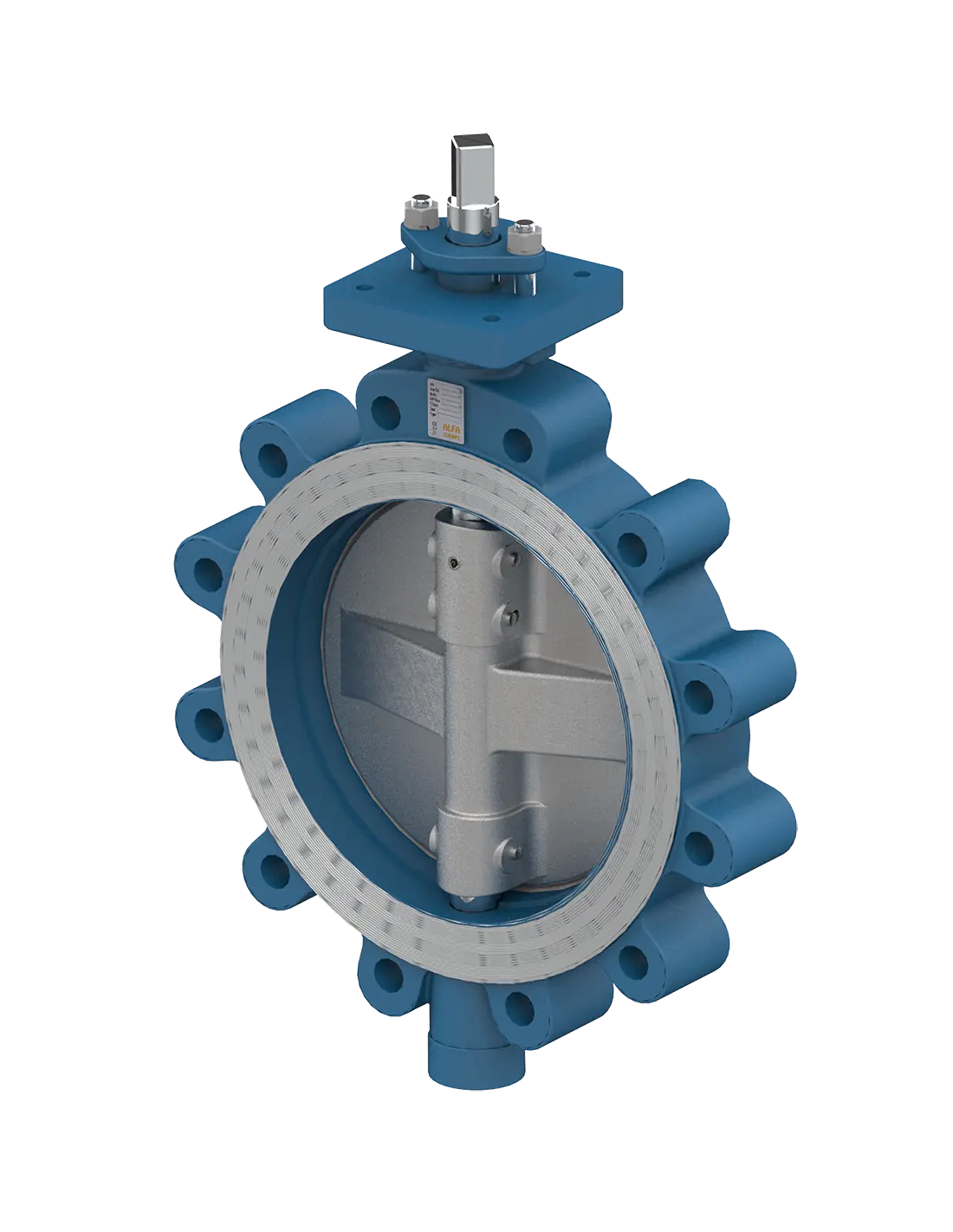

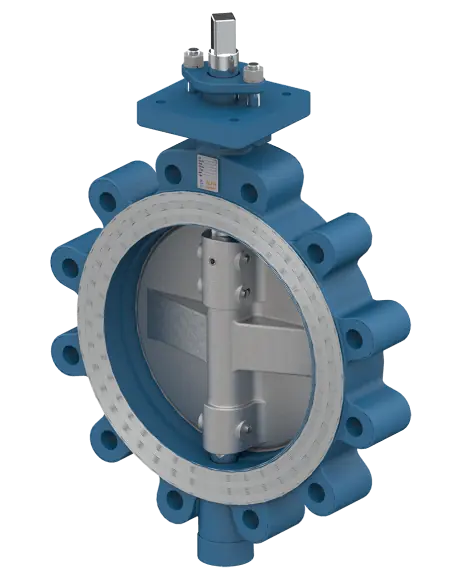

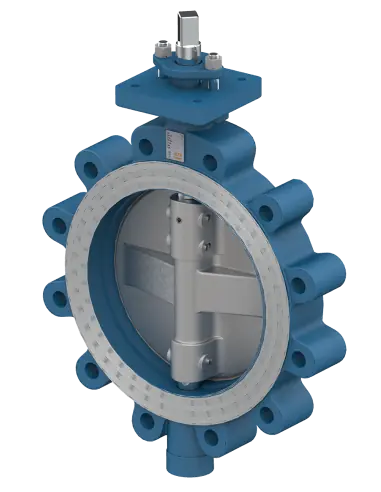

Η S97 είναι high-performance βάνα πεταλούδας τύπου lug, για γραμμές απομόνωσης όπου απαιτείται μεταλλικό σώμα με ωτίδες, μικρό face-to-face και δυνατότητα σύνδεσης actuator. Δεν πρέπει να συγχέεται με τη S97/3 triple offset· η S97 ανήκει στη σειρά high-performance και καλύπτει DN50–DN400.
Διαθέσιμα σώματα: EN-JS1030, ASTM A216 WCB, SS 1.4408, SD 2508.
Δίσκοι: SS 1.4408, 1.4470, aluminium bronze, SD 2507.
Άξονες: 17-4PH, Duplex F51, Super Duplex F53, C6300.
Έδρες: PTFE, RPTFE, RPTFE + SS316, metal seated.
Η S97 διατίθεται ως bare shaft ή με gearbox. Η επιλογή ενεργοποιητή πρέπει να γίνεται από DN, διαφορική πίεση κλεισίματος, seat material και απαιτούμενη ροπή. Η lug κατασκευή επιτρέπει βιδωτή συγκράτηση στη φλάντζα, αλλά οποιαδήποτε end-of-line χρήση πρέπει να επιβεβαιώνεται ανά πίεση και DN.
Κατάλληλη για βιομηχανικό νερό, θερμά υγρά, αέρα, ουδέτερα αέρια και συμβατές χημικές γραμμές με PTFE/RPTFE seat. Για ατμό, υψηλή θερμοκρασία ή συχνό throttling απαιτείται έλεγχος leakage class, θερμικής διαστολής, Kv/Cv και actuator torque.
Πότε επιλέγεται S97 αντί S96;
Όταν απαιτείται lug σώμα αντί wafer και μηχανική συγκράτηση με ωτίδες.
Είναι control valve;
Όχι ως βασική χρήση. Μπορεί να χρησιμοποιηθεί για περιορισμένο throttling μόνο μετά από έλεγχο ΔP, ταχύτητας, θορύβου και φθοράς seat.
Range: From DN50 - DN400
End connection: Lug type
Flange connection: JIS, DIN PN10/PN16 & ANSI 150#
Temperature range: -40° to +450 °C
Face to face: acc. EN 558.1 row 20
