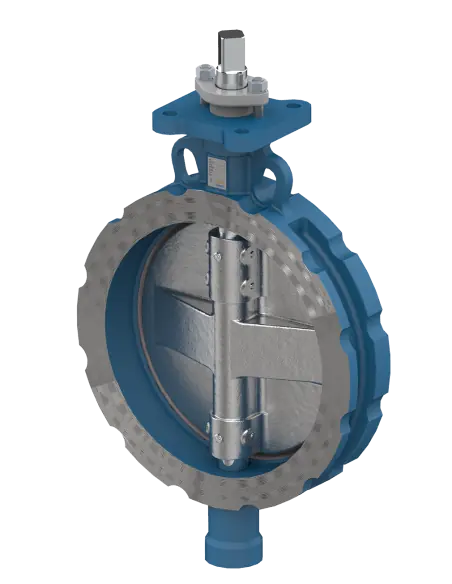

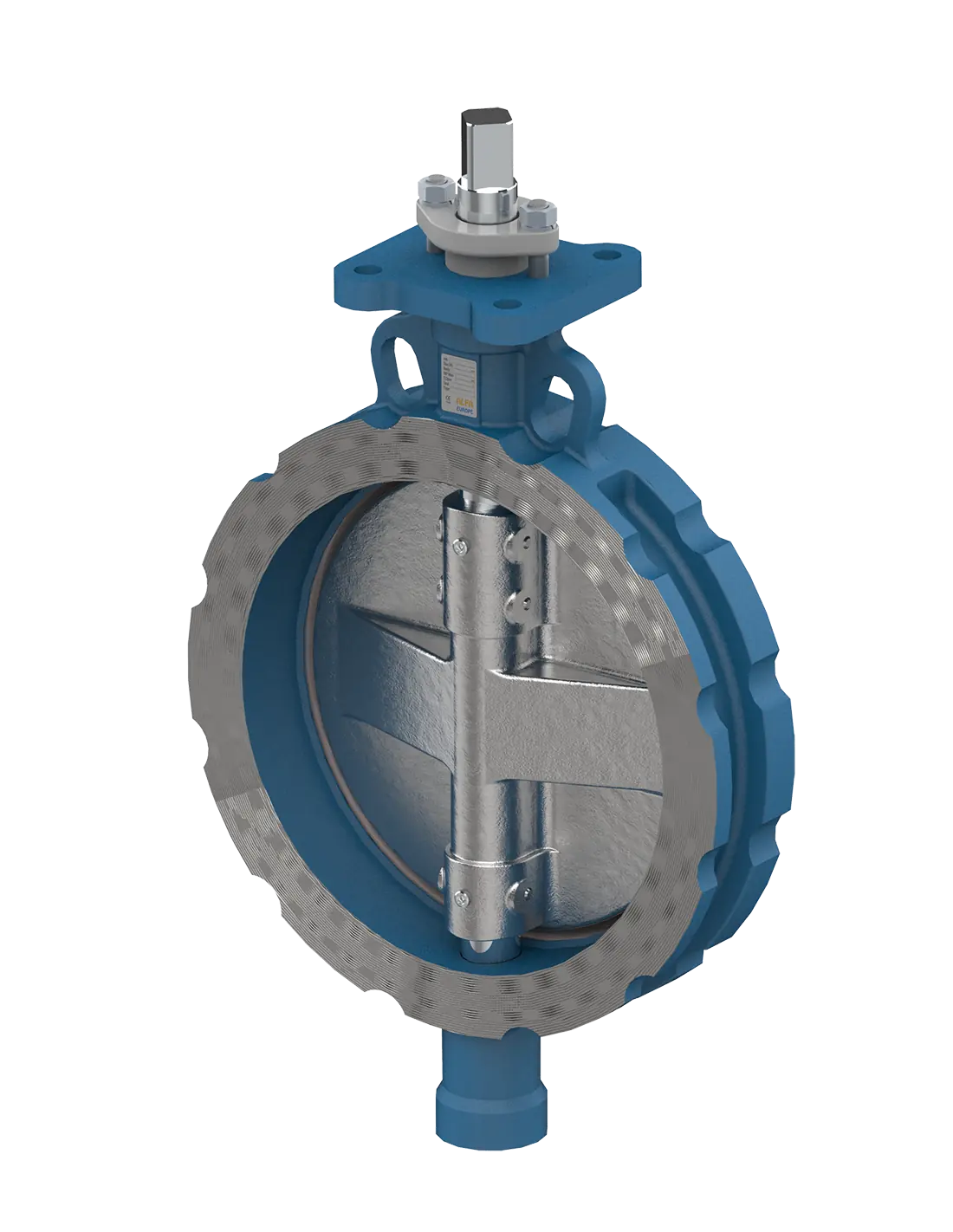

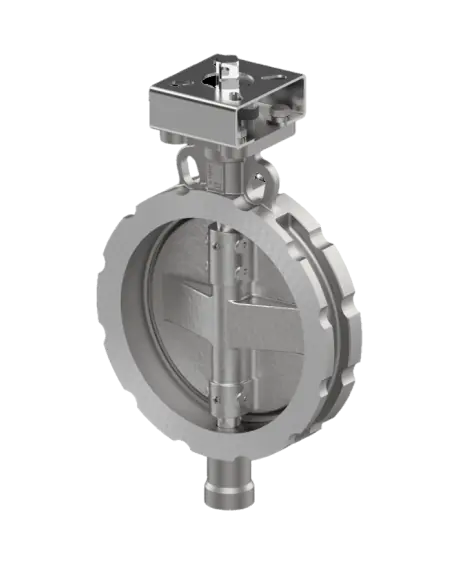

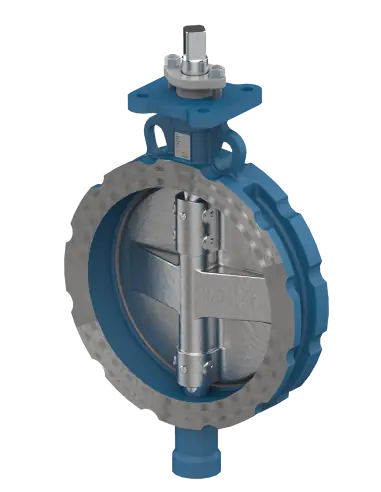

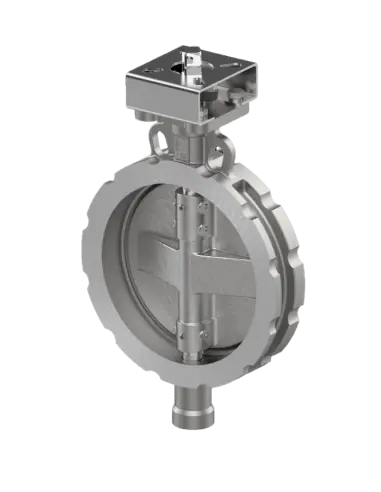

Η S96 είναι high-performance βάνα πεταλούδας τύπου wafer, για απομόνωση ροής σε βιομηχανικές γραμμές όπου απαιτείται χαμηλότερη τριβή έδρας και μεγαλύτερη αντοχή από μια συμβατική concentric butterfly valve με ελαστομερές liner. Η σειρά καλύπτει DN50–DN400, με μεγαλύτερες διαστάσεις κατόπιν ζήτησης.
Τα τεχνικά φύλλα δίνουν θερμοκρασία -40 έως +250 °C, ενώ η σελίδα προϊόντος αναφέρει -50 έως +450 °C. Για επιλογή πρέπει να επιβεβαιώνεται η επιτρεπτή θερμοκρασία από το πραγματικό seat και το υλικό trim.
Διαθέσιμες έδρες / στεγανοποιήσεις:
Σώμα: EN-JS1030, ASTM A216 WCB, SS 1.4408, SD 2508.
Δίσκος: SS 1.4408, 1.4470, aluminium bronze, SD 2507.
Άξονας: 17-4PH, Duplex F51, Super Duplex F53, C6300.
Η S96 διατίθεται ως bare shaft για actuator ή με gearbox. Η επιλογή ενεργοποιητή γίνεται από DN, διαφορική πίεση, seat material και απαιτούμενη ροπή.
Κατάλληλη για νερό διεργασίας, θερμά υγρά, χημικές γραμμές συμβατές με PTFE/RPTFE, αέρα, αέρια και βοηθητικά βιομηχανικά δίκτυα. Για ατμό, υψηλή θερμοκρασία ή συχνό throttling απαιτείται έλεγχος seat, leakage class, ΔP και actuator torque.
Πότε επιλέγεται S96 αντί απλής wafer;
Όταν απαιτείται high-performance seat design, μεγαλύτερη θερμοκρασιακή αντοχή ή χαμηλότερη φθορά στεγανοποίησης.
Είναι control valve;
Όχι ως βασική χρήση. Για ρύθμιση χρειάζεται έλεγχος Kv/Cv, θορύβου, cavitation και γωνίας λειτουργίας.
Range: From DN 50 (2”) up to DN 400 (16”) - larger sized on request
End connection: Wafer
Flange connection: JIS B 2211-5K and BB 2212-10K - ANSI B 16.5 – Class 150 and 300 - DIN 2501 PN-10 and 16
Temperature range: -50° up to +450 °C
Face to face: acc. EN 558-1 - ISO 5752 - API 609 A - BS 5155
