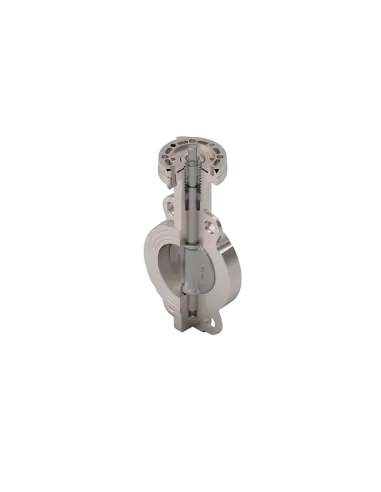

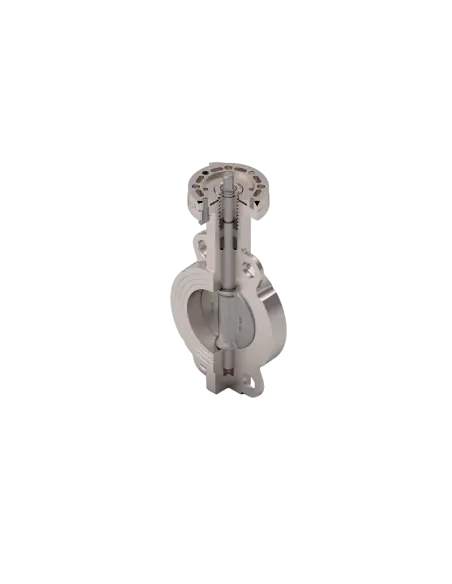

Βάνα πεταλούδας υψηλών απαιτήσεων TTV METAL-METAL

Βάνα πεταλούδας TTV Metal-Metal υψηλών απαιτήσεων

Η TTV Metal-Metal είναι βάνα πεταλούδας τύπου wafer για εφαρμογές υψηλής θερμοκρασίας όπου δεν απαιτείται 100% στεγανότητα. Η μεταλλική έδρα δεν λειτουργεί όπως ένα ελαστομερές liner· η τεχνική τεκμηρίωση αναφέρει leakage range 0,5–1% και tightness περίπου 99%, επομένως δεν πρέπει να επιλέγεται ως zero-leakage shut-off valve.

Τεχνικά χαρακτηριστικά

Εύρος: DN32–DN1600
Σύνδεση: wafer, εγκατάσταση μεταξύ φλαντζών
Φλάντζες: PN10/PN16, ANSI Class 150
Πρότυπα: EN 558 Series 20, ISO 5752 Series 20, API 609, EN 593
Φλάντζες σωλήνωσης: ISO 7005, DIN 2501, EN 1092-1, ANSI B16.5
Άνω φλάντζα: ISO 5211
Δοκιμή: EN 12266-1
Σώμα: EN-GJS-500
Βαφή: anticaloric coating

Πίεση και θερμοκρασία

Το manual αναφέρει μέγιστη πίεση σώματος 30 bar και τυπικό θερμοκρασιακό εύρος -10 έως +350 °C. Για λειτουργία από 200 °C και άνω προβλέπεται διάταξη με heat sink. Η επιλογή πρέπει να γίνεται με βάση τη θερμοκρασία σχεδιασμού, το μέσο, τη διαφορική πίεση και το αποδεκτό ποσοστό διαρροής.

Εγκατάσταση και λειτουργία

Σε αντίθεση με soft-seated butterfly valves, απαιτούνται κατάλληλα παρεμβύσματα μεταξύ βάνας και φλαντζών, συμβατά με τη θερμοκρασία και το ρευστό. Η ροή είναι αμφίδρομη, χωρίς απαίτηση συγκεκριμένης φοράς εγκατάστασης. Για DN450 και άνω συνιστάται ο άξονας να τοποθετείται οριζόντια.

Χειρισμός

Δέχεται χειρολαβή, μειωτήρα, πνευματικό, ηλεκτρικό ή υδραυλικό actuator μέσω ISO 5211. Η επιλογή actuator βασίζεται σε DN, θερμοκρασία, ΔP, ροπή λειτουργίας και απαιτούμενη συχνότητα χειρισμού.

Εφαρμογές

Κατάλληλη για υψηλή θερμοκρασία, θερμά αέρια και διαβρωτικές αέριες εγκαταστάσεις, όπου είναι αποδεκτή μικρή διαρροή. Δεν είναι κατάλληλη για εφαρμογές που απαιτούν πλήρη απομόνωση χωρίς leakage.

Τυποποίηση (Επιλογές)

DIN
ANSI

Σύνδεση (Επιλογές)

Φλαντζωτή (τύπου φέτας)

Υλικό Κατασκευής (Επιλογές)

EN-GJS-500

Ονομαστική Πίεση (Επιλογές)

PN 10
PN 16

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Manufacturing range: DN32 - DN1600

Distance between flanges: EN 558 Series 20 - ISO 5752 Series 20 - API 609 - EN 593

Installation between flanges: PN10/16-ANSI150 Lbs.

Flanged: ISO 7005, DIN 2501, EN 1092-1, ANSI Class 150: ANSI B16.5

Upper flange connection: ISO 5211

Tests: EN 12266-1

Coating: Anticaloric

Leakage range: 0.5% - 1%

Properties

Certified and approved valves for different applications.
Bidirectional flow.
Self-cleaning.
Easy installation
Easy maintenance
Possibility of operation with different controls (lever control, reducer, pneumatic, electric, hydraulic actuator...)
Aerodynamic disc design that minimizes pressure loss.
Low operating torque.
Assembly starting with heat sink starting at 200ºC.
Certified anti-heat paint.

General applications

High temperature without the need for 100% tightness:
