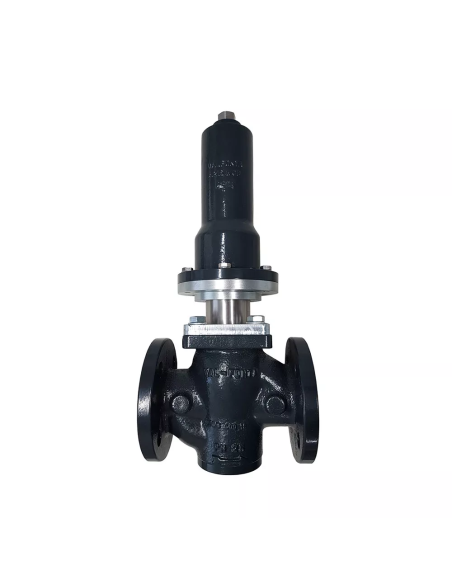

Μειωτής Πίεσης Πιλότου Valfonta με φυσούνα τύπος M2

Valfonta M2 με φυσούνα μειωτής πίεσης αυτοενεργός

Ο Valfonta M2 με φυσούνα, στο τεχνικό δελτίο ως M2F, είναι αυτοενεργός μειωτής πίεσης για διατήρηση downstream πίεσης όταν υπάρχουν μεταβολές στην upstream πίεση. Η βαλβίδα κλείνει όταν αυξάνεται η πίεση εξόδου. Δεν λειτουργεί ως ασφαλιστική βαλβίδα· όπου απαιτείται προστασία υπερπίεσης, τοποθετείται ανεξάρτητη ασφαλιστική βαλβίδα downstream.

Τεχνικά χαρακτηριστικά

• DN15–DN50.
• Συνδέσεις: φλάντζες DIN PN16–PN40, ANSI Class 150/300, σπειρώματα BSP/NPT.
• Υλικά σώματος: GGG40.3 PN25, bronze RG10 PN25, A216 WCB PN40, A351 CF3M PN40.
• Μέγιστη πίεση εισόδου: 25 barg.
• Περιοχές ρύθμισης: 1–4 και 3–10 barg στο τεχνικό δελτίο· η σελίδα προϊόντος αναφέρει και 0,2–2 barg.
• Kv: 3,5–32 m³/h για DN15–DN50.
• Μέγιστη διαφορική πίεση: 25 bar έως DN25, 16 bar για DN40–DN50.

Υλικά στεγανοποίησης και θερμοκρασία

Το trim είναι ανοξείδωτο AISI 316L. Η φυσούνα είναι ανοξείδωτη AISI 316Ti και έχει όριο 200°C. Η βασική στεγανοποίηση είναι graphited PTFE/GR, με επιλογές NBR, EPDM, FKM και PEEK. Τα όρια plug/seal είναι PTFE+GR ή PEEK έως 200°C, EPDM/FPM έως 150°C και NBR έως 80°C.

Μέσα και εφαρμογές

Κατάλληλος για ατμό, πεπιεσμένο αέρα, αέρια και υγρά. Τυπικές εφαρμογές: χαμηλές χρήσεις ατμού, εργαστηριακά χημικά δίκτυα, βιομηχανικό νερό, λύματα, πεπιεσμένος αέρας, sprinkler, fuel-oil, fire protection και inert gas systems. Για ατμό αναφέρεται μέγιστη θερμοκρασία έως 200°C και δεν απαιτείται δοχείο συμπύκνωσης.

Εγκατάσταση

Συνιστώνται οριζόντια σωλήνωση, φίλτρο upstream, μανόμετρα P1/P2, βάνες απομόνωσης και ασφαλιστική βαλβίδα downstream. Η βαλβίδα παραδίδεται με εσωτερική λήψη πίεσης· εξωτερική γραμμή ελέγχου διατίθεται προαιρετικά και συνδέεται τουλάχιστον 1 m ή 6 × DN downstream.
