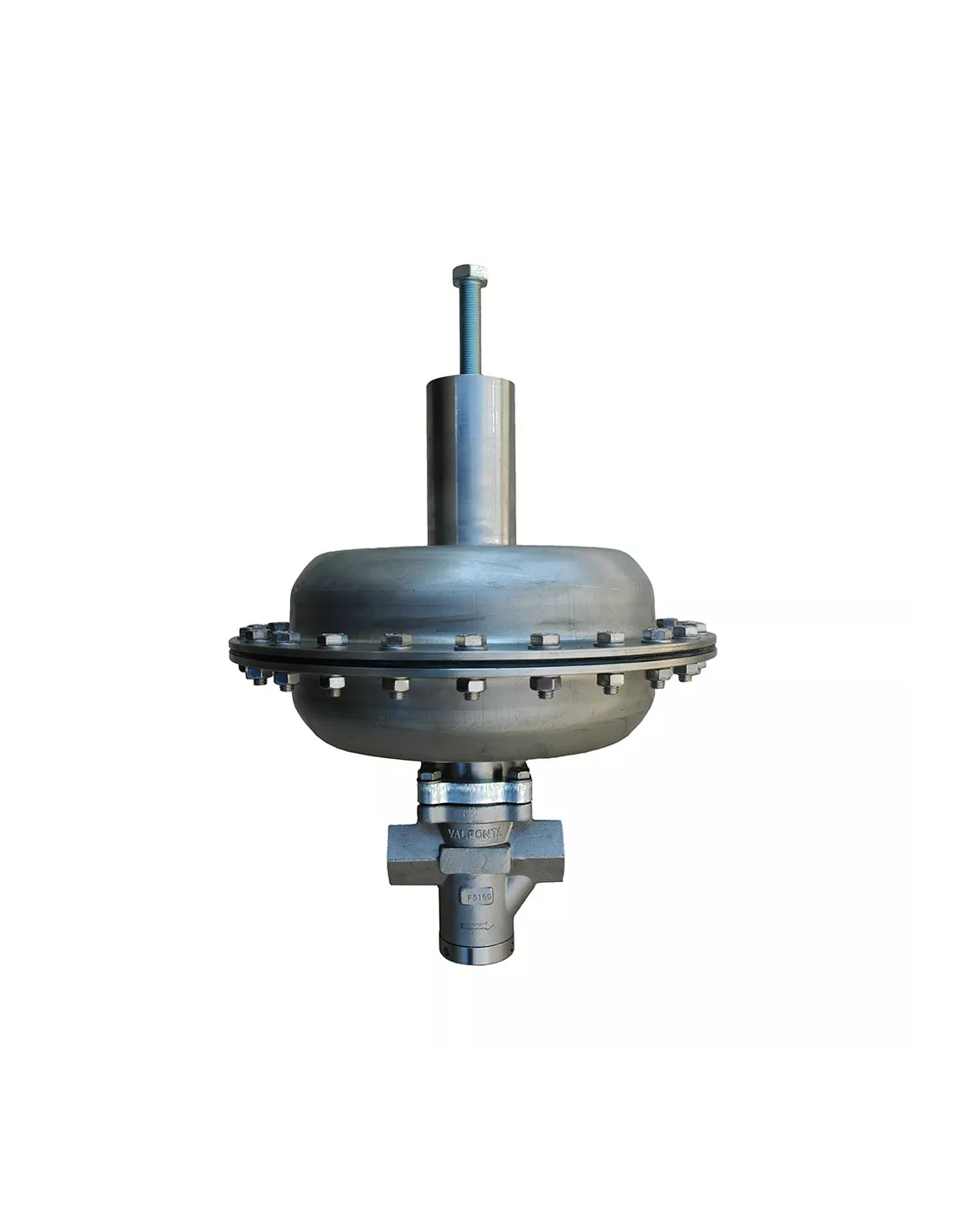

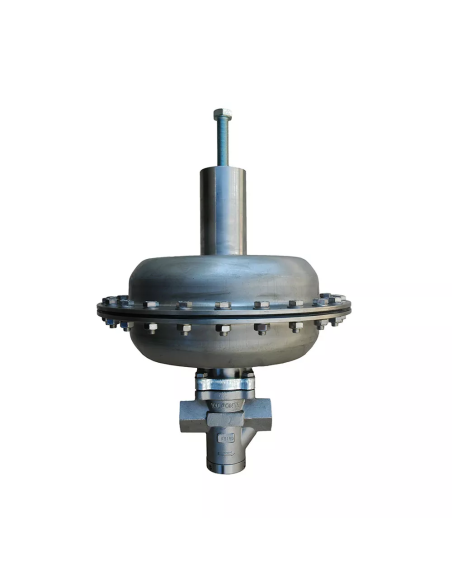

Μειωτής Πίεσης Πιλότου Valfonta τύπος PRV45

Valfonta PRV45 μειωτής πίεσης για χαμηλές πιέσεις εξόδου

Ο Valfonta PRV45 είναι αυτοενεργός μειωτής πίεσης με εξισορρόπηση μέσω διαφράγματος. Παρότι η εμπορική σελίδα τον κατατάσσει στους μειωτές πιλότου, το τεχνικό δελτίο τον περιγράφει ως self-actuating / direct action βαλβίδα. Η βαλβίδα κλείνει όταν η downstream πίεση υπερβεί το ρυθμισμένο set point.

Τεχνικά χαρακτηριστικά

• Μεγέθη: DN15–DN25 / 1/2”–1”.
• Συνδέσεις: BSP, NPT, φλάντζες EN ή ANSI.
• Προαιρετικά: clamp, SW ή BW κατόπιν τεχνικής επιλογής.
• Υλικό σώματος: ανοξείδωτος χάλυβας AISI 316L / CF3M.
• Προαιρετικό υλικό: Super Duplex.
• Trim και κάλυμμα: AISI 316L.
• PN25.
• Μέγιστη πίεση εισόδου: 16 bar στο τεχνικό δελτίο· η σελίδα προϊόντος αναφέρει 25 barg.
• Περιοχή ρύθμισης: 0,01–8 barg.
• Kv: 2 / 2,5 / 3,5 m³/h, με ειδικά Kv κατόπιν επιλογής.

Θερμοκρασία και μέσα

Για υγρά και αέρια το εύρος θερμοκρασίας είναι -20 έως +80°C. Για ατμό αναφέρεται λειτουργία έως 180°C. Κατάλληλα μέσα είναι ατμός, πεπιεσμένος αέρας, άζωτο, fuel-oil, νερό, ουδέτερα αέρια και υγρά Group 1 ή Group 2.

Εφαρμογές

Το PRV45 χρησιμοποιείται κυρίως όταν απαιτείται χαμηλή downstream πίεση, ειδικά σε αέρια. Τυπικές χρήσεις είναι χημικά εργαστήρια, sanitary εγκαταστάσεις, πεπιεσμένος αέρας, sprinkler systems, μικρές γραμμές ατμού και τοπικές μειώσεις πίεσης σε υγρά ή ουδέτερα αέρια.

Εγκατάσταση

Η βασική έκδοση έχει εσωτερική λήψη ελέγχου· η εξωτερική γραμμή ελέγχου είναι προαιρετική και απαιτείται σε εφαρμογές ατμού χαμηλής θερμοκρασίας. Σε ατμό, ο ενεργοποιητής τοποθετείται προς τα κάτω και απαιτείται δοχείο συμπύκνωσης όταν η θερμοκρασία υπερβαίνει τους 120°C. Η σύνδεση γραμμής ελέγχου πρέπει να απέχει τουλάχιστον 6 × DN από τη βαλβίδα.

Πρότυπα και τεκμηρίωση

Η τεκμηρίωση αναφέρει PED 2014/68/EU, κατάταξη Article 4 paragraph 3 χωρίς απαίτηση CE marking για DN15–DN25, καθώς και ATEX technical file LOM 14.034 U.
