Μειωτές Πίεσης Πιλότου

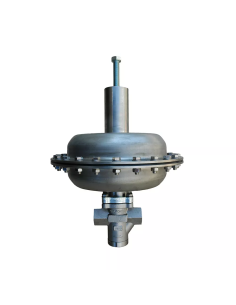

Οι μειωτές πίεσης πιλότου χρησιμοποιούνται για ρύθμιση κατάντη πίεσης σε δίκτυα ατμού, νερού, ουδέτερων αερίων και υγρών, όταν απαιτείται μεγαλύτερη σταθερότητα ελέγχου από έναν απλό μειωτή αμέσου δράσεως. Η λειτουργία βασίζεται σε κύρια βαλβίδα και πιλότο ρύθμισης: ο πιλότος ανιχνεύει τη δευτερεύουσα πίεση και μεταβάλλει την πίεση ελέγχου του ενεργοποιητή, ώστε το κύριο κλείστρο να προσαρμόζει τη διατομή ροής στο φορτίο κατανάλωσης. Η κατηγορία περιλαμβάνει σειρές Mankenberg DM/RP, Valfonta M2 και PRV45, καθώς και Miyawaki RE3 και RE10N για εφαρμογές ατμού.

Η επιλογή γίνεται με βάση πίεση εισόδου, απαιτούμενη πίεση εξόδου, λόγο μείωσης, παροχή, Kvs/Cv, ελάχιστη διαφορική πίεση, θερμοκρασία, μέσο λειτουργίας και συμπεριφορά φορτίου. Σε εγκαταστάσεις ατμού πρέπει να προβλέπονται φίλτρο, αποστράγγιση ανάντη, separator όπου απαιτείται, σωστή γραμμή sensing/impulse, προστασία από συμπύκνωμα στον πιλότο και κατάλληλη διάταξη ασφαλιστικής βαλβίδας κατάντη. Οι pilot-operated μειωτές είναι κατάλληλοι για σταθμούς μείωσης πίεσης, κλάδους διεργασιών, HVAC υποσταθμούς, εξοπλισμό τροφίμων, βαφεία, καθαριστικές διεργασίες και συστήματα όπου οι μεταβολές φορτίου επηρεάζουν τη σταθερότητα της δευτερεύουσας πίεσης.

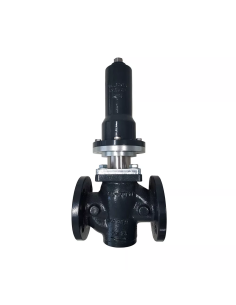

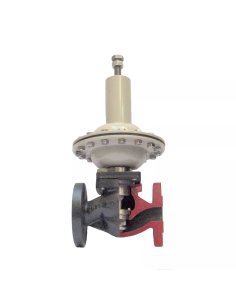

Διατίθενται εκδόσεις DIN, ANSI και JIS, με κλάσεις PN2.5 έως PN320, 150/300 lbs, 10K/16K/20K και 1,6 MPa, ανάλογα με τη σειρά. Οι συνδέσεις περιλαμβάνουν BSP, NPT, φλαντζωτές, aseptic και clamp. Τα υλικά περιλαμβάνουν ορείχαλκο, EN-GJS-400-18-LT, 1.0619, 1.4404, 1.4408, 1.4571, ASTM A216 WCB, ASTM A351 CF3M, cast iron, ductile cast iron, forged steel και ανοξείδωτες κατασκευές. Ενδεικτικά, η Valfonta M2 καλύπτει DN15–DN100, είσοδο έως 40 barg, ρύθμιση 0,02–16 barg και Kvs έως 115 m³/h, ενώ η Mankenberg DM 618 καλύπτει DN15–DN100, PN16–PN40, p2 0,3–10 bar και θερμοκρασία έως 130 °C.
