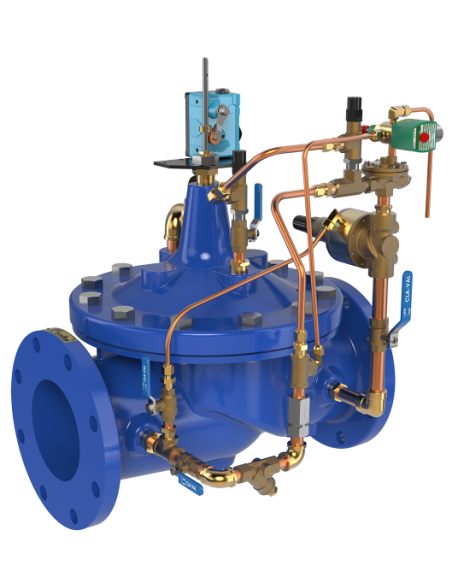

Υδραυλική βαλβίδα ελέγχου αντλίας και αντίθλιψης Cla-Val τύπος 60-32 & 660-32

Cla-Val 60-32 / 660-32 – Βαλβίδα ελέγχου αντλίας με back pressure

Η Cla-Val 60-32 / 660-32 είναι πιλοτικά ελεγχόμενη βαλβίδα κατάθλιψης booster αντλίας. Συνδυάζει έλεγχο εκκίνησης/παύσης αντλίας με ρυθμιζόμενη αντίθλιψη κατά τη λειτουργία.

Λειτουργία

Με την αντλία εκτός λειτουργίας, η βαλβίδα παραμένει κλειστή από την πίεση του δικτύου. Κατά την εκκίνηση, ενεργοποιείται η ηλεκτροβάνα CS3M και η βαλβίδα ανοίγει αργά, αυξάνοντας σταδιακά παροχή και πίεση μέχρι τη ρύθμιση back pressure. Στη διακοπή, η βαλβίδα κλείνει ελεγχόμενα και ο τερματικός X105LCW σταματά την αντλία όταν ολοκληρωθεί το κλείσιμο.

Τεχνικά στοιχεία

• Κύρια βαλβίδα: Hycheck 100-04
• Μεγέθη 60-32: DN100–DN400
• Διάταξη: globe ή angle
• Σύνδεση: φλαντζωτή ANSI
• Κλάσεις: ANSI 150 / 300
• Ρύθμιση back pressure: 0–75, 20–105, 20–200 ή 100–300 psi
• Θερμοκρασία νερού: έως 82 °C
• Ηλεκτροβάνα: 100–240 VAC/DC, 24–99 VAC/DC ή 2–24 VDC
• Μέγιστη ΔP ηλεκτροβάνας: 350 psi

Υλικά και στεγανοποίηση

Σώμα από σφαιροειδή χυτοσίδηρο ASTM A536, χυτοχάλυβα ASTM A216 WCB ή bronze UNS 87850. Δίσκος και διάφραγμα από Buna-N, άξονας και ελατήριο από ανοξείδωτο χάλυβα. Το pilot system διατίθεται σε low-lead bronze, ανοξείδωτο ή Monel.

Εφαρμογές

• αντλιοστάσια με πολλαπλές booster αντλίες
• δίκτυα ύδρευσης με απαίτηση ελάχιστης πίεσης στην κατάθλιψη
• βιομηχανικά δίκτυα νερού
• εγκαταστάσεις όπου απαιτείται αντεπιστροφή lift-type
• συστήματα με ηλεκτρικό interlock αντλίας/βαλβίδας

Σημεία επιλογής

Η επιλογή γίνεται από παροχή, επιτρεπτή απώλεια πίεσης, pressure class, εύρος ρύθμισης back pressure, υλικό trim και τάση ηλεκτροβάνας. Για προστασία από διακοπή ρεύματος προτείνεται χρήση surge anticipator 52-03 / 652-03.
