Βαλβίδες ελέγχου αντλiων

Οι υδραυλικές βαλβίδες ελέγχου αντλιών νερού χρησιμοποιούνται στην κατάθλιψη booster pumps και deep well pumps για ελεγχόμενη εκκίνηση, παύση και απομόνωση της αντλίας. Η λειτουργία τους περιορίζει απότομες μεταβολές παροχής και πίεσης, οι οποίες μπορούν να δημιουργήσουν υδραυλικό πλήγμα, αντίστροφη ροή, περιστροφή της αντλίας προς τα πίσω ή μηχανική καταπόνηση σε σωληνώσεις και εξαρτήματα.

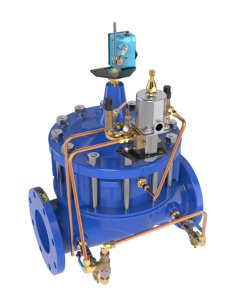

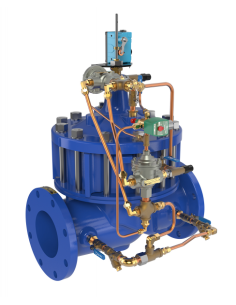

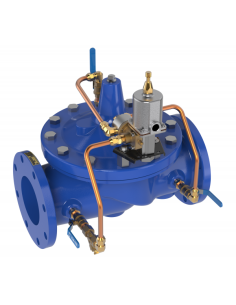

Στην κατηγορία περιλαμβάνονται υδραυλικά λειτουργούμενες βαλβίδες Cla-Val για booster pump control, back pressure control και deep well pump control, όπως οι σειρές 60-08, 60-11, 60-19, 60-BY, 60-32 / 660-32, 60-73 / 660-73, 61-02 / 661-02 και 61-47. Οι διαθέσιμες διαμορφώσεις αναφέρονται με τυποποίηση ANSI, φλαντζωτή σύνδεση, κλάσεις 150 lbs και 300 lbs, καθώς και σώματα από ορείχαλκο, ASTM A216 WCB ή σφαιροειδή χυτοσίδηρο.

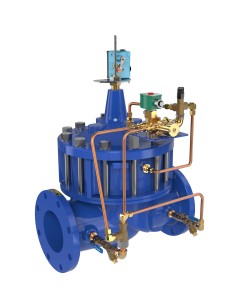

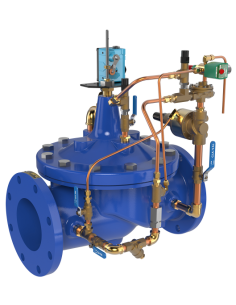

Η Cla-Val 60-08 τοποθετείται στην κατάθλιψη booster pumps και είναι pilot-operated βαλβίδα για περιορισμό pipeline surges κατά την εκκίνηση και διακοπή της αντλίας. Η 60-32 / 660-32 συνδυάζει pump control και adjustable back pressure, ενώ διαθέτει lift-type check λειτουργία για αυτόματο κλείσιμο σε απώλεια ισχύος ή αναστροφή πίεσης, προστατεύοντας την αντλία από back spinning.

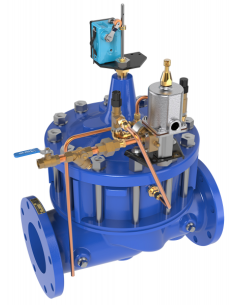

Για deep well pumps, οι 61-02 / 661-02 είναι diaphragm valves με solenoid pilot, ξεχωριστές ρυθμίσεις ταχύτητας ανοίγματος και κλεισίματος και limit switch στο στέλεχος για ηλεκτρικό interlock με τον κινητήρα της αντλίας. Η 61-47 λειτουργεί αυτόματα μέσω solenoid: με την εκκίνηση της αντλίας η βαλβίδα κλείνει σταδιακά, απορρίπτοντας αρχικά αέρα, άμμο και νερό από τη στήλη αντλίας πριν διοχετεύσει την παροχή στην κύρια γραμμή.

Κατά τη μελέτη πρέπει να ελέγχονται καμπύλη αντλίας, χρόνος εκκίνησης/παύσης, παροχή, διαφορική πίεση, απαιτούμενη αντίθλιψη, pilot lines, solenoids, φίλτρα, needle valves, διάφραγμα, έδρα και λογική interlock. Λανθασμένο sizing ή ρύποι στο pilot circuit μπορούν να προκαλέσουν καθυστέρηση απόκρισης, water hammer, hunting ή μη πλήρες κλείσιμο της βαλβίδας.
