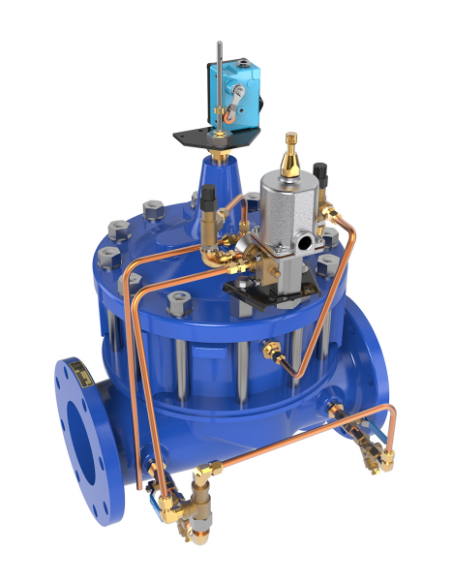

Υδραυλική βαλβίδα ελέγχου αντλίας ενίσχυσης Cla-Val τύπος 60-11 & 660-11

Cla-Val 60-11 / 660-11 – Βαλβίδα ελέγχου booster αντλίας

Η Cla-Val 60-11 / 660-11 είναι πιλοτικά ελεγχόμενη βαλβίδα για εγκατάσταση στην κατάθλιψη booster αντλίας. Χρησιμοποιεί την πίεση γραμμής για λειτουργία και μειώνει τα υδραυλικά πλήγματα κατά την εκκίνηση και παύση της αντλίας.

Ακολουθία λειτουργίας

Η αντλία εκκινεί με τη βαλβίδα κλειστή. Η ηλεκτροβάνα CSM11 ενεργοποιείται και η βαλβίδα ανοίγει αργά, αυξάνοντας σταδιακά την πίεση μέχρι το πλήρες μανομετρικό. Στη διακοπή, η ηλεκτροβάνα απο-ενεργοποιείται, η βαλβίδα κλείνει ελεγχόμενα και ο τερματικός X105LCW αποδεσμεύει τον εκκινητή της αντλίας.

Τεχνικά στοιχεία

• Κύρια βαλβίδα: 100-03 Powercheck
• Ενσωματωμένη αντεπιστροφή lift-type
• Μεγέθη 60-11: DN65–DN200
• Διάταξη: globe ή angle
• Σύνδεση: threaded ή φλαντζωτή, ανά μέγεθος
• Κλάσεις φλαντζών: ANSI 150 / 300
• Υλικά σώματος: ASTM A536, ASTM A216 WCB, UNS 87850 bronze
• Δίσκος / διάφραγμα: Buna-N, ενισχυμένο διάφραγμα
• Stem, nut, spring: ανοξείδωτος χάλυβας
• Θερμοκρασία νερού: έως 82 °C
• Μέγιστη πίεση ηλεκτροβάνας: 300 psi

Εφαρμογές

• αντλιοστάσια ύδρευσης
• booster pumps σε δίκτυα διανομής
• βιομηχανικά δίκτυα νερού
• εγκαταστάσεις με απαίτηση ηλεκτρικού interlock
• συστήματα με δυνατότητα SCADA μέσω PC-22D

Επιλογή βαλβίδας

Η διαστασιολόγηση γίνεται από την παροχή αντλίας και την αποδεκτή απώλεια πίεσης. Επιλέγεται το μικρότερο μέγεθος που καλύπτει την παροχή. Υπερδιαστασιολόγηση μειώνει την ικανότητα ελέγχου των μεταβατικών φαινομένων. Για πίεση κάτω από 10 psi απαιτείται τεχνικός έλεγχος εφαρμογής.
