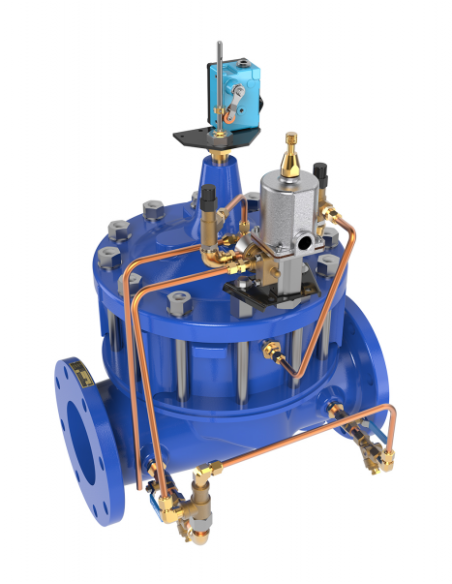

Υδραυλική βαλβίδα ελέγχου αντλίας ενίσχυσης Cla-Val τύπος 60-73 & 660-73

Cla-Val 60-73 / 660-73 – Βαλβίδα ελέγχου booster αντλίας

Η Cla-Val 60-73 / 660-73 είναι πιλοτικά ελεγχόμενη βαλβίδα κατάθλιψης booster αντλίας. Η λειτουργία της βασίζεται σε ηλεκτροβάνα, shuttle valve και ενσωματωμένη αντεπιστροφή lift-type, ώστε να ελέγχεται η ακολουθία εκκίνησης και παύσης της αντλίας.

Λειτουργία

Η αντλία εκκινεί με τη βαλβίδα κλειστή. Με την ενεργοποίηση της CSM11-A2-2, η πίεση οδηγείται στον κάτω θάλαμο διαφράγματος και η βαλβίδα ανοίγει με ρυθμιζόμενη ταχύτητα. Κατά τη διακοπή, η ηλεκτροβάνα απο-ενεργοποιείται, η βαλβίδα κλείνει σταδιακά και ο τερματικός X105LCW σταματά την αντλία όταν η βαλβίδα κλείσει.

Τεχνικά στοιχεία

• Κύρια βαλβίδα: Powercheck 100-30
• Μεγέθη: DN65–DN200
• Διάταξη: globe ή angle
• Σύνδεση: threaded ή φλαντζωτή
• Κλάσεις: ANSI 150 / 300
• Υλικά σώματος: ASTM A536, ASTM A216 WCB, UNS 87850 bronze
• Δίσκος / διάφραγμα: Buna-N, ενισχυμένο διάφραγμα
• Stem, nut, spring: ανοξείδωτος χάλυβας
• Θερμοκρασία νερού: έως 82 °C
• Ηλεκτροβάνα CSM11: έως 300 psi, AC ή DC coil

Εφαρμογές

• booster αντλίες σε δίκτυα ύδρευσης
• αντλιοστάσια με ανάγκη ελεγχόμενου start/stop
• βιομηχανικά κυκλώματα νερού
• γραμμές όπου απαιτείται αντεπιστροφή σε διακοπή ρεύματος
• συστήματα με ηλεκτρικό interlock ή πίνακα PC-22D

Σημεία επιλογής

Η διαστασιολόγηση γίνεται με βάση την παροχή αντλίας και την αποδεκτή απώλεια πίεσης. Επιλέγεται το μικρότερο μέγεθος που καλύπτει την παροχή· η υπερδιαστασιολόγηση μειώνει τον έλεγχο των πιεστικών μεταβατικών. Προβλέπεται αποχέτευση από το exhaust της ηλεκτροβάνας χωρίς αντίθλιψη και με air gap.
