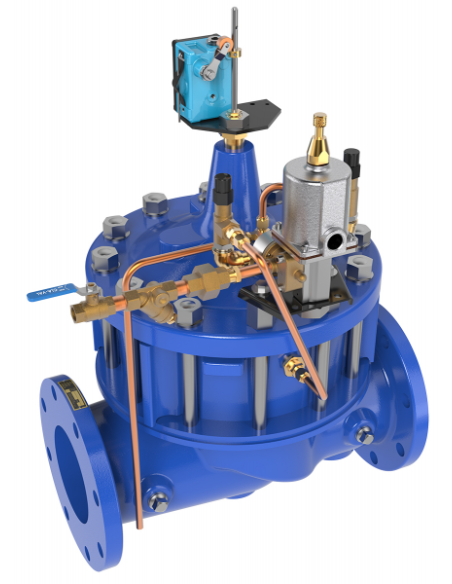

Υδραυλική βαλβίδα ελέγχου αντλίας βαθέος φρέατος Cla-Val τύπος 61-02 & 661-02

Cla-Val 61-02 / 661-02 – Βαλβίδα ελέγχου αντλίας βαθέος φρέατος

Η Cla-Val 61-02 / 661-02 είναι υδραυλικά ενεργοποιούμενη διαφραγματική βαλβίδα για αντλίες βαθέων φρεάτων. Τοποθετείται στην εκτόνωση της αντλίας και περιορίζει πλήγματα από εκκίνηση/παύση, απορρίπτοντας αρχικά αέρα, άμμο και νερό στην ατμόσφαιρα.

Λειτουργία

Με την αντλία εκτός λειτουργίας, η βαλβίδα παραμένει ανοικτή. Στην εκκίνηση, η ηλεκτροβάνα CSM11-A2-2 ενεργοποιείται και η 61-02 κλείνει αργά. Η παροχή μεταφέρεται σταδιακά στη γραμμή, καθώς ανοίγει η κύρια αντεπιστροφή του δικτύου.

Στη διακοπή, η ηλεκτροβάνα απο-ενεργοποιείται και η βαλβίδα ανοίγει αργά προς εκτόνωση. Η πίεση αντλίας μειώνεται προοδευτικά και η αντεπιστροφή κλείνει χωρίς slam. Ο τερματικός X105LOW απενεργοποιεί τον εκκινητή όταν η βαλβίδα ανοίξει πλήρως.

Τεχνικά στοιχεία

• Κύρια βαλβίδα: 100-02 Powertrol
• Μεγέθη: DN65–DN600
• Διάταξη: globe ή angle
• Σύνδεση: threaded ή φλαντζωτή ANSI
• Κλάσεις: ANSI 150 / 300
• Σώμα: ASTM A536, ASTM A216 WCB ή bronze UNS 87850
• Δίσκος / διάφραγμα: Buna-N, ενισχυμένο διάφραγμα
• Stem / spring: ανοξείδωτος χάλυβας
• Θερμοκρασία νερού: έως 82 °C
• Pilot system: low-lead bronze, προαιρετικά stainless steel, aluminum ή Monel
• Μέγιστη πίεση CSM11: 300 psi

Επιλογή μεγέθους

Η βαλβίδα πρέπει να εκτονώνει την παροχή αντλίας σε πίεση τουλάχιστον 10 psi κάτω από τη στατική πίεση δικτύου. Υπολογίζεται Cv από την καμπύλη αντλίας και επιλέγεται μέγεθος με ίσο ή μεγαλύτερο Cv.

Εφαρμογές

• γεωτρήσεις και deep well pumps
• αντλιοστάσια ύδρευσης
• συστήματα με άμμο/αέρα στην εκκίνηση
• γραμμές με απαίτηση ελεγχόμενου κλεισίματος αντεπιστροφής
• εγκαταστάσεις με PC-22D ή ηλεκτρικό interlock

Απαιτείται αποχέτευση της εκτόνωσης χωρίς αντίθλιψη και με air gap. Για προστασία από διακοπή ρεύματος προτείνεται surge anticipator 52-02 ή 652-03.
