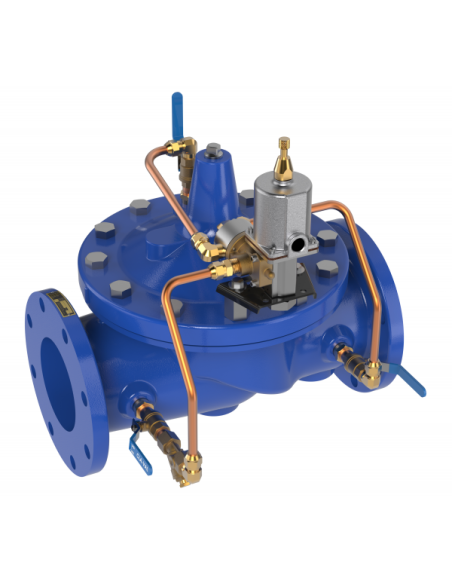

Υδραυλική βαλβίδα ελέγχου αντλίας ενίσχυσης Cla-Val με ηλεκτρομαγνητική διάταξη υψηλής ικανότητας τύπος 60-BY & 660-BY

Cla-Val 60-BY / 660-BY – Booster Pump Control Valve

Η Cla-Val 60-BY / 660-BY είναι πιλοτικά ελεγχόμενη βαλβίδα για εγκατάσταση στην κατάθλιψη booster αντλιών. Χρησιμοποιεί ηλεκτρομαγνητική διάταξη CSM11-HC υψηλής παροχής για ελεγχόμενο άνοιγμα/κλείσιμο και περιορισμό των πιεστικών μεταβατικών κατά start/stop.

Ακολουθία λειτουργίας

Η αντλία εκκινεί με τη βαλβίδα κλειστή. Με την ενεργοποίηση της ηλεκτροβάνας, η βαλβίδα ανοίγει αργά και η πίεση γραμμής ανεβαίνει σταδιακά. Στη διακοπή, η ηλεκτροβάνα απο-ενεργοποιείται, η βαλβίδα κλείνει ελεγχόμενα και ο τερματικός διακόπτης X105LCW αποδεσμεύει τον εκκινητή της αντλίας όταν η βαλβίδα έχει κλείσει.

Τεχνικά στοιχεία

• Κύρια βαλβίδα: Hycheck 100-04, με ενσωματωμένη αντεπιστροφή lift-type
• Μεγέθη: DN150–DN400 / 6"–16"
• Διάταξη: globe ή angle
• Σύνδεση: φλαντζωτή ANSI
• Κλάσεις: ANSI 150 / 300
• Υλικά σώματος: ASTM A536 ductile iron, ASTM A216 WCB cast steel ή bronze UNS 87850
• Στεγανοποίηση: Buna-N δίσκος, ενισχυμένο διάφραγμα Buna-N
• Stem / ελατήριο: ανοξείδωτος χάλυβας
• Θερμοκρασία νερού: έως 82 °C
• Πίεση λειτουργίας ηλεκτροβάνας: έως 300 psi

Εφαρμογές

Κατάλληλη για αντλιοστάσια ύδρευσης, πολλαπλές booster αντλίες, βιομηχανικά δίκτυα νερού και γραμμές όπου απαιτείται υδραυλικός έλεγχος αντλίας με ηλεκτρικό interlock. Σε εγκαταστάσεις με κίνδυνο διακοπής τροφοδοσίας προτείνεται συνδυασμός με surge anticipator 52-03 / 652-03.

Σημεία επιλογής

Η επιλογή γίνεται από παροχή αντλίας, επιτρεπτή απώλεια πίεσης, pressure class, υλικό trim και ηλεκτρική τάση ηλεκτροβάνας. Για πιέσεις κάτω από 10 psi απαιτείται τεχνικός έλεγχος εφαρμογής.
