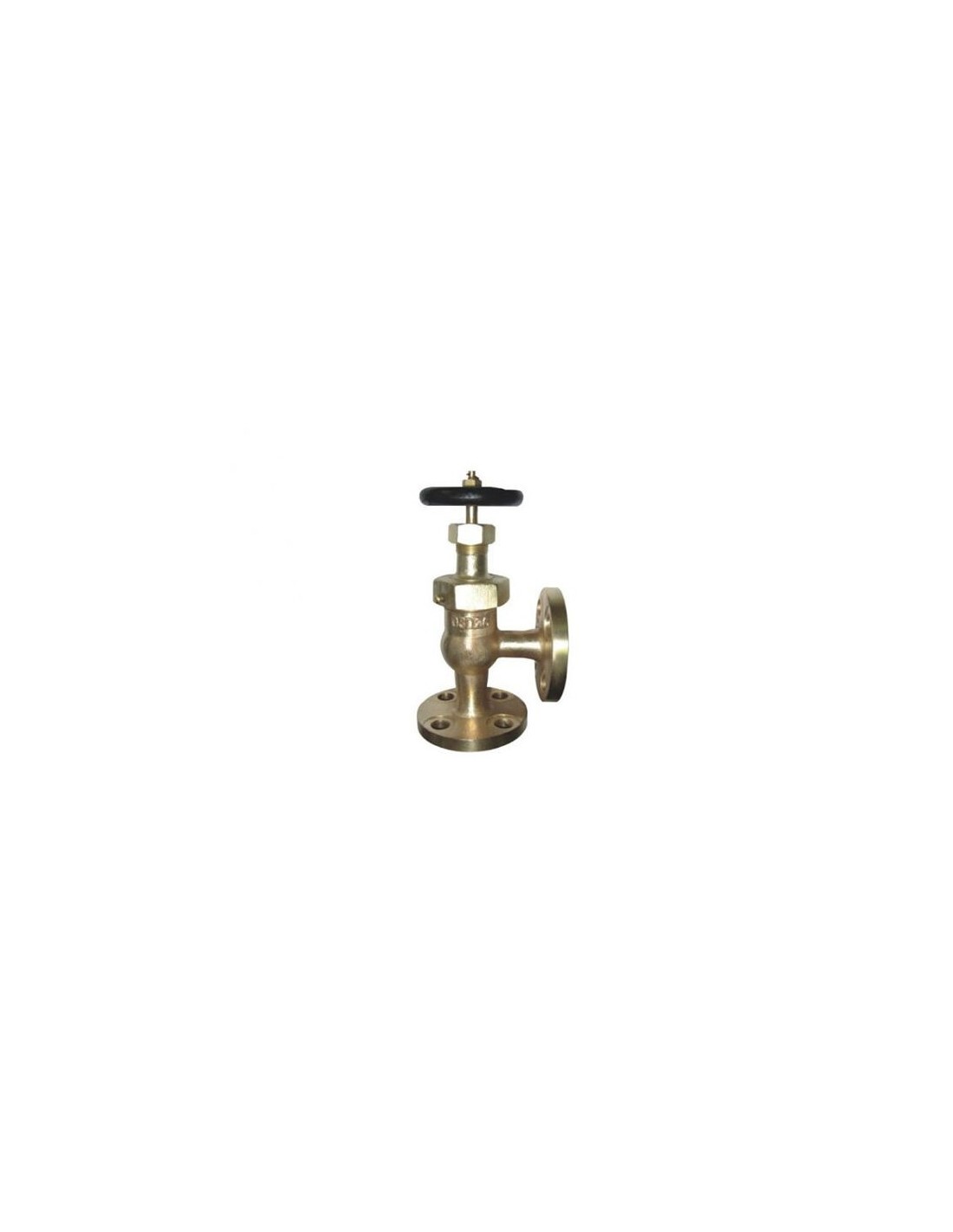

Επιστόμιο ορειχάλκινο γωνιακό κατά JIS 5K Τύπος F7347 (Union Bonnet)

Γωνιακό επιστόμιο bronze JIS 5K F7347 Union Bonnet

Το JIS F7347 είναι γωνιακό globe valve τύπου Union Bonnet, με σώμα bronze και φλαντζωτή σύνδεση JIS 5K. Χρησιμοποιείται σε μικρές ναυτιλιακές σωληνώσεις όπου απαιτείται αλλαγή διεύθυνσης ροής κατά 90°, χειροκίνητη απομόνωση ή ελεγχόμενος στραγγαλισμός παροχής.

Τεχνικά χαρακτηριστικά

• Πρότυπο σχεδιασμού: JIS F 7347-1996
• Πρότυπο δοκιμής: JIS F 7400-1996
• Τύπος: angle globe valve, Union Bonnet
• Σύνδεση: φλαντζωτή
• Κλάση πίεσης: JIS 5K
• Σώμα: BC6
• Καπάκι: BC6
• Δίσκος: BC6
• Άξονας: C3771BD ή BE
• Παρέμβυσμα: non-asbestos
• Χειροτροχός: FC200
• Διαθέσιμα DN: 15–40

Πιέσεις δοκιμής

Η υδραυλική δοκιμή που αναφέρεται για το F7347 είναι:

• Σώμα: 1,05 MPa
• Έδρα: 0,77 MPa

Οι τιμές δοκιμής δεν πρέπει να ταυτίζονται με συνεχή πίεση λειτουργίας. Η επιλογή γίνεται με βάση το μέσο, τη θερμοκρασία, την πίεση λειτουργίας και τις απαιτήσεις του πλοίου.

Εφαρμογές

• γλυκό νερό και service water
• βοηθητικά κυκλώματα μηχανοστασίου
• γραμμές λαδιού, μετά από έλεγχο συμβατότητας
• ατμός χαμηλής πίεσης, εφόσον επιτρέπεται από τα όρια λειτουργίας
• σημεία όπου απαιτείται γωνιακή σύνδεση και πρόσβαση στο καπάκι για συντήρηση

Διαφορά από F7346

Το F7346 είναι ευθύγραμμο Union Bonnet globe valve. Το F7347 είναι η γωνιακή έκδοση και επιλέγεται όταν η σωλήνωση αλλάζει κατεύθυνση κατά 90°. Η λειτουργία ελέγχου παροχής είναι αντίστοιχη, αλλά αλλάζουν οι διαστάσεις εγκατάστασης, η φορά ροής και η πρόσβαση στον χειροτροχό.

Σημεία επιλογής

Πριν την προμήθεια πρέπει να επιβεβαιώνονται DN, φλάντζες JIS 5K, διαστάσεις L/H, υλικό παρεμβύσματος, μέσο, θερμοκρασία, πίεση και απαιτήσεις νηογνώμονα. Η διαθέσιμη τεκμηρίωση αφορά χειροκίνητη εκτέλεση· δεν αναφέρεται ενεργοποιητής.
