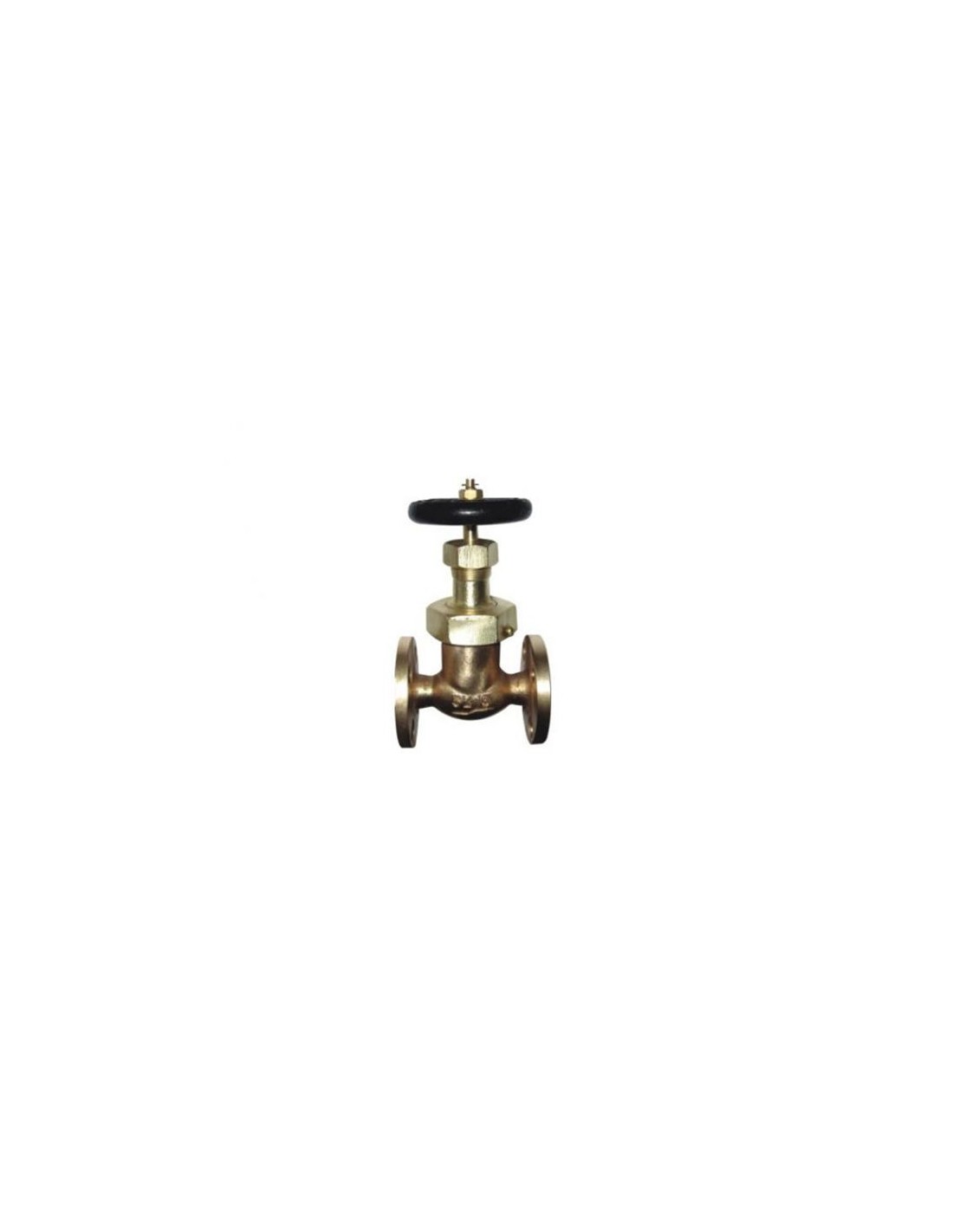

Επιστόμιο ορειχάλκινο κατά JIS 5K Τύπος F7346 (Union Bonnet)

Επιστόμιο bronze JIS 5K F7346 Union Bonnet

Το JIS F7346 είναι ευθύγραμμο globe valve τύπου Union Bonnet, με φλαντζωτή σύνδεση JIS 5K, για χειροκίνητη απομόνωση ή ρύθμιση παροχής σε βοηθητικά ναυτιλιακά δίκτυα. Η κατασκευή Union Bonnet επιτρέπει πρόσβαση στο εσωτερικό συγκρότημα καπακιού/άξονα για επιθεώρηση και συντήρηση, χωρίς αλλαγή της βασικής εγκατάστασης στη σωλήνωση.

Τεχνικά χαρακτηριστικά

• Πρότυπο σχεδιασμού: JIS F 7346-1996
• Πρότυπο δοκιμής: JIS F 7400-1996
• Σύνδεση: φλαντζωτή
• Κλάση πίεσης: JIS 5K
• Τύπος: straight globe valve, Union Bonnet
• Σώμα: BC6
• Καπάκι: BC6
• Δίσκος: BC6
• Άξονας: C3771BD ή BE
• Παρέμβυσμα: non-asbestos
• Χειροτροχός: FC200
• Διαθέσιμα DN: 15–40

Πιέσεις δοκιμής

Η υδραυλική δοκιμή που αναφέρεται για το F7346 είναι:

• Σώμα: 1,05 MPa
• Έδρα: 0,77 MPa

Οι τιμές αυτές αφορούν δοκιμή κατασκευής. Η τελική επιλογή πρέπει να γίνεται με βάση πίεση λειτουργίας, θερμοκρασία, μέσο, συχνότητα χειρισμού και απαιτήσεις νηογνώμονα.

Κατάλληλες εφαρμογές

Το F7346 χρησιμοποιείται σε μικρές διατομές ναυτιλιακών δικτύων όπου απαιτείται έλεγχος παροχής:

• γλυκό νερό και service water
• βοηθητικά δίκτυα μηχανοστασίου
• γραμμές λαδιού, μετά από έλεγχο συμβατότητας υλικών
• ατμός χαμηλής πίεσης, μόνο εντός επιτρεπόμενων ορίων θερμοκρασίας
• σημεία όπου απαιτείται συντηρήσιμο καπάκι τύπου Union Bonnet

Διαφορά από F7301

Το F7301 είναι επίσης bronze globe valve JIS 5K, αλλά το F7346 διαφοροποιείται από την κατασκευή Union Bonnet. Η επιλογή του F7346 έχει νόημα όταν η πρόσβαση στο καπάκι, στον άξονα, στον δίσκο και στη στεγανοποίηση αποτελεί βασικό κριτήριο συντήρησης.

Σημεία επιλογής

Να επιβεβαιώνονται DN, φλάντζες JIS 5K, μήκος L, υλικό παρεμβύσματος, μέσο, πίεση, θερμοκρασία και φορά ροής. Η τεκμηριωμένη εκτέλεση είναι χειροκίνητη· δεν αναφέρεται ηλεκτρικός ή πνευματικός ενεργοποιητής στη σελίδα.
