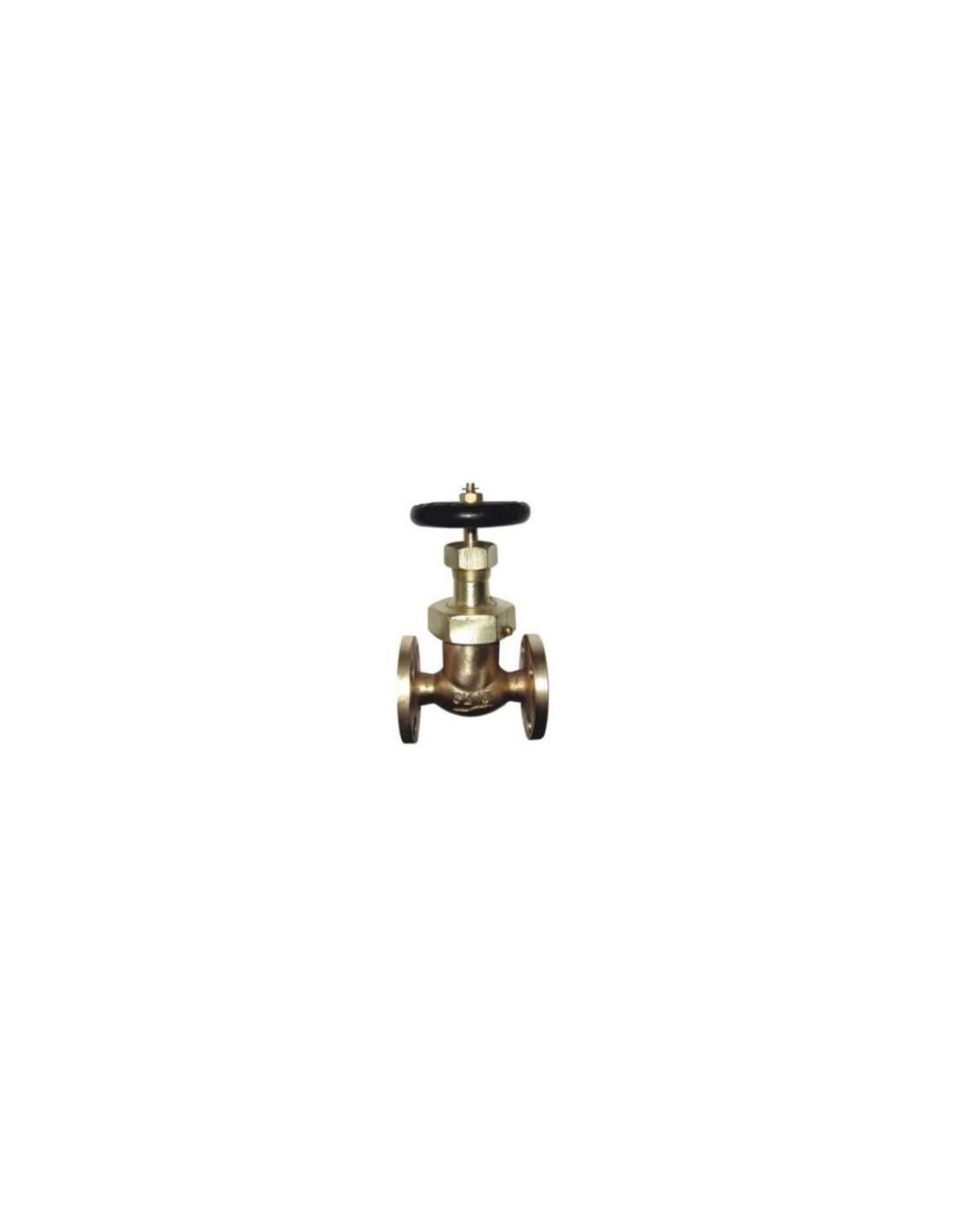

Επιστόμιο ορειχάλκινο κατά JIS 16K Τύπος F7348 (Union Bonnet)

Επιστόμιο bronze JIS 16K F7348 Union Bonnet

Το JIS F7348 είναι ευθύγραμμο globe valve τύπου Union Bonnet, με σώμα bronze και φλαντζωτή σύνδεση JIS 16K. Προορίζεται για χειροκίνητη απομόνωση ή στραγγαλισμό ροής σε μικρές ναυτιλιακές σωληνώσεις, όπου απαιτείται πρόσβαση στο συγκρότημα καπακιού για επιθεώρηση ή συντήρηση.

Τεχνικά χαρακτηριστικά

• Πρότυπο σχεδιασμού: JIS F 7348-1996
• Πρότυπο δοκιμής: JIS F 7400-1996
• Τύπος: straight globe valve, Union Bonnet
• Σύνδεση: φλαντζωτή
• Κλάση πίεσης: JIS 16K
• Σώμα: BC6
• Καπάκι: BC6
• Δίσκος: BC6
• Άξονας: C3771BD ή BE
• Παρέμβυσμα: non-asbestos
• Χειροτροχός: FC200
• Διαστάσεις: DN15 έως DN40

Πιέσεις δοκιμής

Η υδραυλική δοκιμή που αναφέρεται για το F7348 είναι:

• Σώμα: 3,3 MPa
• Έδρα: 2,42 MPa

Οι πιέσεις δοκιμής δεν ταυτίζονται με συνεχή πίεση λειτουργίας. Για επιλογή σε δίκτυο πρέπει να ελέγχονται pressure-temperature rating, μέσο, θερμοκρασία και απαιτήσεις νηογνώμονα.

Εφαρμογές

• βοηθητικές γραμμές γλυκού νερού
• service water σε μικρές διατομές
• γραμμές λαδιού, μετά από έλεγχο συμβατότητας υλικών
• ατμός χαμηλής ή μέσης πίεσης, εντός επιτρεπόμενων ορίων
• σημεία όπου απαιτείται συντηρήσιμο καπάκι τύπου Union Bonnet

Διαφορά από F7346

Το F7346 είναι Union Bonnet globe valve JIS 5K. Το F7348 είναι η αντίστοιχη ευθύγραμμη έκδοση JIS 16K, με υψηλότερες πιέσεις δοκιμής και διαφορετικό drilling φλάντζας. Δεν πρέπει να αντικαθίσταται χωρίς έλεγχο DN, φλάντζας, μήκους L και πίεσης σχεδιασμού.

Σημεία επιλογής

Πριν την προμήθεια να επιβεβαιώνονται DN, JIS 16K φλάντζες, υλικό παρεμβύσματος, μέσο, πίεση, θερμοκρασία, φορά ροής και πρόσβαση στον χειροτροχό. Η τεκμηριωμένη έκδοση είναι χειροκίνητη· δεν αναφέρεται ενεργοποιητής στη σελίδα προϊόντος.
