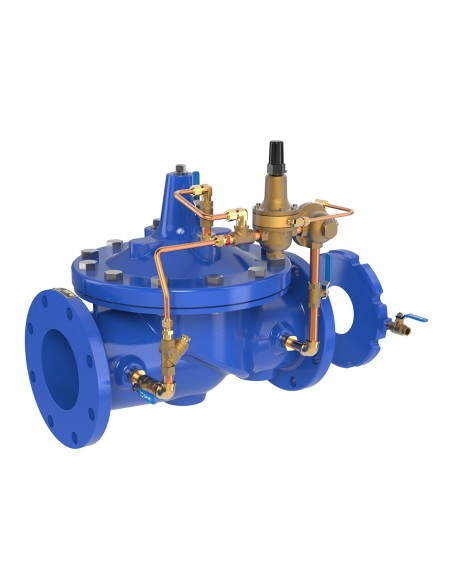

Υδραυλική βαλβίδα ελέγχου ρύθμισης ροής & μείωσης πίεσης Cla-Val τύπος 49-01 & 649-01

Cla-Val 49-01 / 649-01 – Έλεγχος παροχής & μείωση πίεσης

Η Cla-Val 49-01 / 649-01 είναι υδραυλικά λειτουργούμενη βαλβίδα διαφράγματος, pilot-controlled, για ταυτόχρονη μείωση κατάντη πίεσης και περιορισμό μέγιστης παροχής. Χρησιμοποιείται όταν η κατάντη ζήτηση πρέπει να ελέγχεται χωρίς να υπερφορτώνεται η τροφοδοσία.

Αρχή λειτουργίας

Ο πιλότος CRA μειώνει την υψηλότερη πίεση εισόδου σε σταθερή χαμηλότερη κατάντη πίεση. Παράλληλα, ο διαφορικός πιλότος CDHS18 λαμβάνει σήμα από την πλάκα οπής X52E/X52A και περιορίζει τη βαλβίδα όταν η παροχή προσεγγίζει τη ρυθμισμένη τιμή.

Τυπικές εφαρμογές

  • Ζώνες ύδρευσης με έλεγχο πίεσης και παροχής
  • Τροφοδοσία δικτύων όπου απαιτείται προστασία από υπερβολική ζήτηση
  • Γραμμές νερού διεργασίας
  • Πλήρωση δεξαμενών με περιορισμό ροής
  • Κατάντη δίκτυα με μεταβαλλόμενη κατανάλωση

49-01 έναντι 649-01

  • 49-01: full internal port, κύρια βαλβίδα 100-01.
  • 649-01: reduced internal port, κύρια βαλβίδα 100-20, για περιπτώσεις όπου η ονομαστική διάμετρος αγωγού είναι μεγαλύτερη από την απαιτούμενη υδραυλική ικανότητα.

Υλικά / συνδέσεις

  • Σώμα: σφαιροειδής χυτοσίδηρος ASTM A536, ASTM A216-WCB ή bronze UNS 87850.
  • Φλάντζες: ANSI B16.42, B16.5, B16.24.
  • Κλάσεις: 150 και 300 lbs.
  • Δίσκος: Buna-N.
  • Διάφραγμα: ενισχυμένο Buna-N.
  • Stem, nut, spring: ανοξείδωτος χάλυβας.
  • Θερμοκρασία νερού: έως 180°F / περίπου 82°C.

Σημεία επιλογής

Για παραγγελία απαιτούνται διάμετρος, globe ή angle pattern, pressure class, threaded/flanged σύνδεση, trim material, εύρος ρύθμισης CRA και bore πλάκας οπής. Η πλάκα οπής συνιστάται 1–5 διαμέτρους σωλήνα κατάντη και όχι απευθείας μετά από butterfly valve.

Τυποποίηση (Επιλογές)
  • ANSI
Σύνδεση (Επιλογές)
  • Φλαντζωτή
Υλικό Κατασκευής (Επιλογές)
  • Ορείχαλκος
  • ASTM A216 WCB
  • Σφαιροειδής Χυτοσίδηρος
Ονομαστική Πίεση (Επιλογές)
  • 150 lbs
  • 300 lbs

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Cal-Val 49-01 and 649-01 Rate of Flow and Pressure Reducing Valves automatically reduce higher inlet pressure to a steady lower downstream pressure regardless of changing flow rate and/or varying inlet pressure, as long as the flow rate is below a preset maximum. They also prevent excessive flow by limiting flow to a preselected maximum rate using a direct-acting pressure reducing pilot and a rate of flow differential control. The pressure reducing pilot is responsive to slight variations in downstream pressure and immediately controls the main valve to maintain the desired line pressure.

The rate of flow control responds to the differential pressure produced across an orifice plate in the mainline. Accurate control is assured as very small changes in the controlling differential pressure produce immediate corrective action by the main valve.
