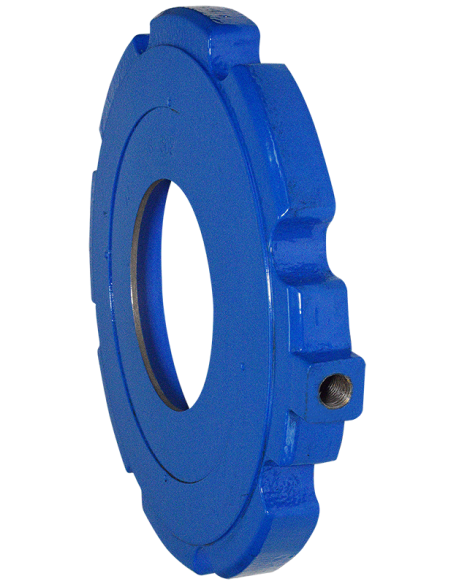

Διάταξη δίσκου οπής για υδραυλικές βαλβίδες ελέγχου ροής (Orifice Plate Assembly) Cla-Val τύπος X52E

Cla-Val X52E – Διάταξη δίσκου οπής

Η Cla-Val X52E είναι διάταξη orifice plate για υδραυλικές βαλβίδες ελέγχου ροής Cla-Val. Δεν ρυθμίζει μόνη της την παροχή· δημιουργεί προβλέψιμη πτώση πίεσης, ώστε ο διαφορικός πιλότος της κύριας βαλβίδας να λαμβάνει σταθερό σήμα ελέγχου.

Λειτουργικός ρόλος

Ο δίσκος οπής εγκαθίσταται στη γραμμή κατάντη της βαλβίδας ελέγχου ροής. Η διαφορική πίεση πριν και μετά την οπή αντιστοιχεί στην παροχή και χρησιμοποιείται από το pilot circuit για άνοιγμα ή στραγγαλισμό της κύριας βαλβίδας.

Κατασκευή / εγκατάσταση

  • Wafer design holder για τοποθέτηση μεταξύ φλαντζών.
  • Συμπαγής διάταξη, χωρίς ξεχωριστό σώμα βαλβίδας.
  • Chamfered “Inlet” side για έλεγχο σωστής φοράς εγκατάστασης.
  • Το sensing port συνιστάται να τοποθετείται στο πλάι του αγωγού, ώστε να αποφεύγονται θύλακες αέρα ή φραγές στη γραμμή λήψης σήματος.

Περιορισμοί εφαρμογής

Δεν συνιστάται εγκατάσταση ακριβώς δίπλα σε butterfly valve, επειδή η κίνηση του δίσκου της πεταλούδας μπορεί να παρεμβληθεί στη διάταξη οπής.

Τυπικές εφαρμογές

  • Βαλβίδες Cla-Val rate-of-flow control
  • Δίκτυα ύδρευσης
  • Γραμμές πλήρωσης δεξαμενών
  • Φίλτρα πίεσης
  • Βιομηχανικά κυκλώματα νερού διεργασίας

Στοιχεία επιλογής

Για σωστή επιλογή απαιτούνται διάμετρος αγωγού, επιθυμητή παροχή, bore οπής, πίεση λειτουργίας, τύπος φλαντζών και συμβατότητα με το pilot tubing της κύριας βαλβίδας.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

The Cla-Val Model X52E Orifice Plate Assembly is typically used with Cla-Val flow control valves. The orifice plate is an essential component used to generate a specific, predictable pressure drop in the system. The X52E uses a wafer design holder that offers a compact lightweight assembly that is easy to install. The X52E has a Chamfered “Inlet” side so even after installation, correct orientation can be easily verified.

We recommend the installation of this assembly with the sensing port to the side of the pipeline to prevent air pockets and obstructions in the sensing line. Installation adjacent to a butterfly valve is not recommended as the orifice plate assembly may interfere with the opening of this type of valve.
