Βαλβίδες Έλεγχου Ροής

Οι βαλβίδες ελέγχου ροής νερού χρησιμοποιούνται σε δίκτυα ύδρευσης, αντλιοστάσια, γραμμές τροφοδοσίας δεξαμενών, ζώνες διανομής και βιομηχανικά υδραυλικά κυκλώματα, όταν η παροχή πρέπει να περιορίζεται ή να σταθεροποιείται ανεξάρτητα από μεταβολές πίεσης. Η επιλογή τους πρέπει να βασίζεται στην απαιτούμενη παροχή setpoint, στη διαθέσιμη διαφορική πίεση, στην ελάχιστη πίεση λειτουργίας του pilot, στην απώλεια φορτίου, στη θέση εγκατάστασης και στη δυναμική συμπεριφορά του δικτύου.

Στην κατηγορία περιλαμβάνονται αυτόματες υδραυλικά λειτουργούμενες βαλβίδες CSA XLC 330/430, 331/431, 334/434, 335/435 και 380/480, με σώμα τύπου globe, φλαντζωτή σύνδεση EN 1092/2, σχεδιασμό και δοκιμή κατά EN 1074, σώμα/καπάκι από ductile cast iron GJS 450-10, ανοξείδωτο κύκλωμα ελέγχου, ανοξείδωτη έδρα και διαθέσιμες πιέσεις PN 10, PN 16 και PN 25. Οι τυπικές συνθήκες λειτουργίας αναφέρονται για επεξεργασμένο νερό έως 70 °C και ελάχιστη πίεση pilot 1,2 ή 1,5 bar, ανάλογα με τον τύπο.

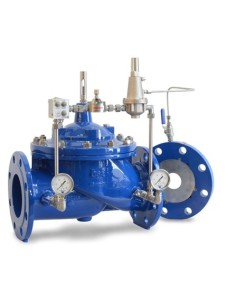

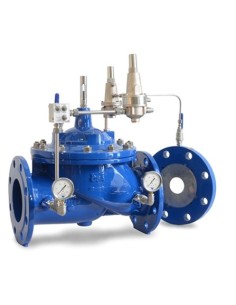

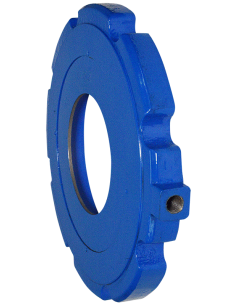

Η XLC 330/430 περιορίζει την παροχή σε προκαθορισμένη τιμή μέσω orifice plate assembly και pilot, ενώ παραμένει πλήρως ανοικτή όταν η πραγματική παροχή είναι χαμηλότερη από το setpoint. Η XLC 331/431 συνδυάζει περιορισμό μέγιστης παροχής με μείωση και σταθεροποίηση downstream πίεσης, κατάλληλη για κύριες γραμμές άντλησης, δευτερεύουσες ζώνες και προστασία από υπερβολική ροή.

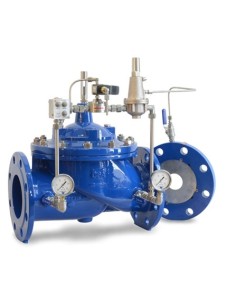

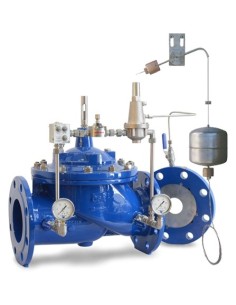

Η XLC 334/434 συνδυάζει έλεγχο ελάχιστης/μέγιστης στάθμης δεξαμενής με περιορισμό μέγιστης παροχής κατά τη φάση πλήρωσης. Η XLC 335/435 προσθέτει ηλεκτρομαγνητικό έλεγχο για άνοιγμα ή κλείσιμο κατόπιν σήματος, σε εφαρμογές alarm, emergency shut-off ή διακοπής τροφοδοσίας. Η XLC 380/480 λειτουργεί ως excess flow valve: παραμένει ανοικτή κάτω από το setpoint και κλείνει πλήρως όταν ανιχνεύσει αιφνίδια υπέρβαση παροχής, με χειροκίνητη επαναφορά μετά το συμβάν.

Κατά τη συντήρηση ελέγχονται orifice plate, pilot lines, needle valves, flow stabilizers, φίλτρα, διάφραγμα, έδρα, ένδειξη θέσης και πραγματική παροχή ενεργοποίησης. Σωματίδια, εγκλωβισμένος αέρας ή λανθασμένο sizing μπορούν να προκαλέσουν hunting, καθυστέρηση απόκρισης ή ανεπαρκή περιορισμό ροής.
