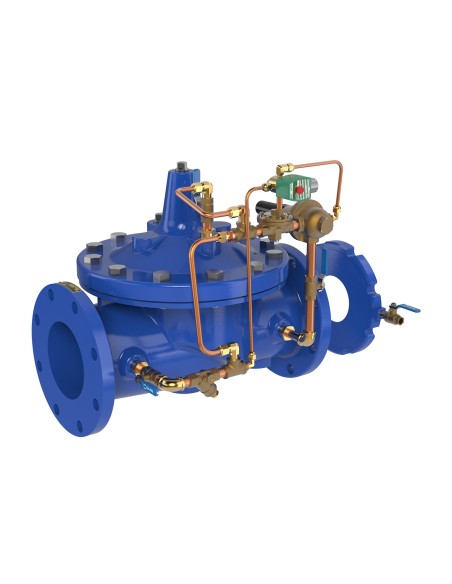

Cla-Val 43-01 / 643-01 – Έλεγχος παροχής με ηλεκτρομαγνητική αποκοπή

Η Cla-Val 43-01 / 643-01 είναι υδραυλικά λειτουργούμενη βαλβίδα διαφράγματος, pilot-controlled, για περιορισμό μέγιστης παροχής νερού και ηλεκτρική εντολή πλήρους κλεισίματος. Ο έλεγχος ροής γίνεται από διαφορική πίεση σε πλάκα οπής κατάντη της βαλβίδας, ενώ το solenoid CS3 παρεμβαίνει στο κύκλωμα pilot και κλείνει την κύρια βαλβίδα.

Λειτουργική αρχή

Η πλάκα οπής X52E/X52A δημιουργεί διαφορική πίεση ανάλογη της παροχής. Ο διαφορικός πιλότος CDHS18 ρυθμίζει τη θέση της κύριας βαλβίδας ώστε η παροχή να μην υπερβαίνει το set point. Η πλάκα οπής εγκαθίσταται 1–5 διαμέτρους σωλήνα κατάντη για σταθερότερο σήμα μέτρησης.

Τυπικές εφαρμογές

  • Έλεγχος εκροής φίλτρων πίεσης.
  • Δίκτυα ύδρευσης με χρονικά ελεγχόμενη τροφοδοσία.
  • Βιομηχανικές γραμμές νερού διεργασίας.
  • Γραμμές πλήρωσης δεξαμενών με remote shut-off.
  • Περιοχές δικτύου όπου απαιτείται SCADA/PLC εντολή ανοίγματος ή κλεισίματος.

Διαφορές 43-01 και 643-01

  • 43-01: full port κύρια βαλβίδα 100-01.
  • 643-01: reduced port κύρια βαλβίδα 100-20, κατάλληλη όταν η απαιτούμενη παροχή είναι χαμηλότερη σε σχέση με τη διάμετρο αγωγού.

Υλικά και συνδέσεις

  • Σώμα: σφαιροειδής χυτοσίδηρος ASTM A536, ASTM A216-WCB ή bronze UNS 87850.
  • Φλάντζες: ANSI B16.42, B16.5, B16.24.
  • Κλάσεις: 150 και 300 lbs.
  • Δίσκος/διάφραγμα: Buna-N, ενισχυμένο διάφραγμα.
  • Stem, ελατήριο, trim: ανοξείδωτος χάλυβας.
  • Θερμοκρασία νερού: έως 180°F / περίπου 82°C.

Ηλεκτρικές επιλογές solenoid

CS3 solenoid: 24, 48, 120, 240, 480 VAC / 60 Hz ή 6, 12, 24, 120, 240 VDC. Κατά την παραγγελία δηλώνεται αν η βαλβίδα ανοίγει με πηνίο ενεργοποιημένο ή απενεργοποιημένο.

Τυποποίηση (Επιλογές)
  • ANSI
Σύνδεση (Επιλογές)
  • Φλαντζωτή
Υλικό Κατασκευής (Επιλογές)
  • Ορείχαλκος
  • ASTM A216 WCB
  • Σφαιροειδής Χυτοσίδηρος
Ονομαστική Πίεση (Επιλογές)
  • 150 lbs
  • 300 lbs

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Cla-Val 43-01 and 643-01 Combination Rate of Flow Controller and Solenoid Shut-Off Valves limit the maximum flow rate, regardless of changing line pressure. It is a hydraulically operated, pilot controlled, diaphragm valve. On either model, the pilot control is actuated by the differential pressure produced across an orifice plate installed downstream of the valve. Accurate control is assured as very small changes in the controlling differential pressure produce immediate corrective action of the main valve. A solenoid control is provided to intercept the operation of the differential control and close the main valve.

Models 43-01 and 643-01 includes an orifice plate with a holder that should be installed one to five pipe diameters downstream of the main valve. If the check feature option is added and a pressure reversal occurs, the downstream pressure is admitted into the main valve cover chamber and the valve closes to prevent return flow.
