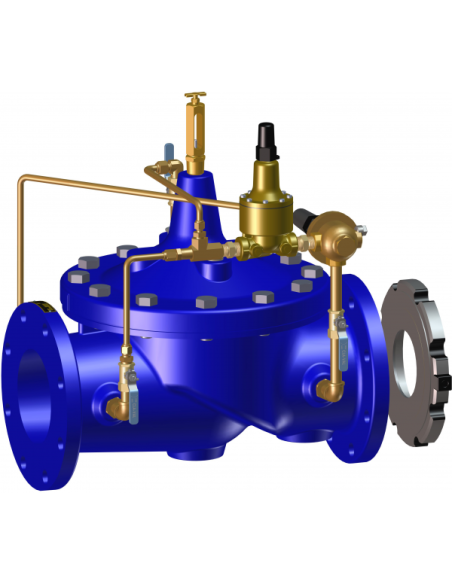

Υδραυλική βαλβίδα ελέγχου ρύθμισης ροής & διατήρησης πίεσης Cla-Val τύπος 40-25 & 640-25

Cla-Val 40-25 / 640-25 – Έλεγχος ροής & διατήρηση ανάντη πίεσης

Η Cla-Val 40-25 / 640-25 είναι υδραυλικά λειτουργούμενη βαλβίδα διαφράγματος, pilot-controlled, για εφαρμογές όπου η παροχή προς κατάντη δίκτυο πρέπει να περιορίζεται χωρίς να πέφτει η πίεση τροφοδοσίας κάτω από προκαθορισμένο όριο.

Λειτουργία ελέγχου

Η βαλβίδα συνδυάζει δύο ελέγχους:

• Rate of flow control μέσω διαφορικής πίεσης σε πλάκα οπής X52E.
• Pressure sustaining μέσω πιλότου CRL/CRL60, ο οποίος αντιδρά σε μεταβολές της ανάντη πίεσης.

Όταν η παροχή τείνει να υπερβεί τη ρυθμισμένη τιμή, η κύρια βαλβίδα στραγγαλίζει. Αν η ανάντη πίεση πέσει στο set point, ο πιλότος διατήρησης πίεσης περιορίζει περαιτέρω το άνοιγμα.

Τυπικές εφαρμογές

• Τροφοδοσία ζωνών ύδρευσης με περιορισμό παροχής.
• Προστασία κύριου αγωγού από πτώση πίεσης.
• Βιομηχανικά δίκτυα νερού διεργασίας.
• Γραμμές πλήρωσης δεξαμενών με ελεγχόμενη παροχή.
• Συστήματα όπου η κατάντη ζήτηση δεν πρέπει να αποσταθεροποιεί το ανάντη δίκτυο.

Κατασκευή / επιλογές

• 40-25: full internal port, βασική βαλβίδα 100-01.
• 640-25: reduced internal port, βασική βαλβίδα 100-20.
• Σώμα: σφαιροειδής χυτοσίδηρος ASTM A536, χυτοχάλυβας ASTM A216-WCB ή bronze UNS 87850.
• Φλάντζες ANSI B16.42, B16.5 ή B16.24, κλάσεις 150 και 300.
• Δίσκος και διάφραγμα: Buna-N, με ενισχυμένο διάφραγμα.
• Stem, nut, spring: ανοξείδωτος χάλυβας.
• Θερμοκρασία νερού: έως 180°F / περίπου 82°C.

Προαιρετικά εξαρτήματα

Διατίθενται strainer pilot line, βάνες απομόνωσης, ένδειξη θέσης, μανόμετρο, ρύθμιση ταχύτητας ανοίγματος/κλεισίματος και check feature για αποτροπή αντίστροφης ροής.
