Ηλεκτρονική βαλβίδα δοσομέτρησης Cla-Val τύπος 133-01 & 633-01

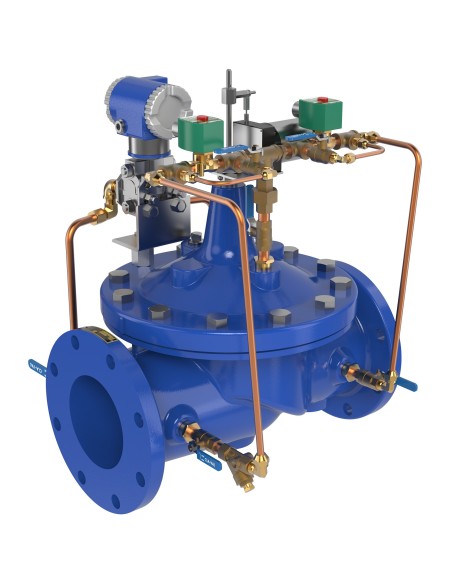

Ηλεκτρονική βαλβίδα δοσομέτρησης Cla-Val 133-01 / 633-01

Η Cla-Val 133-01 / 633-01 είναι υδραυλικά ενεργοποιούμενη βαλβίδα διαφράγματος για δοσομέτρηση και έλεγχο παροχής σε δίκτυα νερού. Χρησιμοποιεί controller VC-22D και εφαρμόζεται όταν απαιτείται μεταβολή setpoint τοπικά ή από SCADA, με διαφορική πίεση λειτουργίας κάτω από 100 psid.

Τεχνική διαμόρφωση

  • Σώμα: ορείχαλκος, ASTM A216 WCB ή σφαιροειδής χυτοσίδηρος
  • Σύνδεση: φλαντζωτή
  • Τυποποίηση: ANSI
  • Κλάσεις πίεσης: 150 lbs / 300 lbs
  • Controller: VC-22D, τροφοδοσία 12–24 VDC
  • Σήματα: 4–20 mA, ψηφιακές είσοδοι, ρελέ, Modbus RTU/TCP
  • Περιβλήματα: IP65, IP68 ή panel mount
  • Θερμοκρασία controller: -10 έως 70 °C

Λειτουργία ελέγχου

Ο VC-22D μπορεί να υπολογίζει παροχή από θέση βαλβίδας και ΔP, χωρίς ανεξάρτητο παροχόμετρο σε συγκεκριμένες διαμορφώσεις. Υποστηρίζει PID loops, totalizer, ramping setpoint για περιορισμό υδραυλικών κρούσεων και καταγραφή δεδομένων σε CSV.

Εφαρμογές

  • δοσομέτρηση νερού σε βιομηχανικά δίκτυα
  • πλήρωση δεξαμενών και βυτιοφόρων
  • τηλεχειριζόμενος έλεγχος παροχής μέσω SCADA
  • δίκτυα ύδρευσης με μεταβαλλόμενη ζήτηση
  • εφαρμογές batch volume control

Συντήρηση

Συνιστάται ετήσιος οπτικός και λειτουργικός έλεγχος κύριας βαλβίδας και πιλοτικού κυκλώματος. Κρίσιμα σημεία είναι διάφραγμα, έδρα, δίσκος στεγανοποίησης, σωληνώσεις pilot και πιθανή απόφραξη από ξένα σώματα.

Τυποποίηση (Επιλογές)
  • ANSI
Σύνδεση (Επιλογές)
  • Φλαντζωτή
Υλικό Κατασκευής (Επιλογές)
  • Ορείχαλκος
  • ASTM A216 WCB
  • Σφαιροειδής Χυτοσίδηρος
Ονομαστική Πίεση (Επιλογές)
  • 150 lbs
  • 300 lbs

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Cla-Val Models 133-01 and 633-01 Metering and Flow Rate Control Valves are completely self-contained and utilize the VC-22D Electronic Valve Controller to accurately meter and/or control flow rate when used on valves with pressure differentials of less than 100 psid.

Typical applications for 133-01 and 633-01 Metering and Flow Rate Control Valves are in fluid delivery systems where the flow rate is measured and changed from a remote location such as a SCADA system, using the VC-22D Electronic Valve Controller as the interface.
