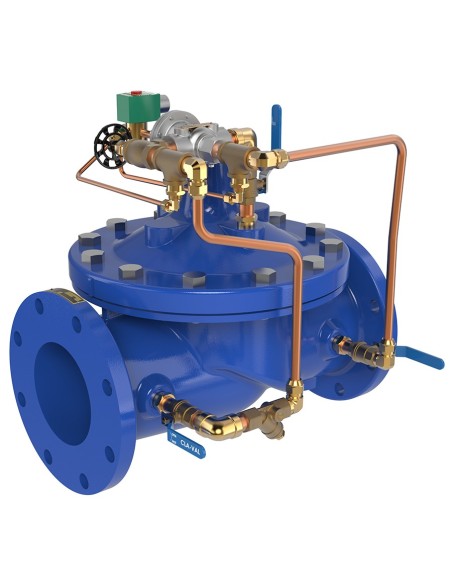

Ηλεκτρονική βαλβίδα ελέγχου με ηλεκτρομαγνητική διάταξη Cla-Val τύπος 136-03 & 636-03

Cla-Val 136-03 / 636-03 ηλεκτρομαγνητική βαλβίδα on-off

Η Cla-Val 136-03 / 636-03 είναι υδραυλικά ενεργοποιούμενη βαλβίδα ελέγχου για νερό, με κύρια βαλβίδα Hytrol, τρίοδη ηλεκτρομαγνητική διάταξη και pilot valve υψηλής παροχής. Λειτουργεί ως on-off valve: ανοίγει πλήρως ή κλείνει στεγανά μετά από ηλεκτρικό σήμα στο solenoid pilot.

Αρχή λειτουργίας

Το solenoid χειρίζεται την τρίοδη pilot valve, η οποία εναλλάσσει την πίεση στον θάλαμο διαφράγματος της κύριας βαλβίδας. Η βαλβίδα διατίθεται σε δύο λογικές:

• normally open: de-energize solenoid to open
• normally closed: energize solenoid to open

Τεχνικά στοιχεία

• Τύπος λειτουργίας: πλήρες άνοιγμα / στεγανό κλείσιμο
• Σύνδεση: φλαντζωτή
• Τυποποίηση: ANSI
• Pressure class: 150 lbs ή 300 lbs
• Υλικά σώματος: ορείχαλκος, ASTM A216 WCB, σφαιροειδής χυτοσίδηρος
• Κατάλληλο μέσο: νερό δικτύου ή βιομηχανικό νερό διεργασίας

Εφαρμογές

• απομακρυσμένο άνοιγμα/κλείσιμο μέσω PLC ή SCADA
• πλήρωση δεξαμενών και batching
• διακοπή ροής σε γραμμές ύδρευσης ή άρδευσης
• αυτοματισμοί στάθμης με ηλεκτρική εντολή
• εφαρμογές όπου απαιτείται υψηλότερη παροχή pilot σε σχέση με απλή solenoid διάταξη

Διαφορά από 136-01

Η 136-03 / 636-03 περιλαμβάνει τρίοδη pilot valve υψηλής παροχής, πέρα από το solenoid. Αυτό βοηθά σε ταχύτερη υδραυλική απόκριση της κύριας βαλβίδας, ιδιαίτερα σε μεγαλύτερα DN ή σε εφαρμογές όπου ο χρόνος ανοίγματος/κλεισίματος πρέπει να ελέγχεται λειτουργικά.

FAQ

Είναι modulating valve;
Όχι. Είναι on-off βαλβίδα, όχι αναλογική ρυθμιστική.

Ποια στοιχεία χρειάζονται για επιλογή;
DN, πίεση εισόδου/εξόδου, παροχή, τάση solenoid, fail position και pressure class.
