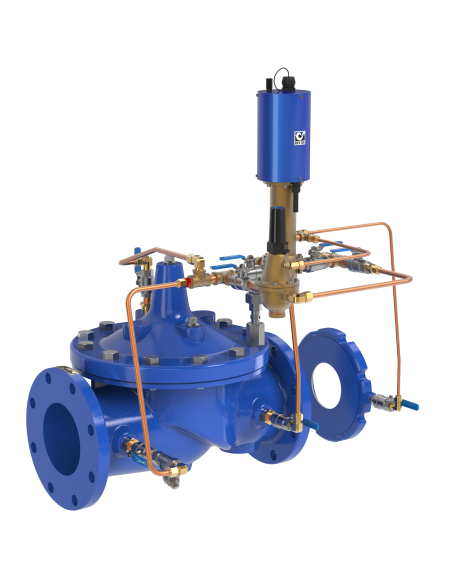

Ηλεκτρονική βαλβίδα ελέγχου ρύθμισης ροής Cla-Val τύπος 340-07 & 3640-07

Cla-Val 340-07 / 3640-07 ηλεκτρονική βαλβίδα ρύθμισης παροχής

Η Cla-Val 340-07 / 3640-07 είναι pilot-operated βαλβίδα ελέγχου παροχής για δίκτυα νερού. Περιορίζει την παροχή σε προκαθορισμένη μέγιστη τιμή, ανεξάρτητα από μεταβολές πίεσης γραμμής, εντός λόγου ρύθμισης 4:1.

Αρχή λειτουργίας

Η διάταξη χρησιμοποιεί precision orifice plate για δημιουργία διαφορικής πίεσης και ηλεκτρονικό pilot CDHS-34 για απομακρυσμένη μεταβολή setpoint. Το setpoint μπορεί να δοθεί από SCADA μέσω 4–20 mA, dry contacts CW/CCW ή Modbus RTU.

Τεχνικά στοιχεία

• Σύνδεση: φλαντζωτή
• Τυποποίηση: ANSI
• Pressure class: 150 / 300 lbs
• Υλικά σώματος: ορείχαλκος, ASTM A216 WCB, σφαιροειδής χυτοσίδηρος
• Pilot CDHS-34: 12–24 VDC
• Περιοχή pilot: 70–480 inH₂O differential
• Θερμοκρασία νερού pilot: έως 180 °F
• Υλικά pilot: bronze ASTM B62, stainless steel 303 trim, Buna-N elastomers
• Enclosure actuator: IP68 submersible

Συμπεριφορά σε βλάβη

Σε απώλεια ισχύος, το CDHS-34 παραμένει στην τελευταία εντολή και η υδραυλική pilot λειτουργία συνεχίζει να ελέγχει την κύρια βαλβίδα. Σε απώλεια σήματος setpoint, η θέση μπορεί να προγραμματιστεί σε 4 mA, last ή 20 mA.

Εφαρμογές

• περιορισμός παροχής σε ζώνες δικτύου
• τηλεχειριζόμενη παροχή σε υδραγωγεία
• προστασία downstream δικτύων από υπερπαροχή
• retrofit σε χειροκίνητες Cla-Val 40 Series rate-of-flow valves
• εγκαταστάσεις όπου η είσοδος σε φρεάτιο για ρύθμιση setpoint πρέπει να αποφεύγεται

FAQ

Χρειάζεται παροχόμετρο;
Η ρύθμιση βασίζεται σε orifice plate και διαφορική πίεση, όχι απαραίτητα σε εξωτερικό flowmeter.

Είναι on-off βαλβίδα;
Όχι. Είναι βαλβίδα περιορισμού/ρύθμισης παροχής με ηλεκτρονικά μεταβαλλόμενο setpoint.
