Ηλεκτρονική βαλβίδα ελέγχου με ηλεκτρομαγνητική διάταξη Cla-Val τύπος 136-01 & 636-01

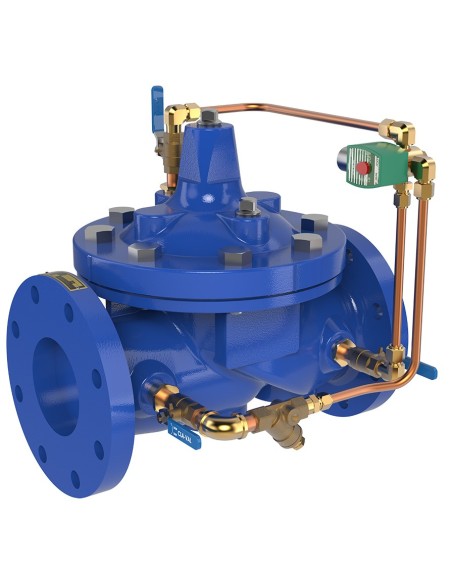

Cla-Val 136-01 / 636-01 ηλεκτρομαγνητική βαλβίδα on-off

Η Cla-Val 136-01 / 636-01 είναι υδραυλικά ενεργοποιούμενη βαλβίδα ελέγχου νερού, με κύρια βαλβίδα Hytrol και τρίοδη ηλεκτρομαγνητική pilot valve. Η λειτουργία της είναι on-off: ανοίγει ή κλείνει όταν λάβει ηλεκτρικό σήμα στο solenoid pilot.

Αρχή λειτουργίας

Η τρίοδη ηλεκτρομαγνητική διάταξη εναλλάσσει την πίεση στον θάλαμο διαφράγματος της κύριας βαλβίδας. Ανάλογα με τη διάταξη ελέγχου, η βαλβίδα διατίθεται ως:

  • normally open: de-energized solenoid to open
  • normally closed: energized solenoid to open

Η επιλογή fail position πρέπει να συνδέεται με τη λογική ασφαλείας της εγκατάστασης.

Τεχνικά χαρακτηριστικά

  • Σύνδεση: φλαντζωτή
  • Τυποποίηση: ANSI
  • Κλάσεις πίεσης: 150 lbs / 300 lbs
  • Υλικά σώματος: ορείχαλκος, ASTM A216 WCB, σφαιροειδής χυτοσίδηρος
  • Κύρια λειτουργία: ηλεκτρικό άνοιγμα/κλείσιμο
  • Μέσο: νερό διεργασίας ή δίκτυο ύδρευσης

Τυπικές εφαρμογές

  • batching και πλήρωση δεξαμενών
  • ανάμιξη, πλύση και blending σε βιομηχανικές γραμμές
  • απομακρυσμένο on-off control μέσω PLC ή SCADA
  • έλεγχος στάθμης με float switch ή ηλεκτρόδια
  • γεωργικά και υδρευτικά δίκτυα με ηλεκτρική εντολή ανοίγματος/κλεισίματος

Σημεία επιλογής

Για σωστή διαστασιολόγηση απαιτούνται DN, παροχή, ελάχιστη/μέγιστη πίεση, διαθέσιμη τάση solenoid, επιθυμητή κατάσταση σε απώλεια ρεύματος και συμβατότητα υλικών με το νερό ή το υγρό διεργασίας.

FAQ

Είναι ρυθμιστική βαλβίδα παροχής;
Όχι. Είναι βαλβίδα on-off. Για αναλογικό έλεγχο παροχής απαιτείται διαφορετική διάταξη ελέγχου.

Πού χρησιμοποιείται η 636-01;
Η σειρά 636 αφορά αντίστοιχη διαμόρφωση σε μεγαλύτερες/ειδικές εκδόσεις Cla-Val, με ίδια βασική λογική solenoid control.

Τυποποίηση (Επιλογές)
  • ANSI
Σύνδεση (Επιλογές)
  • Φλαντζωτή
Υλικό Κατασκευής (Επιλογές)
  • Ορείχαλκος
  • ASTM A216 WCB
  • Σφαιροειδής Χυτοσίδηρος
Ονομαστική Πίεση (Επιλογές)
  • 150 lbs
  • 300 lbs

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

Cla-Val Models 136-01 and 636-01 Solenoid Control Valves are on-off control valves that either open or close upon receiving an electrical signal to the solenoid pilot control. These valves consist of a Hytrol main valve and a three-way solenoid valve that alternately applies pressure to or relieves pressure from the diaphragm chamber of the main valve. It is furnished either normally open (de-energized solenoid to open) or normally closed (energized solenoid to open).

Industrial uses for the solenoid control valve are many and include accurate control of process water for batching, mixing, washing, blending or other on-off type uses.

The liquid level control can be provided by using a float switch or electrode probe which sends an electrical signal to open or close the valve as needed.
