Πολυλειτουργική ηλεκτρονική βαλβίδα διεπαφής Cla-Val τύπος 133-AW

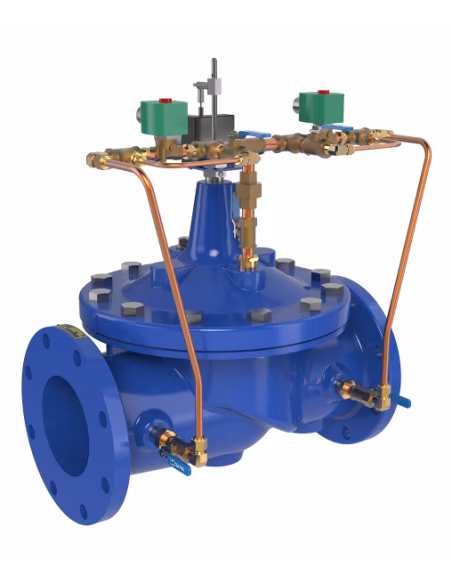

Cla-Val 133-AW πολυλειτουργική ηλεκτρονική βαλβίδα διεπαφής

Η Cla-Val 133-AW είναι υδραυλική βαλβίδα ελέγχου νερού με ηλεκτρονικό controller VC-22D. Ελέγχει ή υπολογίζει παροχή, θέση βαλβίδας και πίεση, με δεδομένα από πομπό θέσης X117 και πομπό πίεσης X141-PT. Σε απώλεια τροφοδοσίας η βαλβίδα οδηγείται σε κλείσιμο.

Κύρια διάταξη

• Κύρια βαλβίδα: Cla-Val 100-01 Hytrol
• Solenoid controls: CS2 normally open / normally closed
• Controller: VC-22D
• Position feedback: X117 Series
• Pressure feedback: X141-PT
• Σύνδεση: φλαντζωτή
• Τυποποίηση: ANSI
• Κλάσεις πίεσης: 150 / 300 lbs
• Υλικά σώματος: ορείχαλκος, ASTM A216 WCB, σφαιροειδής χυτοσίδηρος

Λειτουργία ελέγχου

Ο VC-22D χρησιμοποιεί θέση βαλβίδας και πίεση για υπολογισμό παροχής βάσει μεγέθους και διαμόρφωσης βαλβίδας. Το σήμα μπορεί να αναμεταδοθεί ή να χρησιμοποιηθεί για τοπικό/απομακρυσμένο setpoint παροχής. Υποστηρίζονται 4–20 mA, ψηφιακές είσοδοι, relay/solenoid outputs και Modbus RTU/TCP.

Εφαρμογές

• γραμμές μεταφοράς και διανομής νερού
• SCADA έλεγχος παροχής
• retrofit σε υφιστάμενες pilot-operated βαλβίδες
• pressure reducing, pressure sustaining, flow limiting ή level control με διατήρηση της βασικής υδραυλικής λειτουργίας
• totalizing / batch volume control

Διαφορά 133-AW έναντι 133-AV

Η 133-AW είναι fail-close: σε απώλεια ηλεκτρικής τροφοδοσίας κλείνει. Η επιλογή της είναι κατάλληλη όταν η ασφαλής κατάσταση διεργασίας είναι η διακοπή ροής, π.χ. προστασία δεξαμενής, περιορισμός υπερπαροχής ή απομόνωση γραμμής.

FAQ

Τι δεδομένα απαιτούνται για επιλογή;
Τάση, DN, pressure class, ελάχιστη/μέγιστη πίεση, παροχή και απαιτούμενη fail position.

Χρειάζεται παροχόμετρο;
Όχι πάντα. Η παροχή μπορεί να υπολογιστεί από θέση και πίεση, εφόσον οι υδραυλικές συνθήκες το επιτρέπουν.
