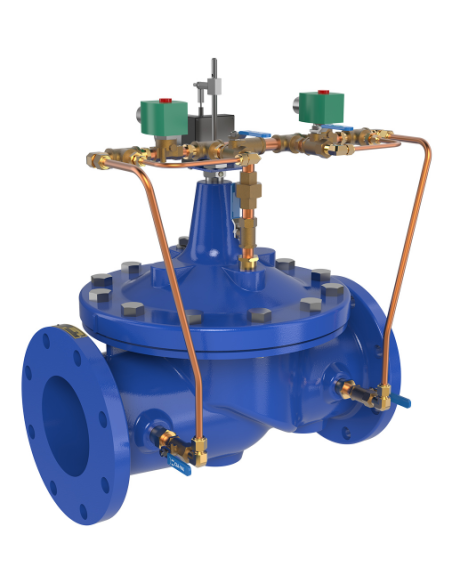

Πολυλειτουργική ηλεκτρονική βαλβίδα διεπαφής Cla-Val τύπος 133-AV

Cla-Val 133-AV ηλεκτρονική βαλβίδα διεπαφής

Η Cla-Val 133-AV είναι υδραυλική βαλβίδα ελέγχου για δίκτυα νερού, με ηλεκτρονική διεπαφή VC-22D. Υπολογίζει ή ελέγχει παροχή, θέση βαλβίδας ή πίεση, αξιοποιώντας πομπό θέσης X117D και πομπό πίεσης X141-PT. Σε απώλεια τροφοδοσίας διατηρεί τη θέση της βαλβίδας.

Λειτουργία ελέγχου

Ο controller VC-22D δέχεται αναλογικά/ψηφιακά σήματα και υποστηρίζει Modbus RTU/TCP. Η παροχή μπορεί να υπολογιστεί από θέση βαλβίδας και διαφορική πίεση, χωρίς ανεξάρτητο παροχόμετρο, όταν η διαστασιολόγηση και οι καμπύλες της βαλβίδας το επιτρέπουν.

Τεχνικά στοιχεία

• Κύρια βαλβίδα: Cla-Val 100-01 Hytrol
• Μεγέθη: DN80–DN900 σε ductile iron, DN80–DN400 σε cast steel ή bronze
• Συνδέσεις: φλαντζωτές ANSI, διαθέσιμες κλάσεις 150 / 300
• Υλικά σώματος: ductile iron ASTM A536, cast steel ASTM A216-WCB, bronze UNS 87850
• Trim: bronze standard, stainless steel optional
• Δίσκος/διάφραγμα: Buna-N
• Τροφοδοσία controller: 12–24 VDC
• I/O: 6x 4–20 mA είσοδοι, 4x 4–20 mA έξοδοι, 6 ψηφιακές είσοδοι, ρελέ/solenoid outputs

Εφαρμογές

• SCADA έλεγχος παροχής σε γραμμές μεταφοράς νερού
• pressure reducing, sustaining, flow limiting ή level control με επιπλέον μέτρηση παροχής
• retrofit σε υφιστάμενες υδραυλικές pilot valves
• batch/totalizing εφαρμογές σε βιομηχανικά δίκτυα νερού

Επιλογή βαλβίδας

Για σωστή επιλογή απαιτούνται: τάση τροφοδοσίας, ελάχιστη/μέγιστη πίεση, εύρος παροχής, DN, pressure class και optional features όπως strainer, isolation valves, opening/closing speed controls ή independent operating pressure.
