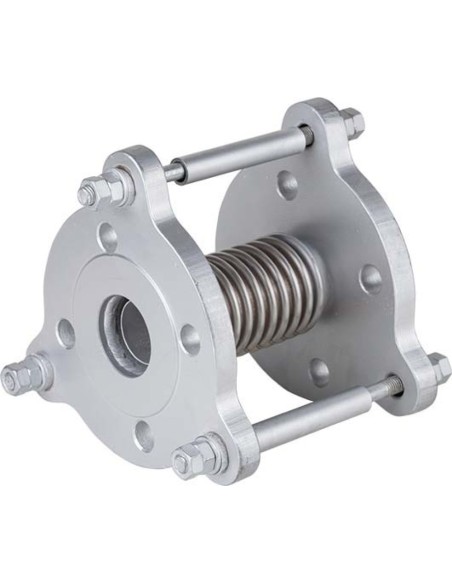

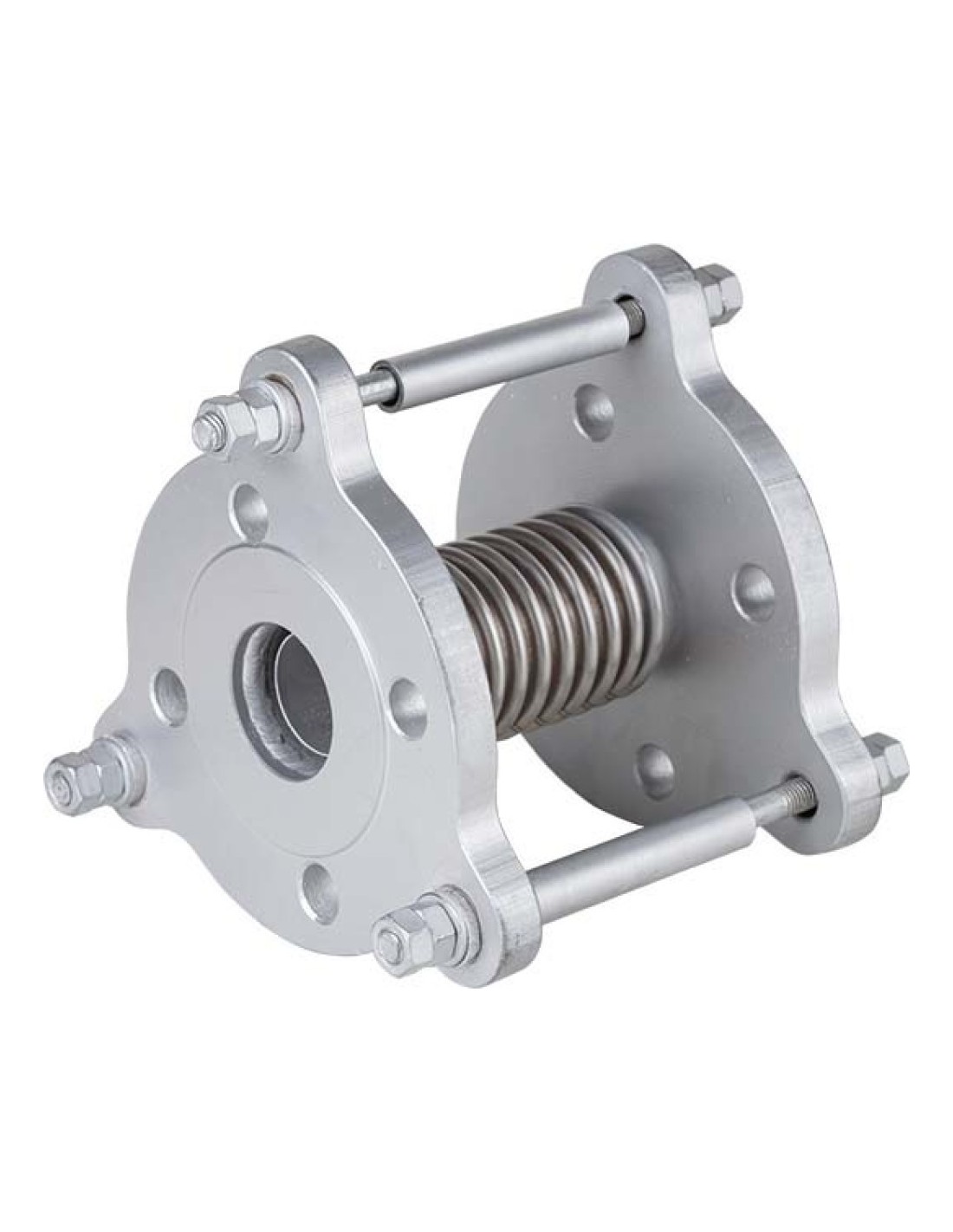

Διαστολικά Genebre τύπος 2835E

Name: Διαστολικά Genebre τύπος 2835E
Brand: Genebre
SKU: Metal expansion joint with internal liner - 2835E | Genebre

Διαστολικά Genebre 2835E

Τα Genebre 2835E είναι μεταλλικοί αντισταθμιστές διαστολής με φλαντζωτά άκρα EN 1092 PN16 και εσωτερικό χιτώνιο ροής. Χρησιμοποιούνται για αξονική αντιστάθμιση θερμικών μετακινήσεων και περιορισμό μεταδιδόμενων κραδασμών σε δίκτυα νερού, θερμών ρευστών ή συμβατών αερίων.

Κατασκευή

διαστάσεις DN25–DN200, 1"–8"
ονομαστική κλάση PN16
φυσούνα και εσωτερικό χιτώνιο από ανοξείδωτο 1.4301 / AISI 304
φλάντζες και σωληνωτά άκρα από ανθρακούχο χάλυβα με αντιθερμική βαφή
περιοριστικές ντίζες από 2" και άνω
μονής φοράς ροής, με εγκατάσταση σύμφωνα με το βέλος του σώματος

Όρια λειτουργίας

Η μέγιστη πίεση εργασίας είναι 16 bar και η θερμοκρασιακή περιοχή -40 °C έως +300 °C. Η καμπύλη πίεσης–θερμοκρασίας δείχνει απομείωση της επιτρεπτής πίεσης σε υψηλές θερμοκρασίες, άρα η επιλογή δεν πρέπει να γίνεται μόνο από το PN16.

Αξονική μετακίνηση

Η επιτρεπόμενη διαδρομή εξαρτάται από τους κύκλους λειτουργίας:

έως 10.000 κύκλους: από ±5 mm σε DN25–DN40 έως ±12 mm σε DN200
έως 1.000 κύκλους: από ±11 mm έως ±26 mm
αξονική ακαμψία: 28–76 kgf/mm
ενεργή διατομή: 16,3–366,4 cm²

Εφαρμογές και επιλογή

Τυπικές χρήσεις: λεβητοστάσια, HVAC υψηλής θερμοκρασίας, δίκτυα θερμού νερού, βοηθητικά βιομηχανικά κυκλώματα και μεταλλικές σωληνώσεις με φλαντζωτή σύνδεση.

Για σωστή επιλογή ελέγχονται DN, θερμοκρασία, πίεση, αξονική μετακίνηση, αριθμός κύκλων, φορά ροής, αγκυρώσεις, οδηγοί σωλήνωσης και συμβατότητα του ρευστού με AISI 304. Οι τιμές Kv κυμαίνονται από 70 έως 6012 m³/h για απώλεια πίεσης 1 bar.

FAQ

Χρειάζεται ενεργοποιητή;
Όχι. Λειτουργεί παθητικά από τη μετακίνηση της σωλήνωσης.

Τι ελέγχεται στη συντήρηση;
Στεγανότητα φλαντζών, κατάσταση ντιζών, ίχνη κόπωσης στη φυσούνα, σωστή καθοδήγηση και πιθανή συσσώρευση επικαθίσεων στο εσωτερικό χιτώνιο.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Technical Sheet

Περιγραφή

Flanged ends DIN PN 16. Internal liner, bellows and ends: stainless steel AISI 304. Max. working pressure: 16 bar. Max. temp. 300ºC. Limit rods are used to protect from movements in excess (from 2”).

Reference: 2835E

Reference	Size	Minimum purchase unit	Weight (Kg)	Box / carton
2835E 06	METAL EXPANSION JOINT WITH INTERNAL LINER 1"	1	2.29	1/1
2835E 07	METAL EXPANSION JOINT WITH INTERNAL LINER	1	3.3	1/1
2835E 08	METAL EXPANSION JOINT WITH INTERNAL LINER	1	3.8	1/1
2835E 09	METAL EXPANSION JOINT WITH INTERNAL LINER 2"	1	6.25	1/1
2835E 10	METAL EXPANSION JOINT WITH INTERNAL LINER 2"1/2	1	7.933	1/1
2835E 11	METAL EXPANSION JOINT WITH INTERNAL LINER 3"	1	8.583	1/1
2835E 12	METAL EXPANSION JOINT WITH INTERNAL LINER 4"	1	10.75	1/1
2835E 13	METAL EXPANSION JOINT WITH INTERNAL LINER 5"	1	14.9	1/1
2835E 14	METAL EXPANSION JOINT WITH INTERNAL LINER 6"	1	20.517	1/1
2835E 16	METAL EXPANSION JOINT WITH INTERNAL LINER 8"	1	25.2	1/1
