Διαστολικά Genebre τύπος 2834

Name: Διαστολικά Genebre τύπος 2834
Brand: Genebre
SKU: Metal expansion joint with internal liner - 2834 | Genebre

Διαστολικά Genebre 2834

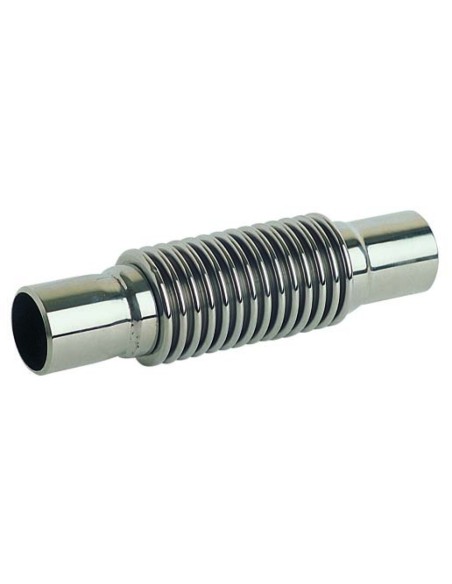

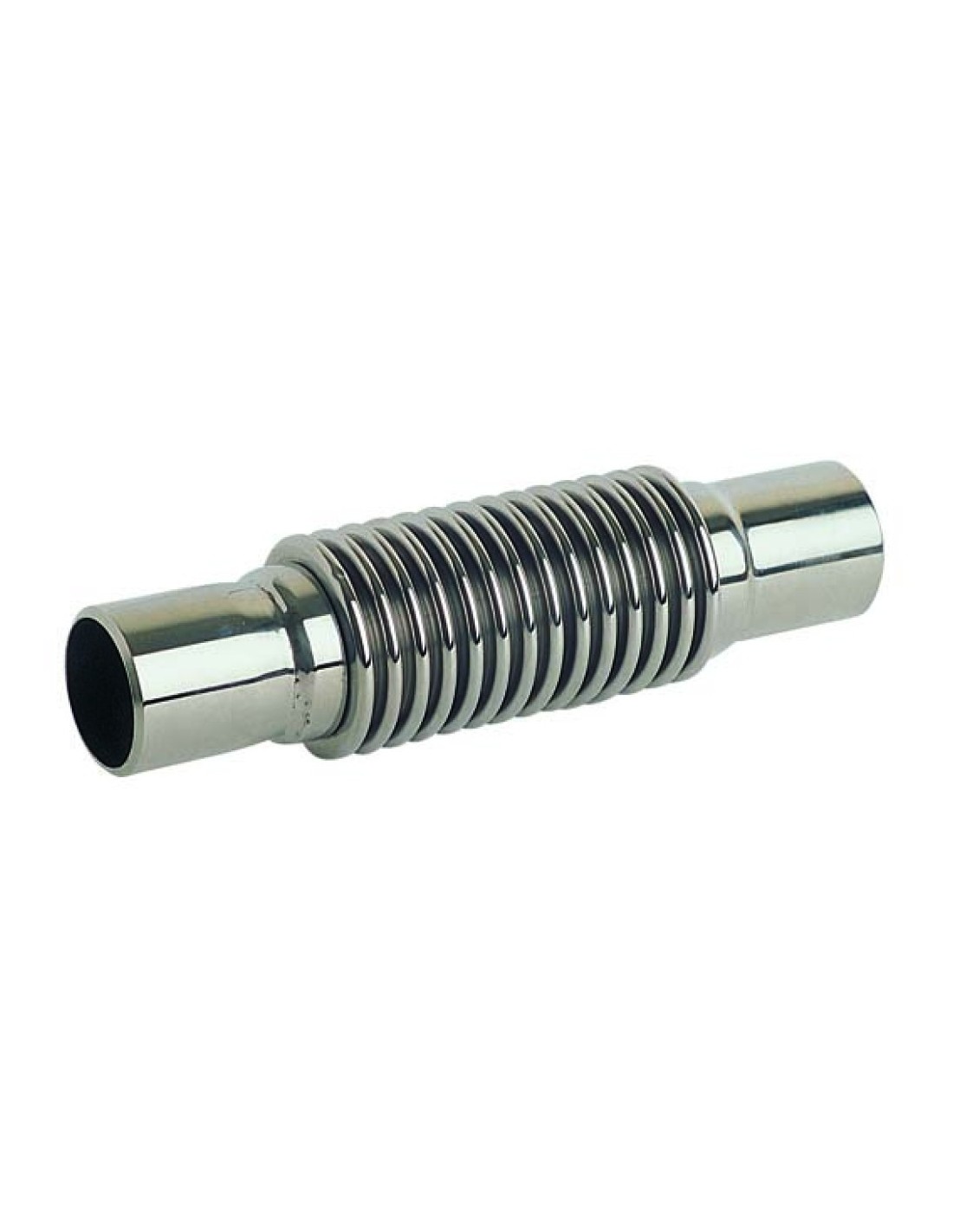

Τα Genebre 2834 είναι μεταλλικοί αντισταθμιστές διαστολής με άκρα συγκόλλησης, κατασκευή AISI 304 / 1.4301 και εσωτερικό χιτώνιο ροής. Προορίζονται για αξονική θερμική μετακίνηση σε ευθύγραμμα τμήματα σωληνώσεων και για περιορισμό μηχανικών κραδασμών.

Κατασκευή

άκρα συγκόλλησης από ανοξείδωτο 304,
κυματοειδής μεταλλική φυσούνα από 1.4301,
εσωτερικό χιτώνιο από 1.4301,
μονόδρομη φορά ροής με ένδειξη βέλους,
διαστάσεις DN40–DN200, 1½”–8”.

Το εσωτερικό χιτώνιο μειώνει απώλειες φορτίου και περιορίζει τη συσσώρευση προϊόντος στις πτυχώσεις. Για αυτό η εγκατάσταση πρέπει να ακολουθεί τη φορά ροής.

Όρια λειτουργίας

Ονομαστική πίεση PN10, μέγιστη πίεση εργασίας 10 bar και μέγιστη θερμοκρασία 300 °C. Η καμπύλη πίεσης–θερμοκρασίας δείχνει απομείωση πάνω από περίπου 100 °C, άρα η επιλογή δεν πρέπει να γίνεται μόνο από το PN.

Η αξονική μετακίνηση εξαρτάται από τους κύκλους λειτουργίας. Για έως 10.000 κύκλους δίνεται από ±6 mm στο DN40 έως ±29 mm στο DN200. Η αξονική ακαμψία κυμαίνεται από 83 έως 400 N/mm.

Εφαρμογές

Κατάλληλο για θερμό νερό, χαμηλής πίεσης ατμό, HVAC υψηλής θερμοκρασίας, βοηθητικά βιομηχανικά κυκλώματα και συμβατά υγρά ή αέρια με AISI 304. Σε διαβρωτικά μέσα απαιτείται έλεγχος χημικής συμβατότητας και χλωριδίων.

Επιλογή και εγκατάσταση

Ελέγχονται DN, πίεση, θερμοκρασία, αξονική διαδρομή, αριθμός κύκλων, Kv, φορά ροής, αγκυρώσεις και οδηγοί σωλήνωσης. Οι τιμές Kv δίνονται από 63 έως 4630 m³/h για απώλεια πίεσης 1 bar.

Δεν υπάρχει ενεργοποιητής ή παρέμβυσμα φλάντζας. Η στεγανότητα εξαρτάται από τη συγκόλληση και τον έλεγχο των ραφών. Η σελίδα αναφέρει πιστοποιήσεις ISO 9001:2015, ISO 14001:2015 και CE· η τελική τεκμηρίωση πρέπει να ζητείται ανά παραγγελία.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Technical Sheet

Περιγραφή

Welded ends, PN 10. Internal liner bellows: stainless steel AISI 304. Stainless steel AISI 304 ends. Max. temp. 300ºC.

Reference: 2834

Reference	Size	Minimum purchase unit	Weight (Kg)	Box / carton
2834 08	METAL EXPANS.JOINT INOX 1 1/2"	1	0.8	1/1
2834 09	METAL EXP.JOINT INT.LINER 2"	1	1.6	1/1
2834 10	METAL EXP.JOINT INT.LINER2 1/2	1	2	1/1
2834 11	METAL EXP.JOINT INT.LINER 3"	1	2.683	1/1
2834 12	METAL EXP.JOINT INT.LINER 4"	1	3.9	1/1
2834 13	METAL EXP.JOINT INT.LINER 5"	1	5.45	1/1
2834 14	METAL EXP.JOINT INT.LINER 6"	1	7	1/1
2834 16	METAL EXP.JOINT INT.LINER 8"	1	10	1/1
