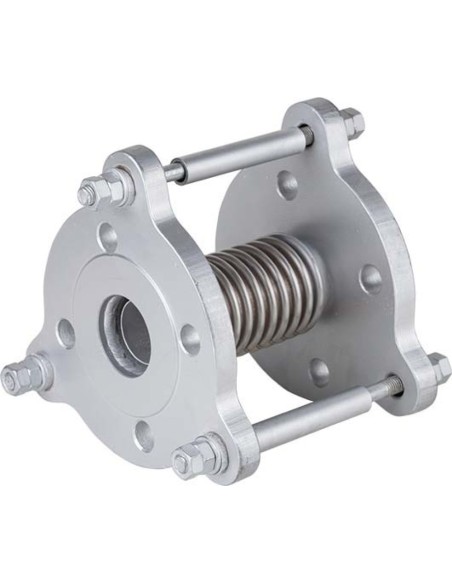

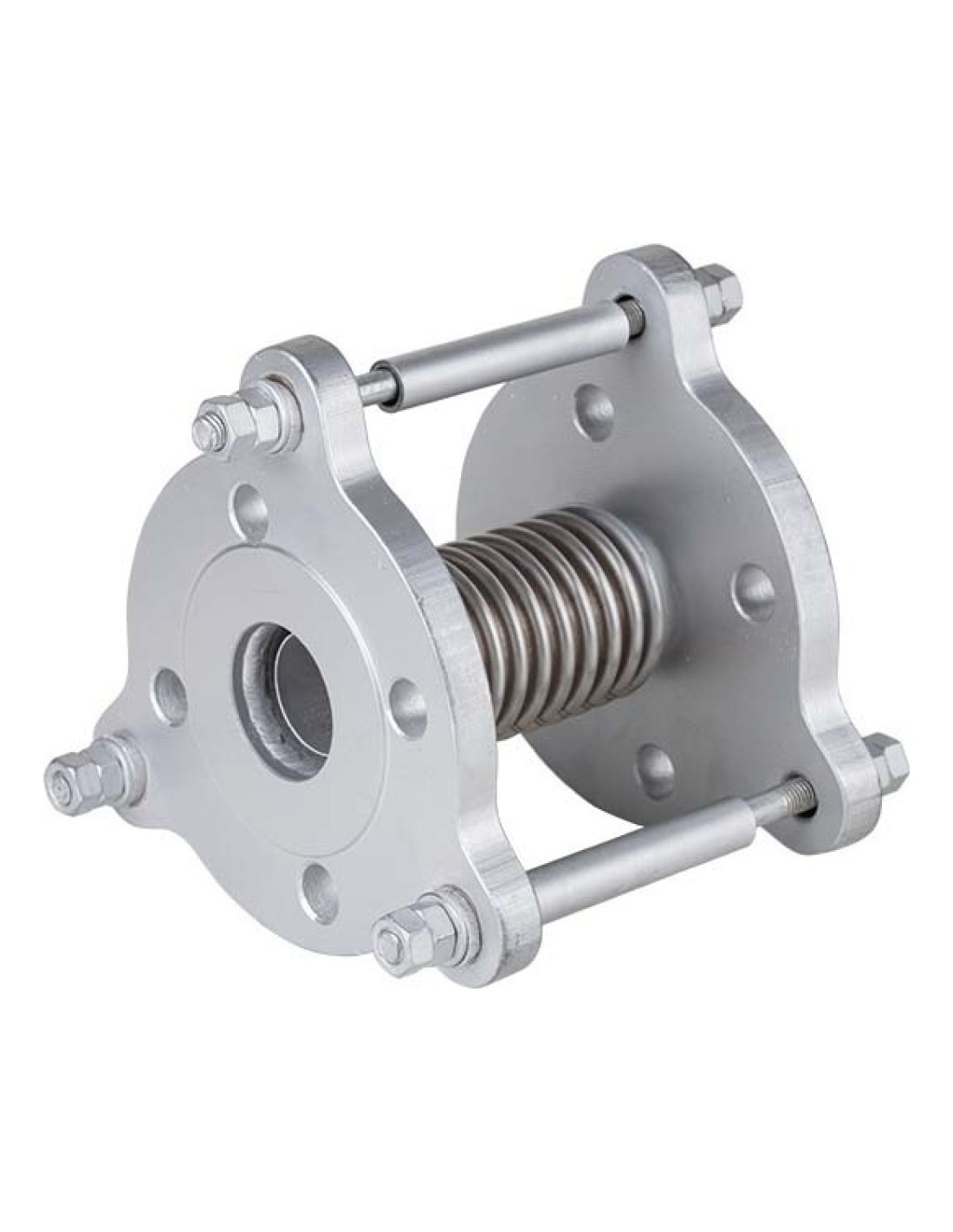

Διαστολικά Genebre τύπος 2835AE

Διαστολικά Genebre 2835AE

Τα Genebre 2835AE είναι μεταλλικοί αντισταθμιστές διαστολής με φλάντζες ANSI B16.5 Class 150 και εσωτερικό χιτώνιο ροής. Προορίζονται για αξονική αντιστάθμιση θερμικών μετακινήσεων και μείωση μεταδιδόμενων κραδασμών σε μεταλλικά δίκτυα συμβατά με ανοξείδωτο AISI 304 / 1.4301.

Κατασκευή

• Διαστάσεις: DN50–DN200, 2"–8".
• Φυσούνα και εσωτερικό χιτώνιο: ανοξείδωτο 1.4301.
• Φλάντζες και σωληνωτά άκρα: ανθρακούχος χάλυβας με αντιθερμική βαφή.
• Ντίζες περιορισμού μετακίνησης για προστασία από υπερσυμπίεση ή υπερέκταση.
• Μονής φοράς ροής, με εγκατάσταση σύμφωνα με το βέλος του σώματος.

Όρια λειτουργίας

Η μέγιστη πίεση εργασίας είναι 19 bar και η θερμοκρασιακή περιοχή -40 °C έως +300 °C. Η καμπύλη πίεσης–θερμοκρασίας δείχνει απομείωση της επιτρεπτής πίεσης σε υψηλές θερμοκρασίες, άρα η επιλογή δεν πρέπει να βασίζεται μόνο στην κλάση ANSI 150.

Αξονική μετακίνηση

Η επιτρεπόμενη μετακίνηση εξαρτάται από τους κύκλους λειτουργίας:

• για ≥10.000 κύκλους: περίπου ±6 έως ±12 mm,
• για 1.000 κύκλους: έως ±26 mm στο DN200,
• αξονική ακαμψία: 28–76 kgf/mm,
• ενεργή διατομή: 27,3–366,4 cm².

Εφαρμογές

Κατάλληλο για HVAC, θερμό νερό, βοηθητικά βιομηχανικά κυκλώματα, συμβατά υγρά και αέρια, όπου το piping class απαιτεί ANSI Class 150 φλάντζες. Για χλωριωμένα ή διαβρωτικά μέσα απαιτείται έλεγχος συμβατότητας με AISI 304.

Διαφορά από 2835E

Το 2835AE χρησιμοποιείται σε φλαντζωτές συνδέσεις ANSI B16.5 Class 150. Το 2835E αφορά αντίστοιχη φλαντζωτή εκτέλεση EN 1092 PN16. Η επιλογή γίνεται με DN, πίεση, θερμοκρασία, αξονική διαδρομή, κύκλους, αγκυρώσεις, οδηγούς και φορά ροής.

FAQ

Χρειάζεται ενεργοποιητή;
Όχι. Λειτουργεί παθητικά από τη θερμική μετακίνηση της σωλήνωσης.

Τι ελέγχεται στη συντήρηση;
Στεγανότητα φλαντζών, κατάσταση ντιζών, ίχνη κόπωσης στη φυσούνα, ευθυγράμμιση οδηγών και πιθανή συσσώρευση υλικού στο εσωτερικό χιτώνιο.
