Διαστολικά

Τα διαστολικά σωληνώσεων χρησιμοποιούνται για παραλαβή αξονικών, πλευρικών ή γωνιακών μετακινήσεων που προκύπτουν από θερμική διαστολή, κραδασμούς, καθίζηση στηρίξεων ή μικρομετατοπίσεις εξοπλισμού σε δίκτυα ατμού, νερού, αερίων, πεπιεσμένου αέρα και ρευστών διεργασίας. Η κατηγορία περιλαμβάνει μεταλλικά διαστολικά Comeval TORAFLEX S50/S25 και σειρές Macoga, όπως MWA, MTI, MTE, MRR, MQP, PTFE, MW, MR, MF, pressure balanced MPBI/MPBE, MJA, LENS, Two Ply και Dog Bone.

Η επιλογή γίνεται με βάση υπολογισμένη θερμική μετατόπιση, ονομαστική πίεση, θερμοκρασία, μέσο λειτουργίας, κατεύθυνση μετακίνησης, απαιτήσεις αγκύρωσης, οδηγούς σωλήνωσης, κόπωση φυσούνας και επιτρεπόμενες δυνάμεις στα ακροφύσια εξοπλισμού. Σε δίκτυα ατμού πρέπει να ελέγχονται η αποστράγγιση συμπυκνωμάτων, το water hammer, η σωστή θέση fixed points και η δυνατότητα πρόσβασης για οπτικό έλεγχο φυσούνας, ράβδων περιορισμού, φλαντζών και συγκολλήσεων.

Οι εκδόσεις TORAFLEX S50/S25 είναι μεταλλικά εύκαμπτα στοιχεία για απορρόφηση αξονικών θερμικών μετακινήσεων, με κυματοειδή φυσούνα τύπου Omega, εσωτερικό sleeve για μείωση φθοράς/στροβιλισμών, συγκολλητά άκρα στον τύπο S25 και φλαντζωτά άκρα στον τύπο S50, ενώ ο S50 φέρει limit rods ως στάνταρ. Αναφέρονται διαστάσεις DN20–DN600, PN10–PN16, συνδέσεις φλαντζωτές ή butt weld, ανοξείδωτη κατασκευή και εφαρμογές σε HVAC, ατμό, αέρια, λίπανση, πεπιεσμένο αέρα και διεργασίες.

Οι pressure balanced εκδόσεις, όπως MPBI, χρησιμοποιούνται όταν απαιτείται παραλαβή αξονικής ή/και πλευρικής μετακίνησης με περιορισμό του pressure thrust σε ευθύγραμμη σωλήνωση. Σε χημικά επιθετικά μέσα εξετάζονται PTFE διαστολικά, ενώ οι ειδικές διαμορφώσεις Lens, Two Ply και Dog Bone επιλέγονται ανάλογα με πίεση, θερμοκρασία, κύκλους λειτουργίας, διαθέσιμο μήκος εγκατάστασης και απαιτήσεις επιθεώρησης.

Διαθέσιμες επιλογές ανά υλικό σώματος
Διαστολικά Comeval τύπος TORAFLEX S50 / S25 | Φιλιππόπουλος α.ε.

Διαστολικά Comeval τύπος TORAFLEX S50 / S25

Metal expansion joints, flanged or butt weld ends BW TORAFLEX - S50 / S25 | Comeval
Comeval
Διαστολικά TORAFLEX S50 / S25 Comeval Μεταλλικοί αντισταθμιστές διαστολής για άκαμπτα δίκτυα σωληνώσεων, σχεδιασμένοι για απορρόφηση αξονικών θερμικών μετακινήσεων. Η κατασκευή περιλαμβάνει κυματοειδή φυσούνα μορφής Omega και εσωτερικό χιτώνιο, ώστε η ροή να μην προσβάλλει άμεσα την πτυχωτή επιφάνεια. Η εγκατάσταση είναι μονής κατεύθυνσης και πρέπει να...
Περισσότερα
Διαστολικά Macoga τύπος MWA | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MWA

Expansion Joints - Type MWA | Macoga
Macoga
Διαστολικά Macoga MWA Τα Macoga MWA είναι μεταλλικοί αντισταθμιστές διαστολής τύπου single unrestrained, με μία κυματοειδή φυσούνα και άκρα συγκόλλησης. Χρησιμοποιούνται κυρίως για απορρόφηση αξονικής διαστολής σε ευθύγραμμα τμήματα σωληνώσεων, ενώ η τελική ικανότητα μετακίνησης καθορίζεται από τα στοιχεία σχεδιασμού της παραγγελίας. Σχεδιαστική λογική Ο...
Περισσότερα
Διαστολικά Macoga τύπος MTI | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MTI

Expansion Joints - Type MTI | Macoga
Macoga
Διαστολικά Macoga MTI Τα Macoga MTI είναι μεταλλικοί αντισταθμιστές διαστολής τύπου single unrestrained, με μία φυσούνα και εσωτερικά σπειρώματα BSP ή NPT για σύνδεση σε μικρότερα δίκτυα σωληνώσεων. Ανήκουν στην ίδια οικογένεια με MWA, MFA, MFG, MTE και MQP, αλλά διαφοροποιούνται από τη σπειρωτή εσωτερική σύνδεση. Λειτουργία στο δίκτυο Ο τύπος MTI...
Περισσότερα
Διαστολικά Macoga τύπος MTE | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MTE

Expansion Joints - Type MTE | Macoga
Macoga

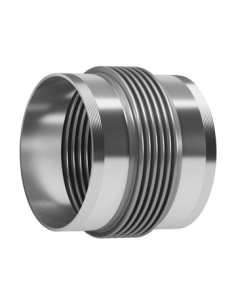

Διαστολικά Macoga MTE Τα Macoga MTE είναι μεταλλικοί αντισταθμιστές διαστολής single unrestrained, με μία κυματοειδή φυσούνα και εξωτερικά σπειρώματα BSP ή NPT. Η σύνδεση τα καθιστά κατάλληλα για μικρές διατομές όπου δεν προβλέπεται φλάντζα ή συγκόλληση στο piping class. Λειτουργία και περιορισμοί Ο τύπος MTE χρησιμοποιείται κυρίως για απορρόφηση αξονικής...
Περισσότερα
Διαστολικά Macoga τύπος MRR | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MRR

Expansion Joints - Type MRR | Macoga
Macoga

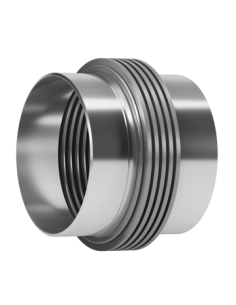

Διαστολικά Macoga MRR Τα Macoga MRR είναι μεταλλικοί αντισταθμιστές διαστολής για εφαρμογές υψηλής εσωτερικής πίεσης, με δακτυλίους ενίσχυσης γύρω από τις πτυχώσεις της φυσούνας. Οι δακτύλιοι στηρίζουν την περιοχή της ρίζας της πτύχωσης και περιορίζουν την παραμόρφωση λόγω εσωτερικής πίεσης. Κατασκευή και κινήσεις Η σειρά MRR μπορεί να ενσωματωθεί σε...
Περισσότερα
Διαστολικά Macoga τύπος MQP | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MQP

Expansion Joints - Type MQP | Macoga
Macoga

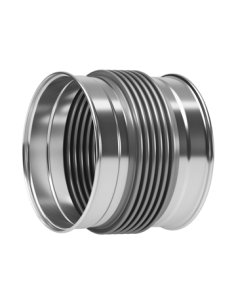

Διαστολικά Macoga MQP Τα Macoga MQP είναι μεταλλικοί αντισταθμιστές διαστολής single unrestrained με σύνδεση quick press, για δίκτυα HVAC θέρμανσης, αερισμού και κλιματισμού. Η κατασκευή βασίζεται σε μία μεταλλική φυσούνα με άκρα σύνδεσης και χρησιμοποιείται κυρίως για αξονικές μετακινήσεις σωλήνωσης λόγω θερμικής διαστολής. Λειτουργία στο δίκτυο Ο τύπος...
Περισσότερα
Διαστολικά Macoga PTFE | Φιλιππόπουλος α.ε.

Διαστολικά Macoga PTFE

Expansion Joints - Type PTFE | Macoga
Macoga

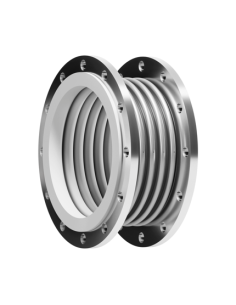

Διαστολικά Macoga PTFE Τα Macoga PTFE είναι αντισταθμιστές διαστολής με επένδυση PTFE / πολυτετραφθοροαιθυλενίου στις βρεχόμενες επιφάνειες. Χρησιμοποιούνται σε σωληνώσεις όπου το ρευστό είναι χημικά επιθετικό και η μεταλλική επιφάνεια δεν πρέπει να έρχεται σε άμεση επαφή με το μέσο. Η Macoga αναφέρει εφαρμογή επένδυσης PTFE σε μεταλλικούς και ελαστικούς...
Περισσότερα
Διαστολικά Macoga τύπος MWY | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MWY

Expansion Joints - Type MWY | Macoga
Macoga

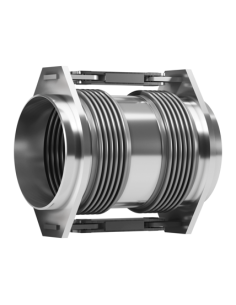

Διαστολικά Macoga MWY Τα Macoga MWY είναι μεταλλικοί αντισταθμιστές διαστολής double hinged με άκρα συγκόλλησης. Αποτελούνται από δύο φυσούνες που συνδέονται με ενδιάμεσο σωλήνα και αρθρωτό σύστημα μεντεσέδων. Η διάταξη προορίζεται για απορρόφηση πλευρικών και γωνιακών μετακινήσεων σε ένα επίπεδο, όχι για αξονική διαδρομή. Λειτουργία και φορτία Οι...
Περισσότερα
Διαστολικά Macoga τύπος MWT | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MWT

Expansion Joints - Type MWT | Macoga
Macoga

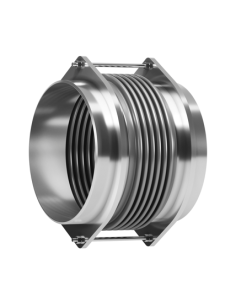

Διαστολικά Macoga MWT Τα Macoga MWT είναι μεταλλικοί αντισταθμιστές διαστολής τύπου single tied, με μία κυματοειδή φυσούνα, άκρα συγκόλλησης και σύστημα ντιζών συγκράτησης. Η αντίστοιχη φλαντζωτή έκδοση της ίδιας σειράς είναι η MFT με σταθερές φλάντζες. Λειτουργία στο δίκτυο Οι ντίζες περιορίζουν την ωστική δύναμη πίεσης, μειώνοντας τις απαιτήσεις κύριων...
Περισσότερα
Διαστολικά Macoga τύπος MWP | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MWP

Expansion Joints - Type MWP | Macoga
Macoga

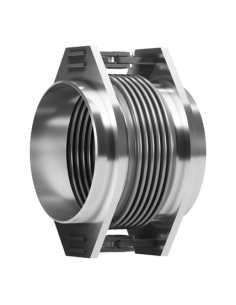

Διαστολικά Macoga MWP Τα Macoga MWP είναι μεταλλικοί αντισταθμιστές διαστολής τύπου hinged, με μία φυσούνα, άκρα συγκόλλησης και αρθρωτό σύστημα μεντεσέδων. Η αντίστοιχη φλαντζωτή έκδοση είναι η MFP. Η διάταξη επιτρέπει γωνιακή μετακίνηση σε ένα επίπεδο και δεν προορίζεται για αξονική ή πολυεπίπεδη πλευρική μετατόπιση. Λειτουργία στο δίκτυο Ο μηχανισμός...
Περισσότερα
Διαστολικά Macoga τύπος MWL | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MWL

Expansion Joints - Type MWL | Macoga
Macoga

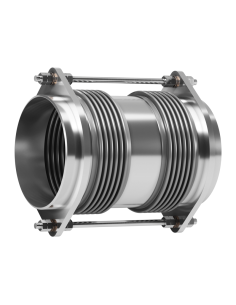

Διαστολικά Macoga MWL Τα Macoga MWL είναι μεταλλικοί αντισταθμιστές διαστολής τύπου universal lateral tied, με άκρα συγκόλλησης. Η κατασκευή αποτελείται από δύο φυσούνες, ενδιάμεσο σωλήνα και σύστημα ντιζών, το οποίο παραλαμβάνει την ωστική δύναμη που δημιουργείται από την εσωτερική πίεση. Η αντίστοιχη φλαντζωτή έκδοση είναι η MFL. Λειτουργία και...
Περισσότερα
Διαστολικά Macoga τύπος MWK | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MWK

Expansion Joints - Type MWK | Macoga
Macoga

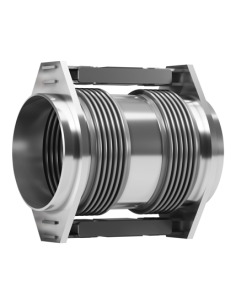

Διαστολικά Macoga MWK Τα Macoga MWK είναι μεταλλικοί αντισταθμιστές διαστολής τύπου double articulated, με δύο φυσούνες, ενδιάμεσο σωλήνα και άκρα συγκόλλησης. Η αντίστοιχη φλαντζωτή έκδοση είναι η MFK. Η διάταξη προορίζεται για πλευρικές μετακινήσεις σε οποιαδήποτε διεύθυνση και γωνιακή μετακίνηση σε ένα μόνο επίπεδο. Λειτουργία και φορτία Το MWK...
Περισσότερα
Διαστολικά Macoga τύπος MWCD | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MWCD

Expansion Joints - Type MWCD | Macoga
Macoga
Διαστολικά Macoga MWCD Τα Macoga MWCD είναι μεταλλικοί αντισταθμιστές διαστολής τύπου double gimbal, με δύο φυσούνες, ενδιάμεσο σωλήνα και διπλό σύστημα cardan/gimbal. Διατίθενται με άκρα συγκόλλησης ή φλάντζες και προορίζονται για απορρόφηση πλευρικών και γωνιακών μετακινήσεων σε οποιαδήποτε διεύθυνση. Λειτουργία και φορτία Το MWCD παραλαμβάνει την...
Περισσότερα
Διαστολικά Macoga τύπος MWC | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MWC

Expansion Joints - Type MWC | Macoga
Macoga

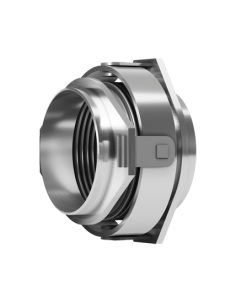

Διαστολικά Macoga MWC Τα Macoga MWC είναι μεταλλικοί αντισταθμιστές διαστολής τύπου gimbal, με άκρα συγκόλλησης. Χρησιμοποιούν δύο ζεύγη αρθρώσεων επάνω σε κοινό αιωρούμενο δακτύλιο gimbal, ώστε η φυσούνα να παραλαμβάνει γωνιακή μετακίνηση σε οποιοδήποτε επίπεδο. Η αντίστοιχη φλαντζωτή έκδοση είναι η MFC. Λειτουργία και περιορισμοί Ο δακτύλιος gimbal, οι...
Περισσότερα
Διαστολικά Macoga τύπος MUX | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MUX

Expansion Joints - Type MUX | Macoga
Macoga

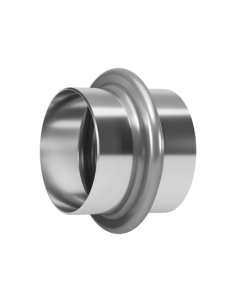

Διαστολικά Macoga MUX Τα Macoga MUX είναι μεταλλικοί αντισταθμιστές διαστολής thick wall, με υψηλό προφίλ πτύχωσης και κατασκευή από παχύ μεταλλικό έλασμα μονής στρώσης. Χρησιμοποιούνται σε εφαρμογές όπου οι συνθήκες σωλήνωσης ή εξοπλισμού απαιτούν βαριά γεωμετρία φυσούνας αντί για συμβατική λεπτότοιχη κατασκευή. Τεχνικά χαρακτηριστικά Σειρά: Thick wall,...
Περισσότερα
Διαστολικά Macoga τύπος MRW | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MRW

Expansion Joints - Type MRW | Macoga
Macoga

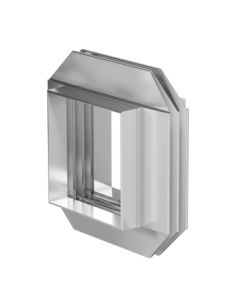

Διαστολικά Macoga MRW Τα Macoga MRW είναι ορθογωνικά μεταλλικά διαστολικά με V-shaped πτυχώσεις και γωνία τύπου camera corner. Προορίζονται για αεραγωγούς, αγωγούς καυσαερίων και ορθογωνικές σωληνώσεις χαμηλής θετικής πίεσης ή κενού. Τα άκρα σύνδεσης μπορούν να είναι φλαντζωτά ή συγκολλητά, ανάλογα με τη μηχανολογική διάταξη του έργου. Σχεδιαστική λογική...
Περισσότερα
Διαστολικά Macoga τύπος MRV | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MRV

Expansion Joints - Type MRV | Macoga
Macoga

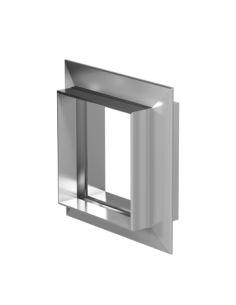

Διαστολικά Macoga MRV Τα Macoga MRV είναι ορθογωνικά μεταλλικά διαστολικά με V-shaped πτυχώσεις και γωνία τύπου miter corner. Η γωνία μπορεί να είναι μονή ή διπλή, ενώ η σύνδεση προβλέπεται με φλάντζες ή άκρα συγκόλλησης, ανάλογα με τη διαμόρφωση του αγωγού. Πεδίο λειτουργίας Η σειρά MRU / MRW / MRV αφορά ορθογωνικούς αγωγούς χαμηλής θετικής πίεσης ή...
Περισσότερα
Διαστολικά Macoga τύπος MRU | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MRU

Expansion Joints - Type MRU | Macoga
Macoga

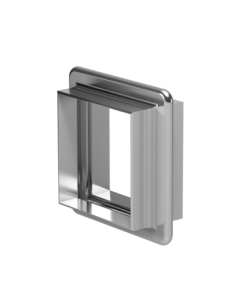

Διαστολικά Macoga MRU Τα Macoga MRU είναι ορθογωνικά μεταλλικά διαστολικά με U-shaped πτυχώσεις και στρογγυλεμένες γωνίες. Χρησιμοποιούνται σε ducting και ορθογωνικούς αγωγούς όπου απαιτείται απορρόφηση θερμικών μετακινήσεων σε διατομές που δεν είναι τυποποιημένες. Κάθε τεμάχιο σχεδιάζεται κατά παραγγελία με βάση τις διαστάσεις αγωγού, πίεση, θερμοκρασία...
Περισσότερα
Διαστολικά Macoga τύπος MPBI Inline pressure balanced | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MPBI Inline pressure balanced

Expansion Joints - Type MPBI Inline pressure balanced | Macoga
Macoga

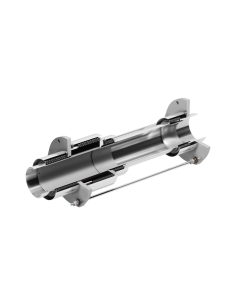

Διαστολικά Macoga MPBI Inline Pressure Balanced Τα Macoga MPBI είναι μεταλλικά διαστολικά inline pressure balanced για ευθύγραμμα τμήματα σωληνώσεων. Η διάταξη απορροφά αξονικές ή πλευρικές μετακινήσεις, ενώ περιορίζει την ωστική δύναμη πίεσης που θα μεταφερόταν σε σωλήνωση, αντλία, στρόβιλο ή άλλο ευαίσθητο εξοπλισμό. Αρχή λειτουργίας Η κατασκευή...
Περισσότερα

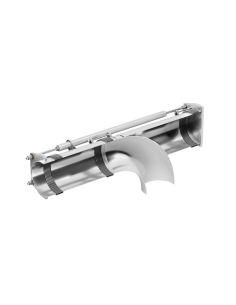

Διαστολικά Macoga τύπος MPBE Elbow pressure balanced | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MPBE Elbow pressure balanced

Expansion Joints - Type MPBE Elbow pressure balanced | Macoga
Macoga
Διαστολικά Macoga MPBE Elbow Pressure Balanced Τα Macoga MPBE είναι μεταλλικά διαστολικά elbow pressure balanced, για εγκατάσταση σε αλλαγή διεύθυνσης σωλήνωσης. Η διάταξη απορροφά αξονικές ή/και πλευρικές μετακινήσεις και ταυτόχρονα εξισορροπεί την ωστική δύναμη που δημιουργείται από την εσωτερική πίεση. Αρχή λειτουργίας Η κατασκευή περιλαμβάνει κύρια...
Περισσότερα
Διαστολικά Macoga τύπος MJA | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MJA

Expansion Joints - Type MJA | Macoga
Macoga

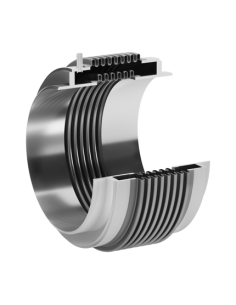

Διαστολικά Macoga MJA Τα Macoga MJA είναι μεταλλικά διαστολικά τύπου jacketed, με δύο φυσούνες: μία εσωτερική για το κύριο ρευστό και μία εξωτερική για τον μανδύα θέρμανσης, ψύξης ή θερμικής διατήρησης. Χρησιμοποιούνται όταν η συμβατική μόνωση δεν επαρκεί ή όταν το κύριο μέσο πρέπει να παραμένει σε καθορισμένη θερμοκρασία για λόγους διεργασίας ή...
Περισσότερα

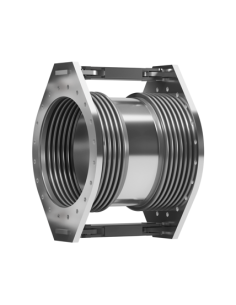

Διαστολικά Macoga τύπος MFY | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MFY

Expansion Joints - Type MFY | Macoga
Macoga
Διαστολικά Macoga MFY Τα Macoga MFY είναι μεταλλικά διαστολικά τύπου double hinged με φλαντζωτή σύνδεση. Η κατασκευή περιλαμβάνει δύο φυσούνες, ενδιάμεσο σωλήνα και διπλό αρθρωτό σύστημα. Προορίζονται για απορρόφηση πλευρικών και γωνιακών μετακινήσεων σε ένα μόνο επίπεδο. Λειτουργία και φορτία Οι μεντεσέδες παραλαμβάνουν την ωστική δύναμη πίεσης, επομένως...
Περισσότερα
Διαστολικά Macoga τύπος MFT | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MFT

Expansion Joints - Type MFT | Macoga
Macoga
Διαστολικά Macoga MFT Τα Macoga MFT είναι μεταλλικά διαστολικά τύπου single tied, με μία φυσούνα, σταθερές φλάντζες και σύστημα ντιζών. Η αντίστοιχη συγκολλητή έκδοση είναι η MWT. Λειτουργία Οι ντίζες παραλαμβάνουν την ωστική δύναμη πίεσης, ώστε το εξάρτημα να μη συμπεριφέρεται όπως ένας απλός unrestrained αξονικός αντισταθμιστής. Η σειρά MWT/MFT...
Περισσότερα
Διαστολικά Macoga τύπος MFP | Φιλιππόπουλος α.ε.

Διαστολικά Macoga τύπος MFP

Expansion Joints - Type MFP | Macoga
Macoga
Διαστολικά Macoga MFP Τα Macoga MFP είναι μεταλλικά διαστολικά τύπου hinged, με μία φυσούνα, φλαντζωτή σύνδεση και σύστημα μεντεσέδων. Η αντίστοιχη συγκολλητή έκδοση είναι η MWP. Η διάταξη επιτρέπει γωνιακή μετακίνηση σε ένα επίπεδο και δεν προορίζεται για αξονική ή πλευρική μετατόπιση ως μεμονωμένο τεμάχιο. Λειτουργία και φορτία Ο μηχανισμός των...
