Ο τύπος 2830 είναι σφαιρικός κρουνός τριών οδών με διάταξη L, για εναλλαγή ροής μεταξύ δύο γραμμών και όχι για ανάμιξη. Είναι πλήρους διατομής, με σώμα, σφαίρα και στέλεχος από AISI 316L / 1.4404, μεγέθη 1/4”–1” και εκδόσεις PN250 ή PN400. Διατίθεται με εσωτερικά σπειρώματα ISO 228 ή NPT.
Η βαλβίδα φέρει σήμανση ATEX II 2 G-D T4 και διαθέτει άνω φλάντζα ISO 5211 / DIN 3337 για τοποθέτηση πνευματικού ή ηλεκτρικού ενεργοποιητή. Οι βίδες σύνδεσης ενεργοποιητή περιλαμβάνονται. Κατόπιν ζητήσεως διατίθεται έκδοση M.O.C.A. CE 1935/2004 και χειροκίνητος μοχλός.
Κατάλληλος για high-pressure panels, υδραυλικά κυκλώματα, test benches, skids, γραμμές αερίων, διανομή ή επιλογή γραμμής σε βιομηχανικά δίκτυα. Η διάταξη L επιλέγεται όταν απαιτείται καθορισμένη διαδρομή ροής από κοινή είσοδο προς έναν από δύο κλάδους.
Η επιλογή PN250 ή PN400 δεν βασίζεται μόνο στην ονομαστική πίεση. Πρέπει να ελέγχονται η θερμοκρασία, η χημική συμβατότητα εδρών/O-ring FKM, η διαφορική πίεση κατά τη μεταγωγή, η συχνότητα χειρισμών και η απαιτούμενη ροπή ενεργοποιητή.
Μπορεί να χρησιμοποιηθεί για ρύθμιση παροχής;
Όχι ως βασική λειτουργία. Είναι βαλβίδα απομόνωσης και εκτροπής ροής.
Πότε επιλέγεται NPT αντί ISO 228;
Σε συστήματα σωληνώσεων και skids που ακολουθούν αμερικανική τυποποίηση σπειρωμάτων.

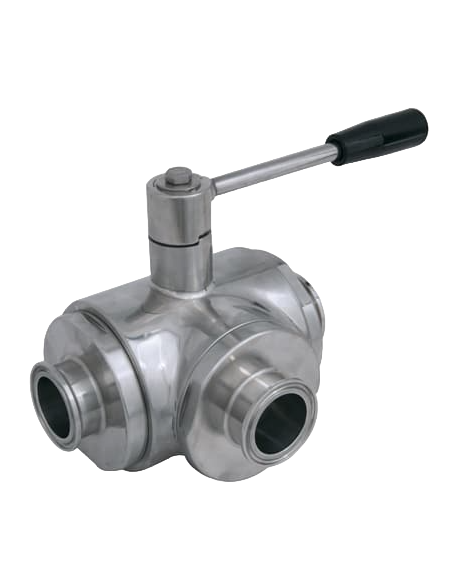

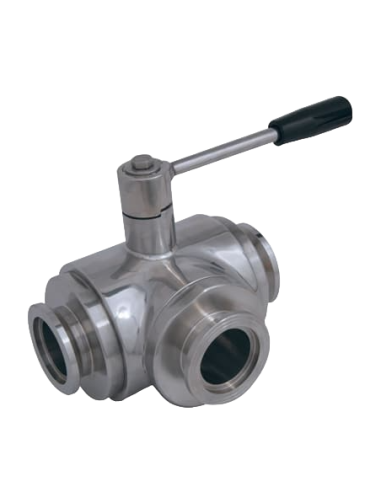

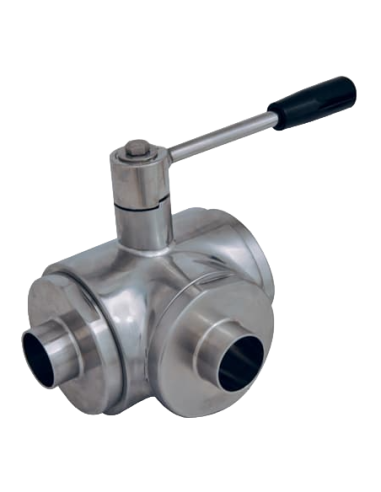

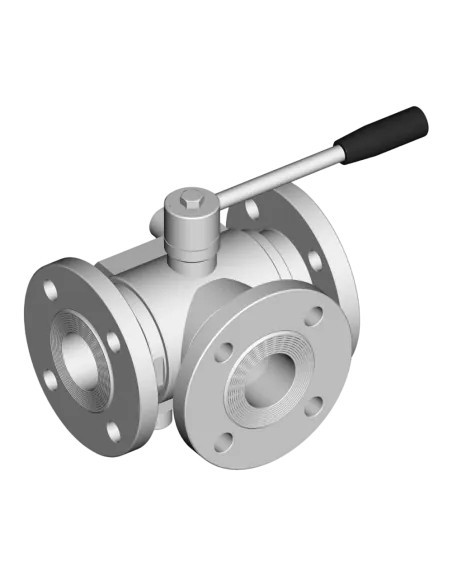

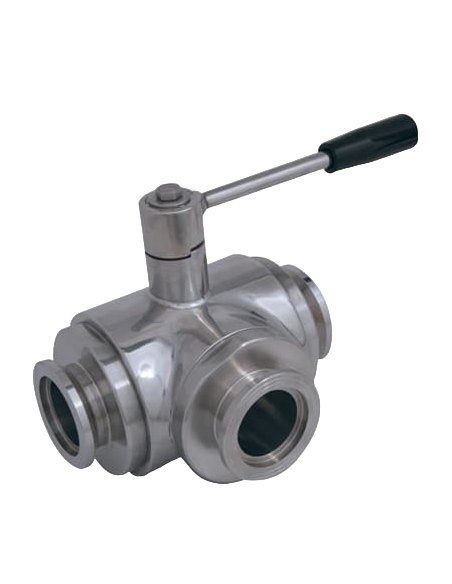

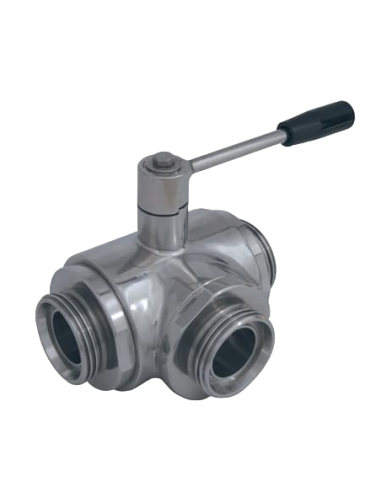

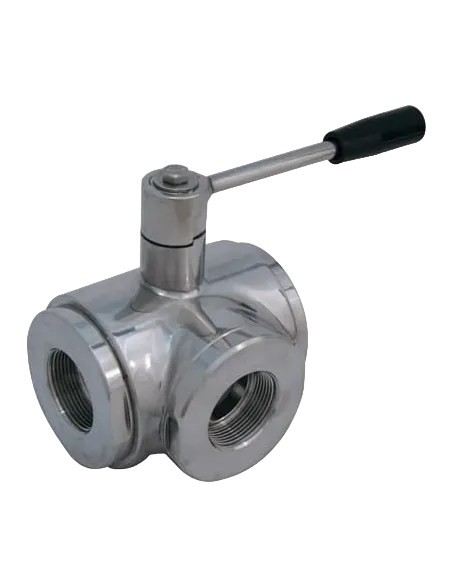

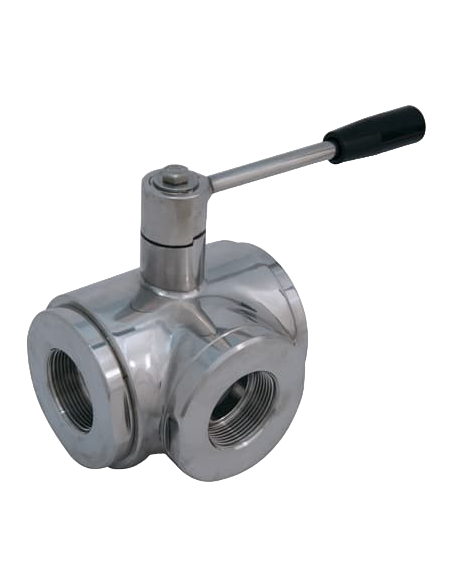

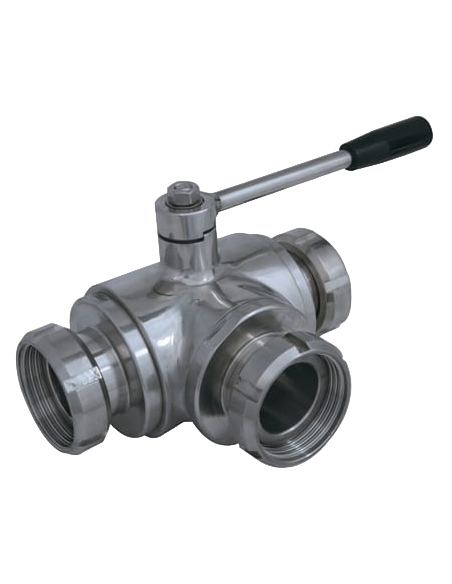

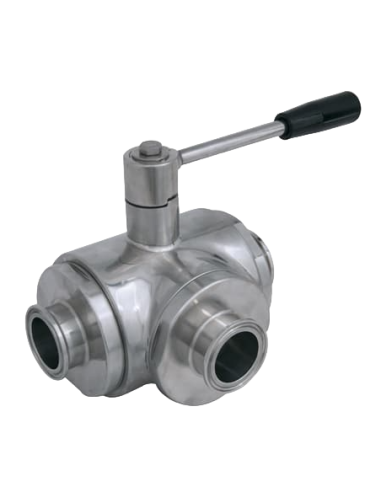

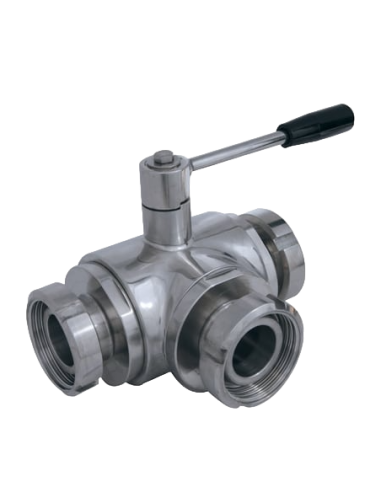

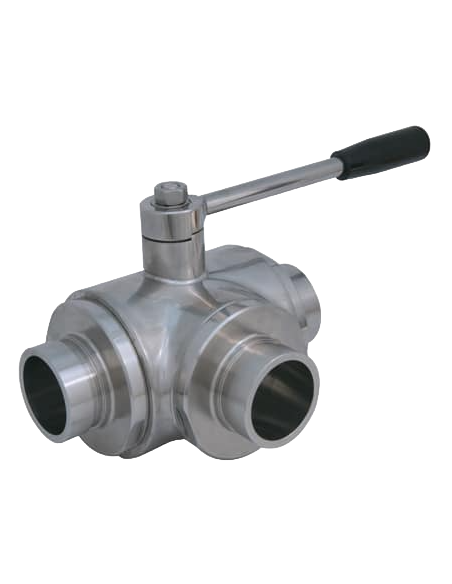

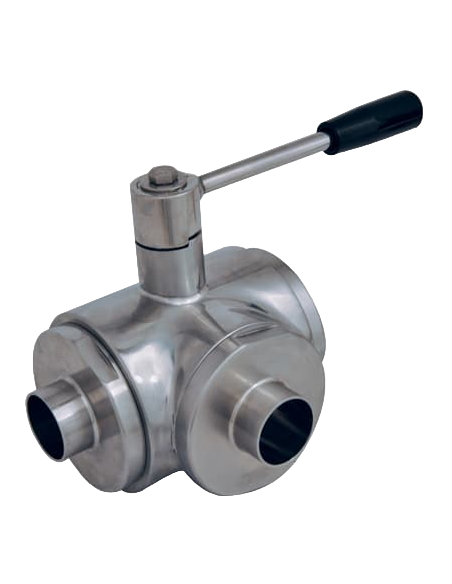

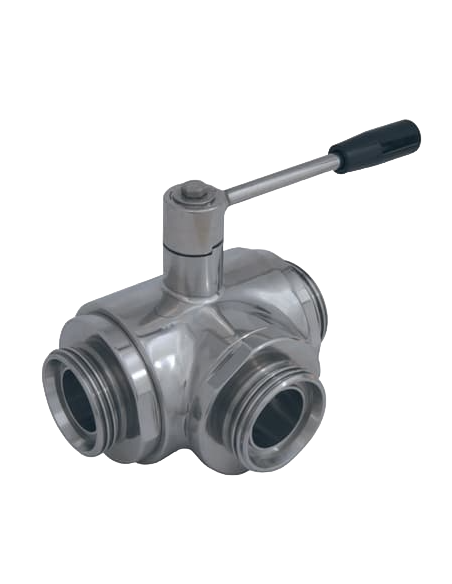

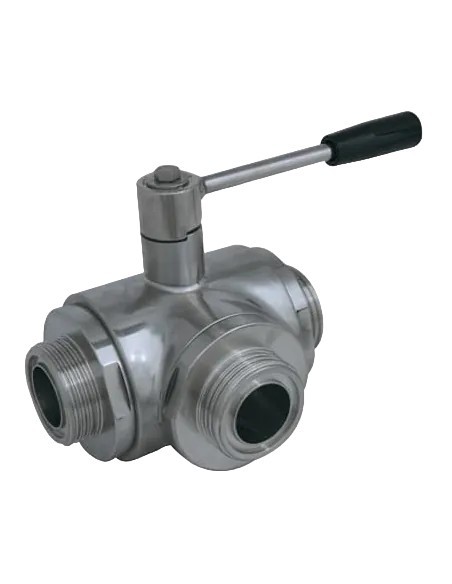

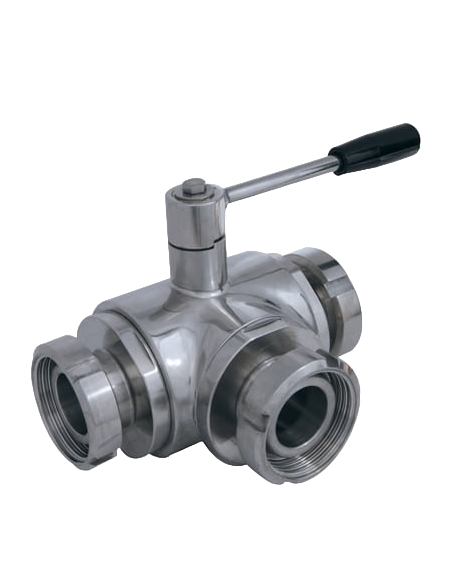

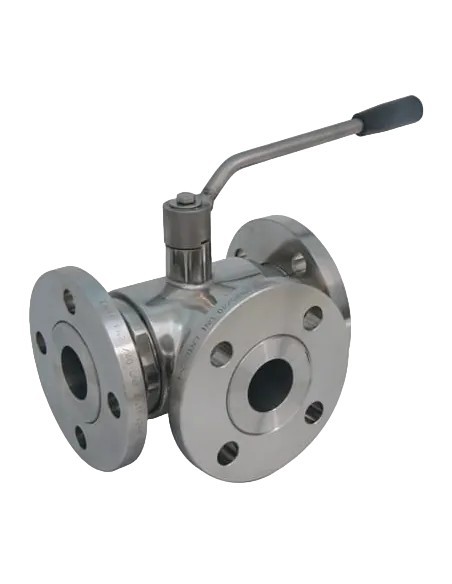

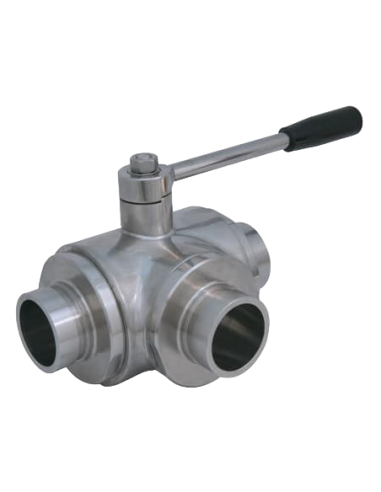

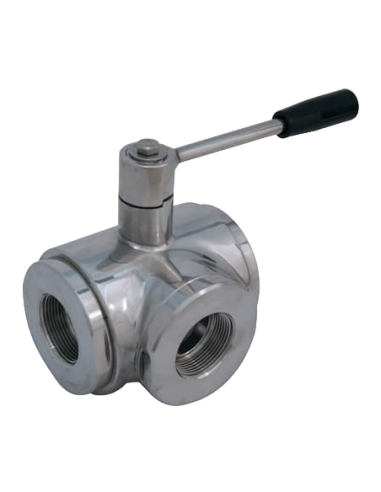

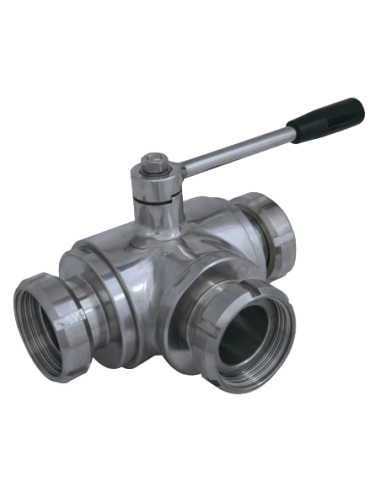

THREE-way ball valve 4 seals with “T”
Drive: Inox lever
Flow: Full
Material: Aisi 316L (1.4404)
Measure: from 1/4” to 4”
Seals: Modified Virgin P.T.F.E.
Operating temperature: -20°C+170°C
Outer finish: Polished
On request:
Antistatic device ATEX:
II 2G Ex h IIC T4 Gb
II 2D Ex h IIIC T135°C Db
M.O.C.A. CE 1935/2004
• Seals made of:
PTFE with glass -20°C+170°C
PTFE with carbographite -20°C+180°C
PTFE with inox -20°C+200°C
UHMW High-molecular weight polyethylene -20°C+80°C
